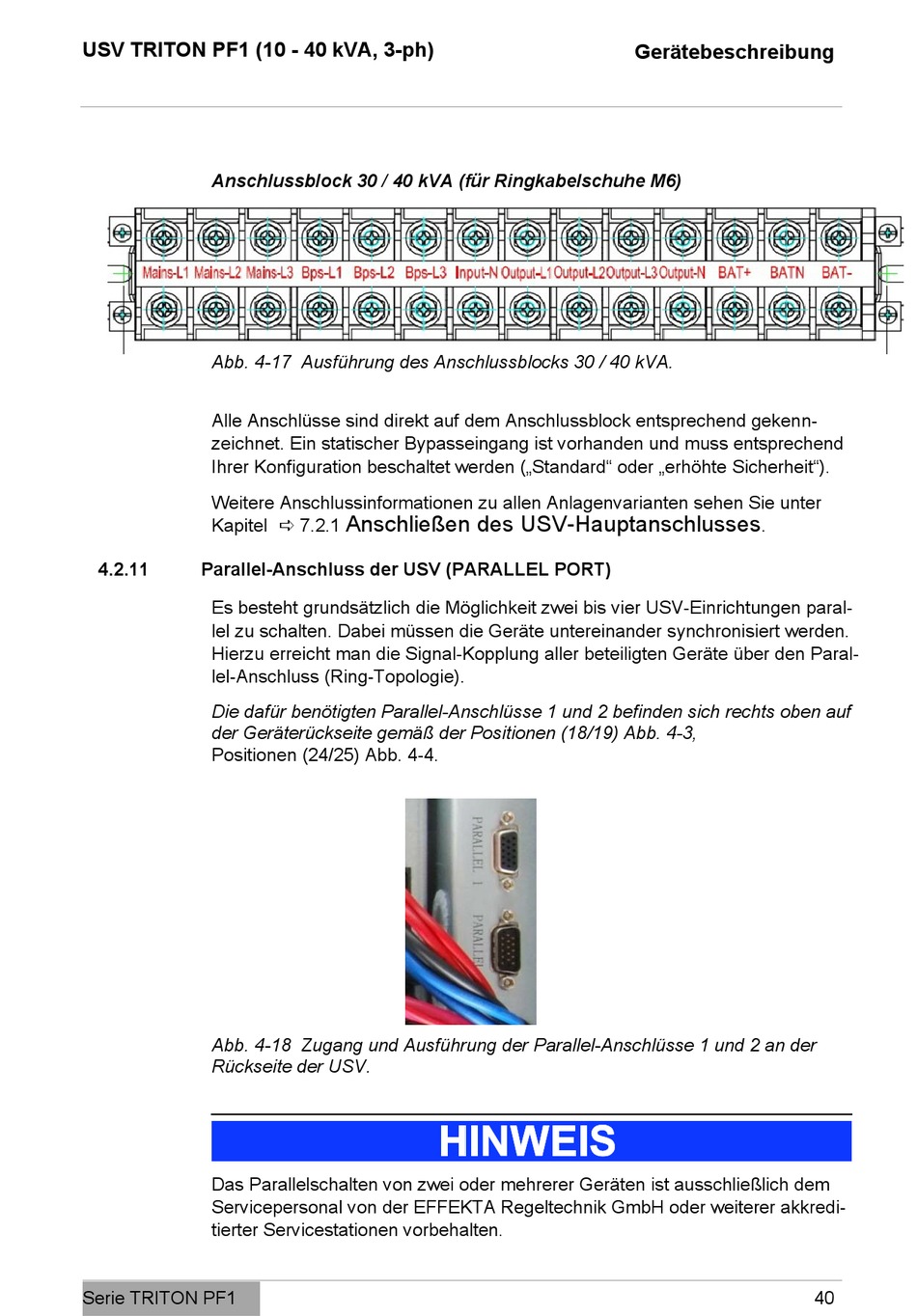

USV TRITON PF1 (10 - 40 kVA, 3-ph)
Anschlussblock 30 / 40 kVA (für Ringkabelschuhe M6)
Abb. 4-17 Ausführung des Anschlussblocks 30 / 40 kVA.
Alle Anschlüsse sind direkt auf dem Anschlussblock entsprechend gekenn-
zeichnet. Ein statischer Bypasseingang ist vorhanden und muss entsprechend
Ihrer Konfiguration beschaltet werden („Standard" oder „erhöhte Sicherheit").
Weitere Anschlussinformationen zu allen Anlagenvarianten sehen Sie unter
Kapitel 7.2.1
4.2.11
Parallel-Anschluss der USV (PARALLEL PORT)
Es besteht grundsätzlich die Möglichkeit zwei bis vier USV-Einrichtungen paral-
lel zu schalten. Dabei müssen die Geräte untereinander synchronisiert werden.
Hierzu erreicht man die Signal-Kopplung aller beteiligten Geräte über den Paral-
lel-Anschluss (Ring-Topologie).
Die dafür benötigten Parallel-Anschlüsse 1 und 2 befinden sich rechts oben auf
der Geräterückseite gemäß der Positionen (18/19) Abb. 4-3,
Positionen (24/25) Abb. 4-4.
Abb. 4-18 Zugang und Ausführung der Parallel-Anschlüsse 1 und 2 an der
Rückseite der USV.
Das Parallelschalten von zwei oder mehrerer Geräten ist ausschließlich dem
Servicepersonal von der EFFEKTA Regeltechnik GmbH oder weiterer akkredi-
tierter Servicestationen vorbehalten.
