3.3 Die Gerätekomponenten und Anschlussbereiche
Die MKD-Serie basiert auf einem 19" Einschubgehäuse. Alle Geräteelemente
zur Bedienung sind auf der Gerätefront und die zum allgemeinen Anschluss auf
der Geräterückseite angeordnet. Einzige Ausnahme bildet der externe Akku-
bank-Anschluss, welcher sich an beiden Geräten (USV und Akkubank) unter
der jeweiligen Frontblende befindet. Des Weiteren existieren einige Unterschie-
de der jeweiligen XL-Variante gegenüber den Standardausführungen. Hierbei
handelt es sich um abweichende Anordnungen und Funktionalitäten. Sehen Sie
hierzu auch die nachfolgenden Abbildungen und Bezeichnungen:

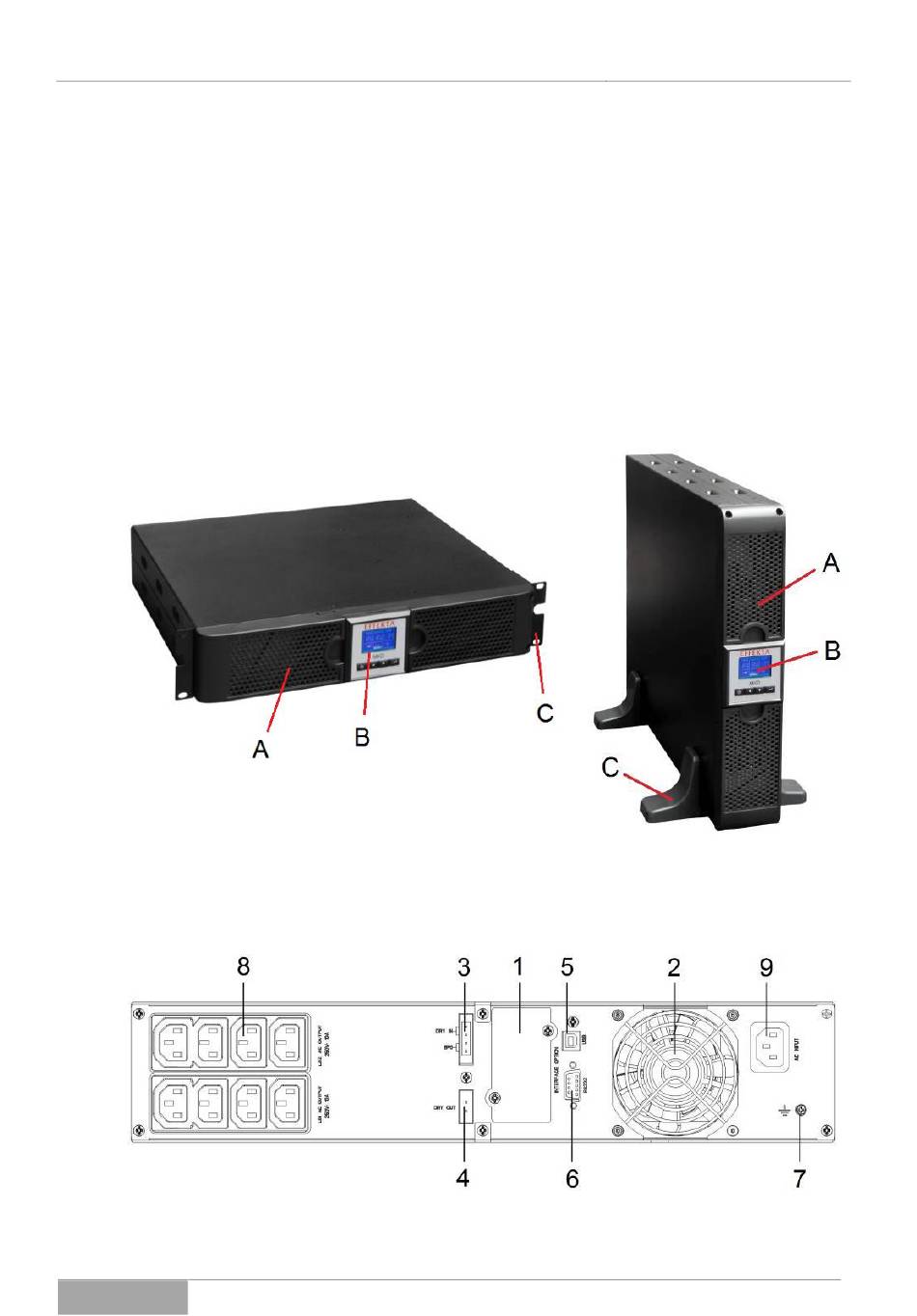

Abb. 3-8 Perspektiv-Ansichten der MKD 700 - 3000 VA Serie (Standard und XL
Version).
Abb. 3-9 Rückseiten-Ansicht der MKD 700 bis 2000 VA (Standard) und 700 bis
1500 VA (XL-Variante).
