USV: MKD 700 – 3000 VA RT (XL)
Installation und Anschluss
Externer Akkubankanschluss am Beispiel des Standgerätes
Generell ist die Akkubankverbindung bei den MKD Anlagen auf der Frontseite
der Geräte durchzuführen:
Schritt1: Nehmen Sie die Frontblenden beider Geräte (USV und Akkubank) ab;
Sehen Sie hierzu die Anleitung unter 5.1.1 Vorbereitungen zur Installation.
Schritt2: Verbinden Sie die Akkubank mit der dafür vorgesehenen Steckverbin-
dung der USV (1) oder einer weiteren Akkubank, gemäß der nachfolgenden
Abbildung;

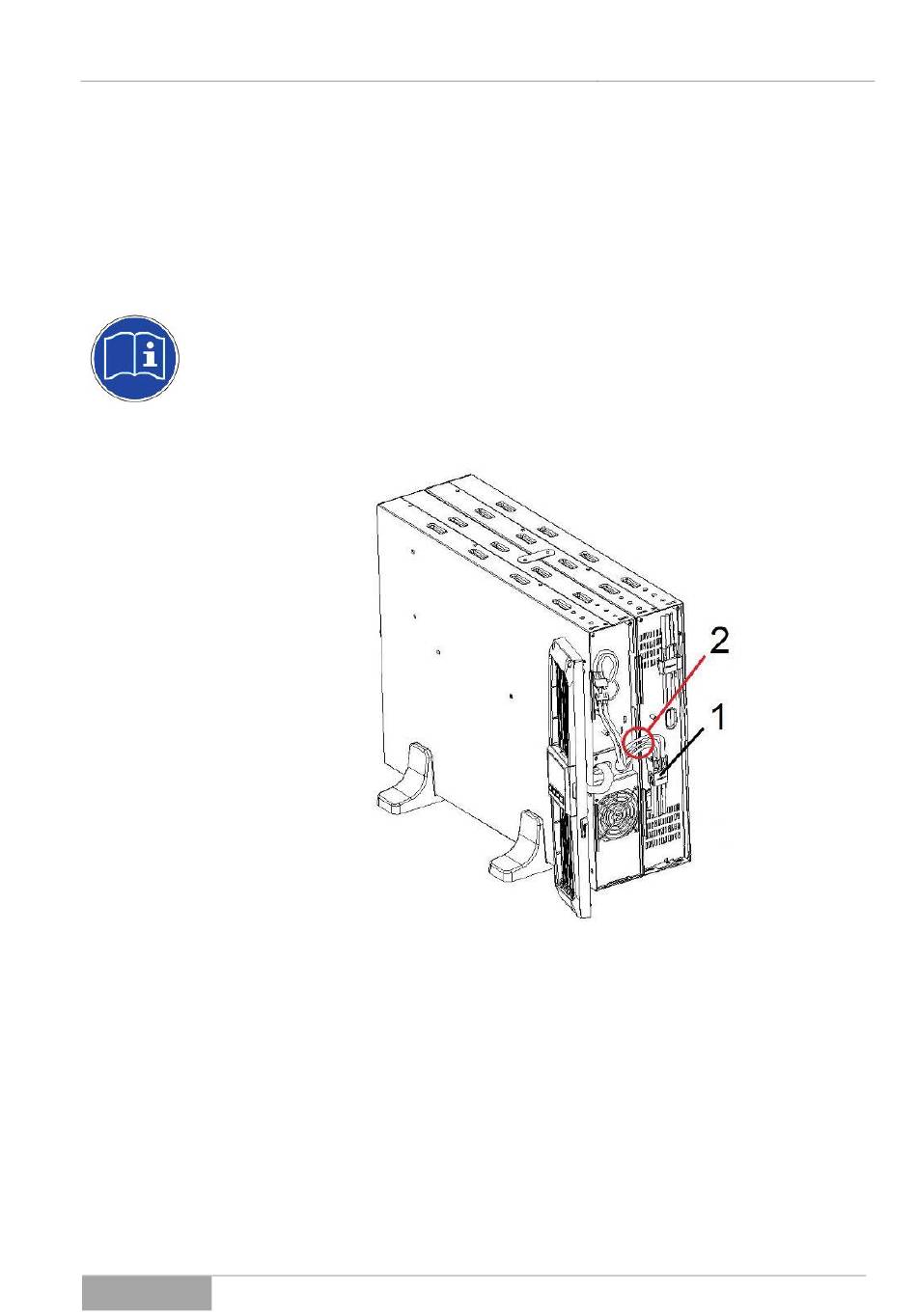

Abb. 5-13 Beispielhafte Kopplung der USV mit einer externen Akkubank.
Schritt3: Da nun im Bereich (2) die Verbindungkabel der Akkubankverbindung
liegen müssen die jeweiligen Frontblenden an dieser Stelle ausgebrochen wer-
den. Die Kunststoffkante ist an dieser Stelle bereits vorperforiert.
Schritt4: Setzen Sie die Frontblenden aller Geräte (USV und Akkubank (-en))
wieder auf;
Generell ist beim Anschluss einer weiteren Akkubank gleichermaßen vorzuge-
hen.
