Letzte Prüfungen Und Sicherheitsmaßnahmen; Anschluss) Für Alle - Effekta MKD 1000 RT Handbuch

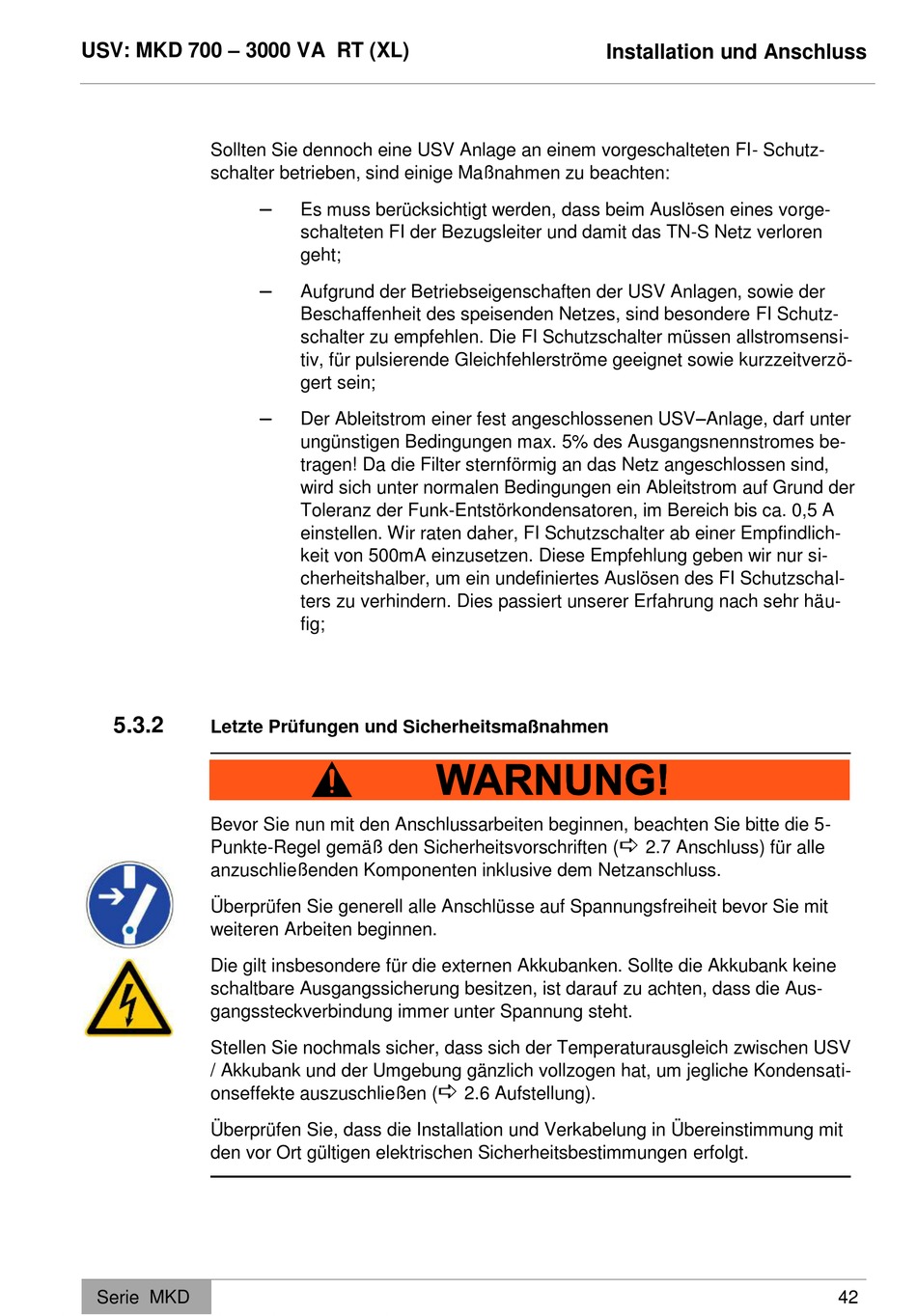

USV: MKD 700 – 3000 VA RT (XL)
Sollten Sie dennoch eine USV Anlage an einem vorgeschalteten FI- Schutz-
schalter betrieben, sind einige Maßnahmen zu beachten:
5.3.2
Letzte Prüfungen und Sicherheitsmaßnahmen
Bevor Sie nun mit den Anschlussarbeiten beginnen, beachten Sie bitte die 5-
Punkte-Regel gemäß den Sicherheitsvorschriften (
anzuschließenden Komponenten inklusive dem Netzanschluss.
Überprüfen Sie generell alle Anschlüsse auf Spannungsfreiheit bevor Sie mit
weiteren Arbeiten beginnen.
Die gilt insbesondere für die externen Akkubanken. Sollte die Akkubank keine
schaltbare Ausgangssicherung besitzen, ist darauf zu achten, dass die Aus-
gangssteckverbindung immer unter Spannung steht.
Stellen Sie nochmals sicher, dass sich der Temperaturausgleich zwischen USV
/ Akkubank und der Umgebung gänzlich vollzogen hat, um jegliche Kondensati-
onseffekte auszuschließen (
Überprüfen Sie, dass die Installation und Verkabelung in Übereinstimmung mit
den vor Ort gültigen elektrischen Sicherheitsbestimmungen erfolgt.
Serie MKD

Es muss berücksichtigt werden, dass beim Auslösen eines vorge-
schalteten FI der Bezugsleiter und damit das TN-S Netz verloren
geht;

Aufgrund der Betriebseigenschaften der USV Anlagen, sowie der
Beschaffenheit des speisenden Netzes, sind besondere FI Schutz-
schalter zu empfehlen. Die FI Schutzschalter müssen allstromsensi-
tiv, für pulsierende Gleichfehlerströme geeignet sowie kurzzeitverzö-
gert sein;

Der Ableitstrom einer fest angeschlossenen USV–Anlage, darf unter
ungünstigen Bedingungen max. 5% des Ausgangsnennstromes be-
tragen! Da die Filter sternförmig an das Netz angeschlossen sind,
wird sich unter normalen Bedingungen ein Ableitstrom auf Grund der
Toleranz der Funk-Entstörkondensatoren, im Bereich bis ca. 0,5 A
einstellen. Wir raten daher, FI Schutzschalter ab einer Empfindlich-
keit von 500mA einzusetzen. Diese Empfehlung geben wir nur si-
cherheitshalber, um ein undefiniertes Auslösen des FI Schutzschal-
ters zu verhindern. Dies passiert unserer Erfahrung nach sehr häu-
fig;
Installation und Anschluss

2.6 Aufstellung).

2.7 Anschluss) für alle
42
