Außen- und Klemmenabmessung...
8.4.2 E4h-Klemmenabmessungen
6X 148 (5.8)
1
90 (3.5)
50 (2.0)
0 (0.0)
1 Netzklemmen
2 Anschlussklemmen für Bremse oder Rückspeiseeinheit

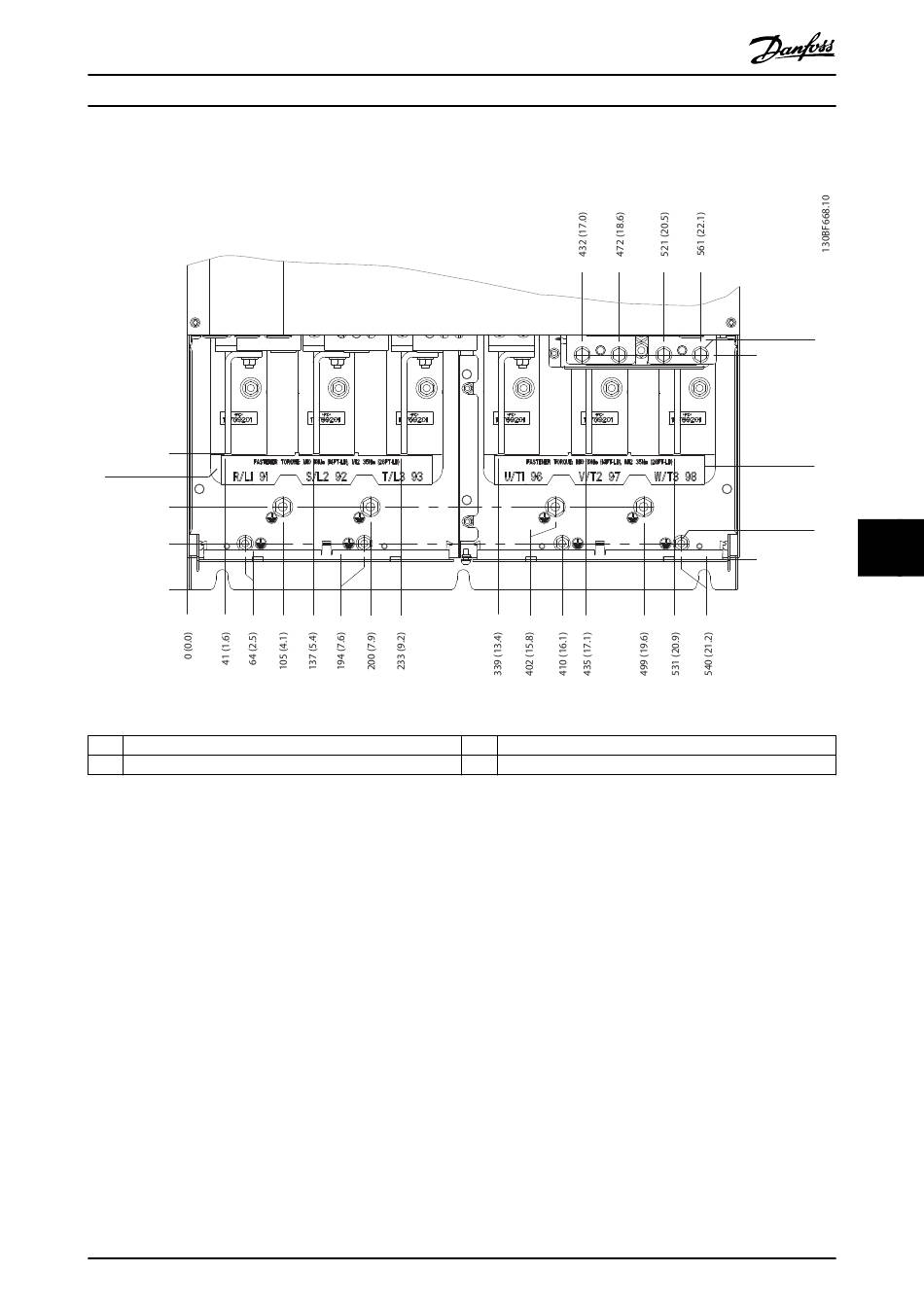

Abbildung 8.24 E4h-Klemmenabmessungen (Frontansicht)
MG22B103
Projektierungshandbuch
3 Motorklemmen
4 Erdungsklemmen, M8- und M10-Sechskantmuttern
