Sie können Überspannungssteuerung (OVC) als eine
alternative Bremsfunktion in Parameter 2-17 Überspan-
nungssteuerung wählen. Diese Funktion ist für alle Geräte
wählbar. Sie stellt sicher, dass bei Anstieg der Zwischen-
kreisspannung auch die Ausgangsfrequenz angehoben
wird, um ein Ansteigen der DC-Zwischenkreisspannung zu
verhindern; auf diese Weise kann eine Abschaltung
vermieden werden.
HINWEIS
Sie können OVC nicht aktivieren, wenn Sie einen PM-
Motor betreiben, während Parameter 1-10 Motorart auf
[1] PM, Vollpol SPM eingestellt ist.
10.8 Fehlerstromschutzschalter und
Isolationswiderstandsüberwachung
(IRM)
Je nach Anforderung der örtlichen Sicherheitsvorschriften
kann als zusätzliche Schutzmaßnahme eine Mehrfach-
Schutzerdung oder Einsatz eines FI-Schutzschalters
(Fehlerstromschutzschalter) vorgeschrieben sein.
Bei einem Erdschluss kann im Fehlerstrom ein Gleichstrom-
anteil enthalten sein. Fehlerstromschutzschalter sind
gemäß den örtlichen Vorschriften anzuwenden. Die Relais
müssen für die Absicherung von Geräten mit dreiphasigem
Brückengleichrichter und für einen kurzzeitigen
Impulsstrom im Einschaltmoment zugelassen sein. Nähere
Angaben finden Sie unter Kapitel 10.9 Ableitstrom.

10.9 Ableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnologie nutzt hohe Schaltfre-
quenzen bei hoher Leistung. Dieses hochfrequente
Schalten erzeugt einen Ableitstrom zum Erdanschluss.
Der Erdableitstrom setzt sich aus verschiedenen Faktoren
zusammen und hängt von verschiedenen Systemkonfigura-
tionen ab, u. a. folgenden:
•
Filterung von Funkfrequenzstörungen
•
Motorkabellänge
•
Motorkabelabschirmung
•
Frequenzumrichterleistung.
MG22B103
Projektierungshandbuch
Leakage current

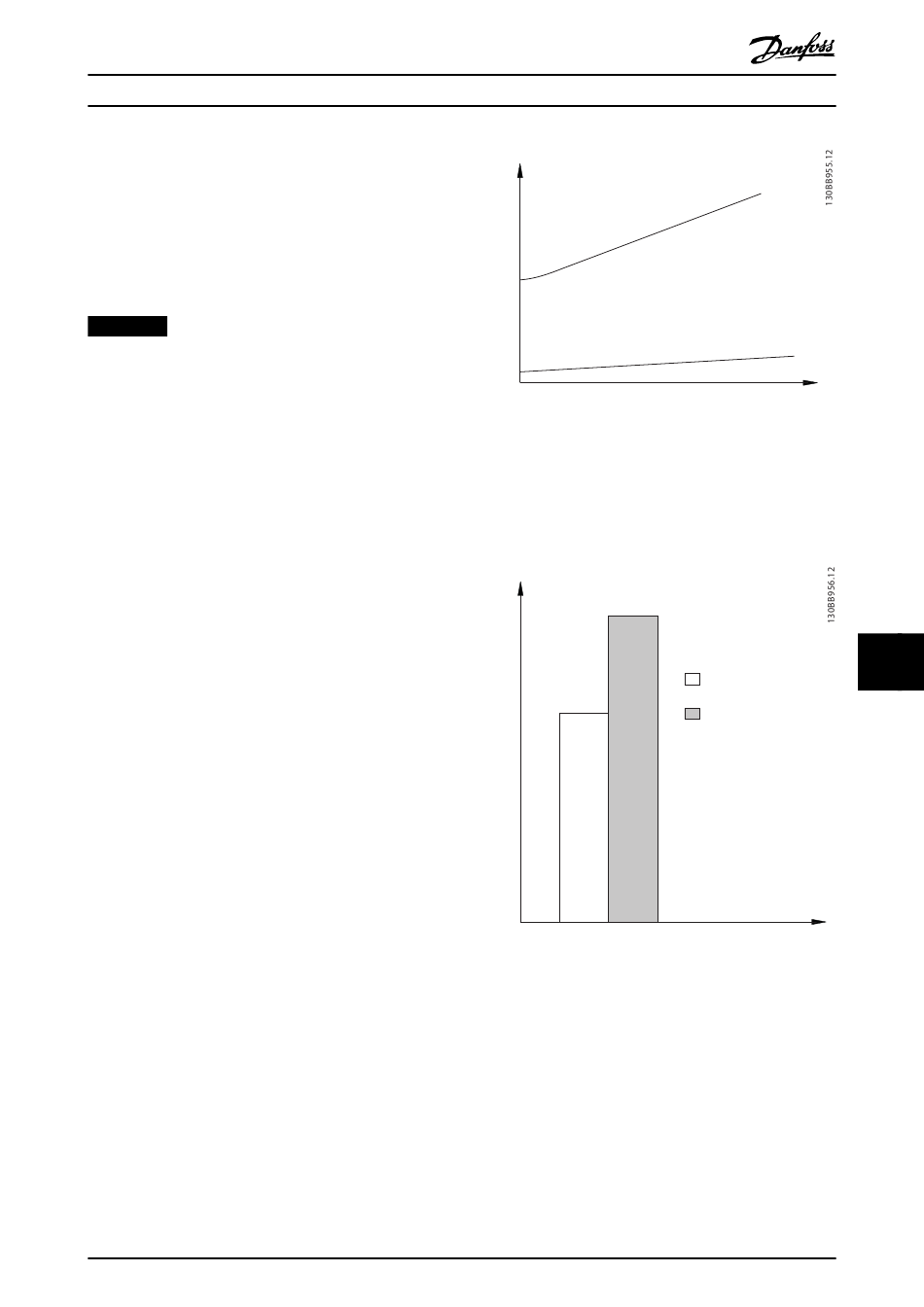

Abbildung 10.11 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b.
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 10.12 Die Netzverzerrung beeinflusst den
Ableitstrom
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
