5.8 Durchflussüberwachung
Die Durchflussbestätigungsfunktion ist für Anwendungen
ausgelegt, bei denen der Motor/die Pumpe laufen muss,
während auf ein externes Ereignis gewartet wird. Die
Durchflussbestätigungsüberwachung erwartet ein Digita-
leingangssignal von einem Sensor an einem Absperrventil,
einem Durchflussschalter oder einer ähnlichen externen
Vorrichtung, die anzeigt, dass sich die Vorrichtung in der
offenen Position befindet und Durchfluss möglich ist. In
Parameter 29-50 Validation Time können Sie definieren, wie
®
lange der VLT AQUA Drive FC202 auf ein Digitaleingangs-
signal von einer externen Vorrichtung wartet, um den
Durchfluss zu bestätigen. Nachdem der Durchfluss
bestätigt ist, prüft der Frequenzumrichter das Signal nach
der Durchflussprüfungszeit erneut und läuft dann im
normalen Betrieb. Während die Durchflussüberwachung
aktiv ist, zeigt das LCP Durchfluss wird überprüft an.
Wenn das erwartete Digitaleingangs inaktiv wird, bevor die
Durchflussprüfungszeit oder die Durchflussprüfungszeit
abgelaufen ist, schaltet der Frequenzumrichter mit Alarm
92, Kein Durchfluss ab.
MG22B103
Projektierungshandbuch
Einstellungen Einhei
t
0–600 (*10) s
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
N
MAX
1
N
MIN
0
2
1
0
3
1
4 0
1
0
t0
1 Drehzahlkurve.
2 Startbefehl (z. B. Klemme 18).
3 Digitaleingangssignal von einer externen Vorrichtung,
die bestätigt, dass Durchfluss möglich ist.
4 Durchflussprüfung
t Startbefehl erteilt (zum Beispiel Klemme 18 ist aktiv).
0
t Digitaleingangssignal von einer externen Vorrichtung
1
wird aktiv, bevor Parameter 29-50 Validation Time abläuft.
t Wenn Parameter 29-51 Verification Time abgelaufen ist,
2
prüft der Frequenzumrichter erneut das Signal von der
externen Vorrichtung und läuft dann im normalen
Betrieb.

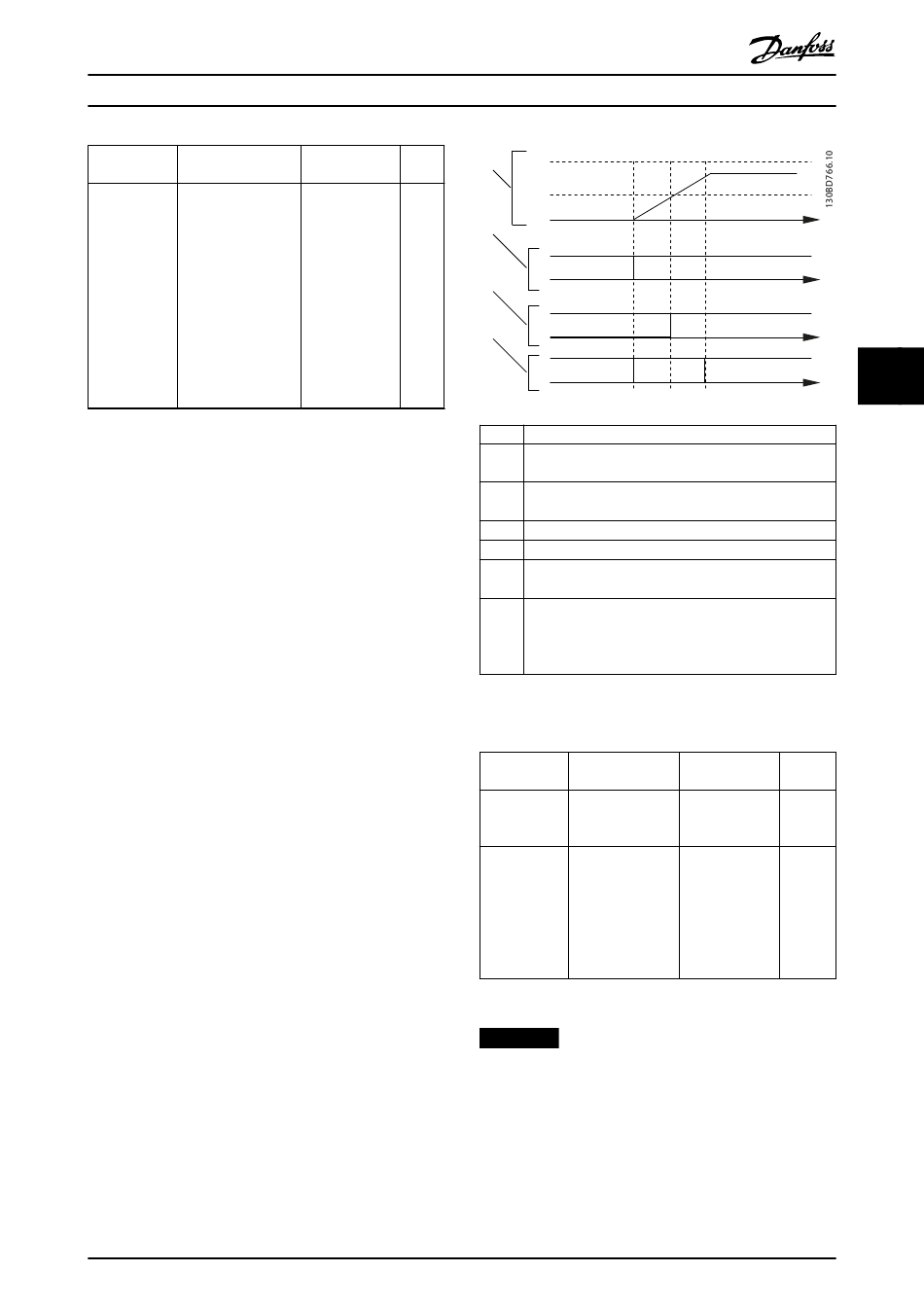

Abbildung 5.14 Durchflussbestätigung
Parameter und Beschreibung
Name
Parameter 29-5 Der Digitaleingang
0 Validation muss während der
Time Prüfzeit aktiv sein.
Parameter 29-5 Der Durchfluss
1 Verification wird bestätigt,
Time wenn der Digital-
eingang am Ende
der Verifizie-
rungszeit immer
noch aktiv ist.
Tabelle 5.2 Durchflussbestätigung – Parameter
HINWEIS
Die Parameter werden nur auf dem LCP angezeigt, wenn
ein Digitaleingang als Durchflussbestätigung konfiguriert
wird.
