Einfacher Kaskadenregler - Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch

Produktfunktionen
1 VSP + 2 FSP
Integriert
Parametergruppe 25-** Kaskadenregler
® 1 VSP + 5 FSP
VLT Extended Cascade
Parametergruppe 25-** Kaskadenregler
Controller MCO 101
® 1 VSP + 8 FSP
VLT Advanced Cascade
Parametergruppe 25-** Kaskadenregler
Controller MCO 102

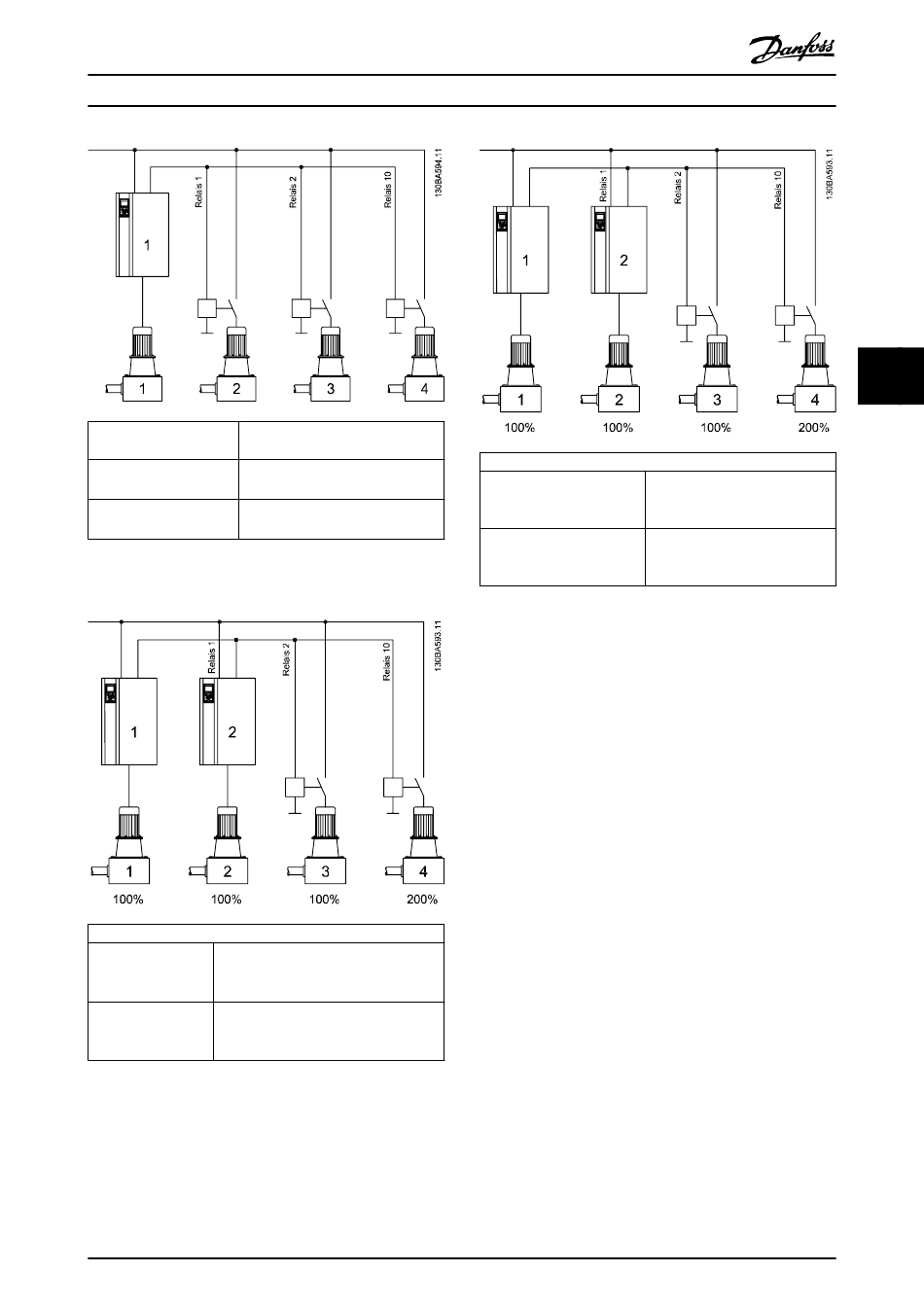

Abbildung 5.7 Anwendungsübersicht
Integriert
® 1 bis 6 VSP + 1 bis 5 FSP
VLT Extended
(Max. 6 Pumpen)
Cascade Controller
Parametergruppe 27-** Cascade CTL Option
MCO 101
® 1 bis 8 VSP + 1 bis 7 FSP
VLT Advanced
(Max. 8 Pumpen)
Cascade Controller
Parametergruppe 27-** Cascade CTL Option
MCO 102
Abbildung 5.8 Anwendungsübersicht
MG22B103
Projektierungshandbuch
Integriert
®
VLT Extended Cascade
Controller MCO 101
®
VLT Advanced Cascade
Controller MCO 102
Abbildung 5.9 Anwendungsübersicht
VSP = Pumpe mit variabler Drehzahl (direkt an den Frequen-
zumrichter angeschlossen).
FSP = Pumpe mit konstanter Drehzahl (der Motor kann über
einen Schütz, Softstarter oder Stern-/Dreieckstarter
angeschlossen werden).

5.5 Einfacher Kaskadenregler

Der einfache Kaskadenregler wird für Pumpenanwen-
dungen eingesetzt, in denen ein bestimmter Druck
(Förderhöhe) oder eine bestimmte Druckstufe über einen
weiten dynamischen Bereich beibehalten werden muss.
Der Betrieb einer großen Pumpe mit variabler Drehzahl
über einen weiten Bereich ist aufgrund eines geringen
Pumpenwirkungsgrads bei geringerer Drehzahl keine ideale
Lösung. Es liegt eine praktische Grenze von etwa 25 % der
Nenndrehzahl bei Volllast für den Betrieb einer Pumpe vor.
Beim einfachen Kaskadenregler regelt der Frequenzum-
richter einen Motor mit variabler Drehzahl
(Führungspumpe) als die Pumpe mit variabler Drehzahl
und kann bis zu 2 zusätzliche Pumpen mit konstanter
Drehzahl ein- und ausschalten. Schließen Sie die zusätz-
lichen Pumpen mit konstanter Drehzahl direkt oder über
einen Softstarter an das Netz an. Die Drehzahlregelung des
Systems erfolgt durch Änderung der Drehzahl der ursprün-
glichen Pumpe. Die Drehzahlregelung behält einen
konstanten Druck bei, was eine geringere Systembelastung
und einen ruhigeren Betrieb ermöglicht.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
6 VSP
Parametergruppe 27-** Cascade
CTL Option
8 VSP
Parametergruppe 27-** Cascade
CTL Option
23
5 5
