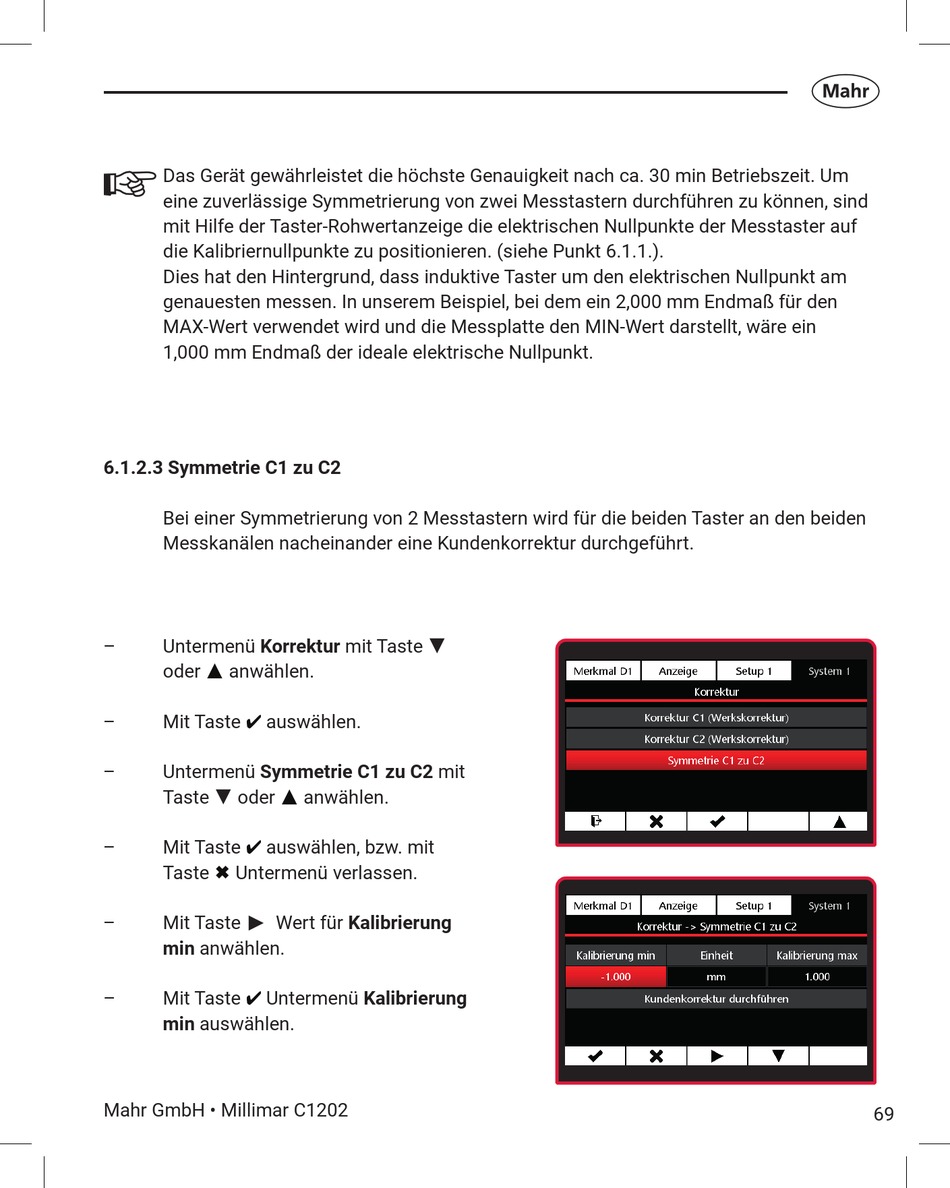

Symmetrie C1 Zu C2 - Mahr Millimar C 1202 Bedienungsanleitung

Das Gerät gewährleistet die höchste Genauigkeit nach ca. 30 min Betriebszeit. Um
eine zuverlässige Symmetrierung von zwei Messtastern durchführen zu können, sind
mit Hilfe der Taster-Rohwertanzeige die elektrischen Nullpunkte der Messtaster auf
die Kalibriernullpunkte zu positionieren. (siehe Punkt 6.1.1.).
Dies hat den Hintergrund, dass induktive Taster um den elektrischen Nullpunkt am
genauesten messen. In unserem Beispiel, bei dem ein 2,000 mm Endmaß für den
MAX-Wert verwendet wird und die Messplatte den MIN-Wert darstellt, wäre ein
1,000 mm Endmaß der ideale elektrische Nullpunkt.

6.1.2.3 Symmetrie C1 zu C2

Bei einer Symmetrierung von 2 Messtastern wird für die beiden Taster an den beiden
Messkanälen nacheinander eine Kundenkorrektur durchgeführt.
– Untermenü Korrektur mit Taste ▼
oder anwählen.
▲
– Mit Taste auswählen.
4
– Untermenü Symmetrie C1 zu C2 mit
Taste ▼ oder
▲
– Mit Taste auswählen, bzw. mit
4
Taste Untermenü verlassen.
Ó
– Mit Taste Wert für Kalibrierung
min anwählen.
– Mit Taste Untermenü Kalibrierung
4
min auswählen.
Mahr GmbH • Millimar C1202
anwählen.
69
