Papier einlegen

Um eine Papierrolle einzulegen:
1. Die Druckerabdeckung (2) in Pfeilrichtung
nach hinten ziehen (s. Abb. 1). Dann das
Gerät umdrehen, so dass die Rückseite nach
vorn zeigt (s. Abb. 6).
2. Ggf. die leere Rolle aus dem Papierfach her­
ausnehmen.
3. Die Andruckleiste (31) nach oben klappen.
4. Die neue Papierrolle (32) (5450105) mit
dem Papier anfang nach unten in das Papier­
fach legen (s. Symbol unten im Papierfach).
5. Den Papieranfang gerade in den Papiereinlauf
unterhalb der Gummiwalze einführen.
6. Das Papier so weit hineinschieben, bis es
ca. 2 cm oberhalb der Gummiwalze heraus­
ragt.
7. Die Andruckleiste (31) wieder nach unten
klappen.
8. Die Druckerabdeckung (2) wieder aufsetzen
und nach hinten schieben, bis sie einrastet.
Das Papier muss vor der Drucker ab deckung
herausstehen.

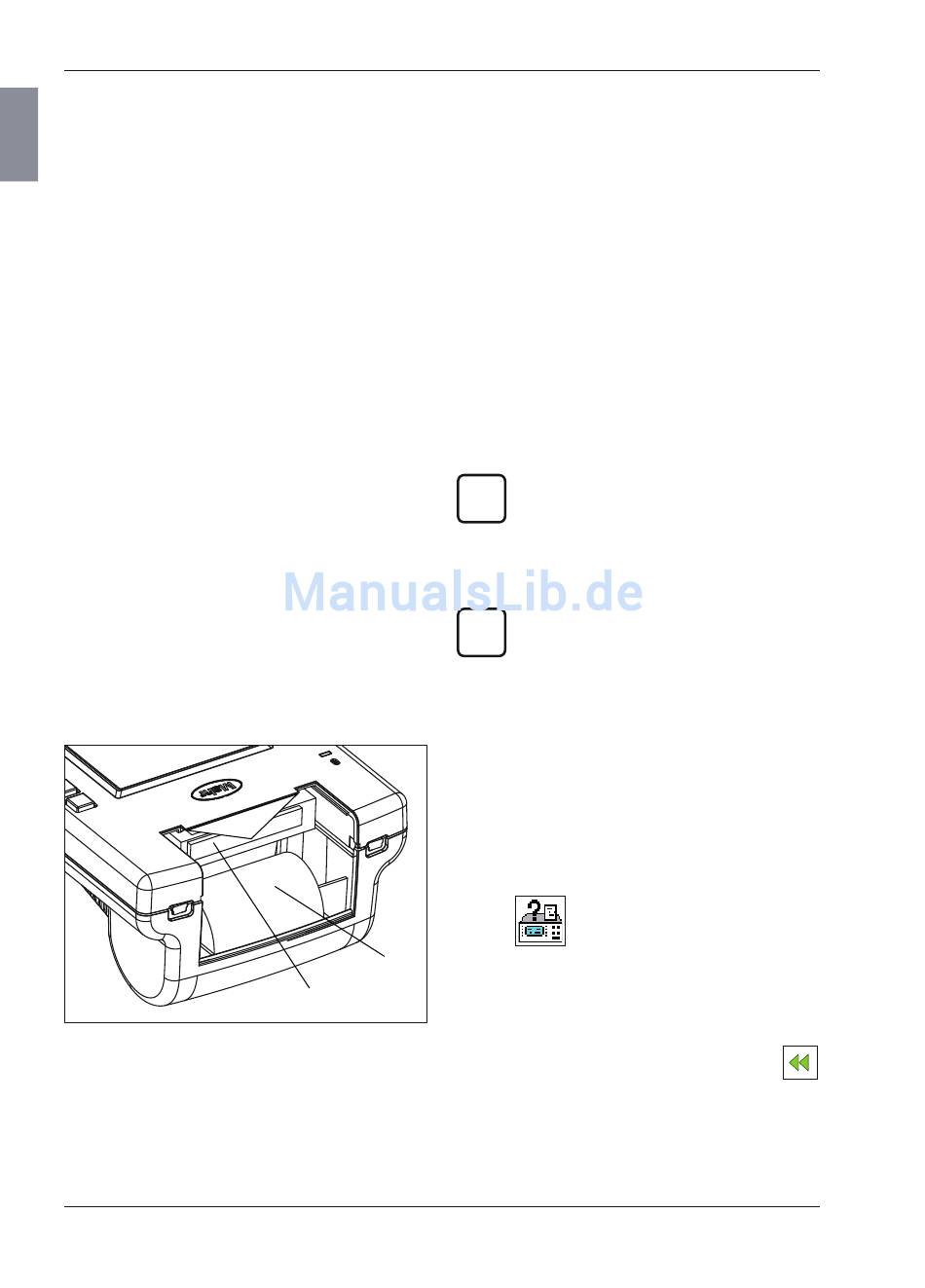

Abb. 6
Papierfach des MarSurf M 300
31 Andruckleiste
32 Papierrolle
16
3.5
Die Grundeinstellung
−
sowie die Messbedingungen
−
−
−
−
müssen vor einer Messung geändert werden.
Alle weiteren Einstellungen können vor oder
nach der Messung geändert werden.
i
i
3.5.1
Im folgenden sind die in den Menüs verwende­
ten Bedienelemente dargestellt:
Schaltfläche
z. B.
32
Mit einer Schaltfläche bzw. der ihr zugeordneten
Taste kann eine Funk tion aktiviert werden (z. B.
31
das Menü "Grundeinstellungen" ("Basic set­
tings") mit der Taste 4).
Das Menü kann man mit der Schaltfläche
oder der Taste MENU wieder verlassen.
Geräteeinstellungen vornehmen
Norm
Taststrecke Lt
Ls­Filter
Anzahl n der Einzelmessstrecken
(gemäß ISO, ASME, JIS)
Vorlaufstrecke Lv /Nachlaufstrecke
(gemäß ISO, ASME, JIS)
Die Geräteeinstellungen können nicht
ge ändert werden, wenn sie gesperrt
sind (d. h. wenn im Menü "Grund ein stel­
lun gen" das Kon troll kästchen "Sperre"
ein ge schal tet ist; s. Kap. 3.5.2).
Damit geänderte Geräteeinstellungen
nach Ausschalten des MarSurf M 300
er halten bleiben, muss eine fehlerfreie
Messung mit diesen Geräteeinstellungen
durch ge führt werden.
Bedienelemente der Menüs
Basic settings
