4 Installieren
4.6.7 Motorkabel
Der Motor muss an Klemmen U/T1/96, V/T2/97, W/T3/98 ganz rechts am Gerät angeschlossen werden. Erde an Klemme 99. Mit dem Frequenzumrichter
können alle dreiphasigen Standardmotoren eingesetzt werden. Die Werkseinstellung ist Rechtsdrehung, wobei der Ausgang des Frequenzumrichters
folgendermaßen geschaltet ist:
Klemmennummer
96, 97, 98, 99
4
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase

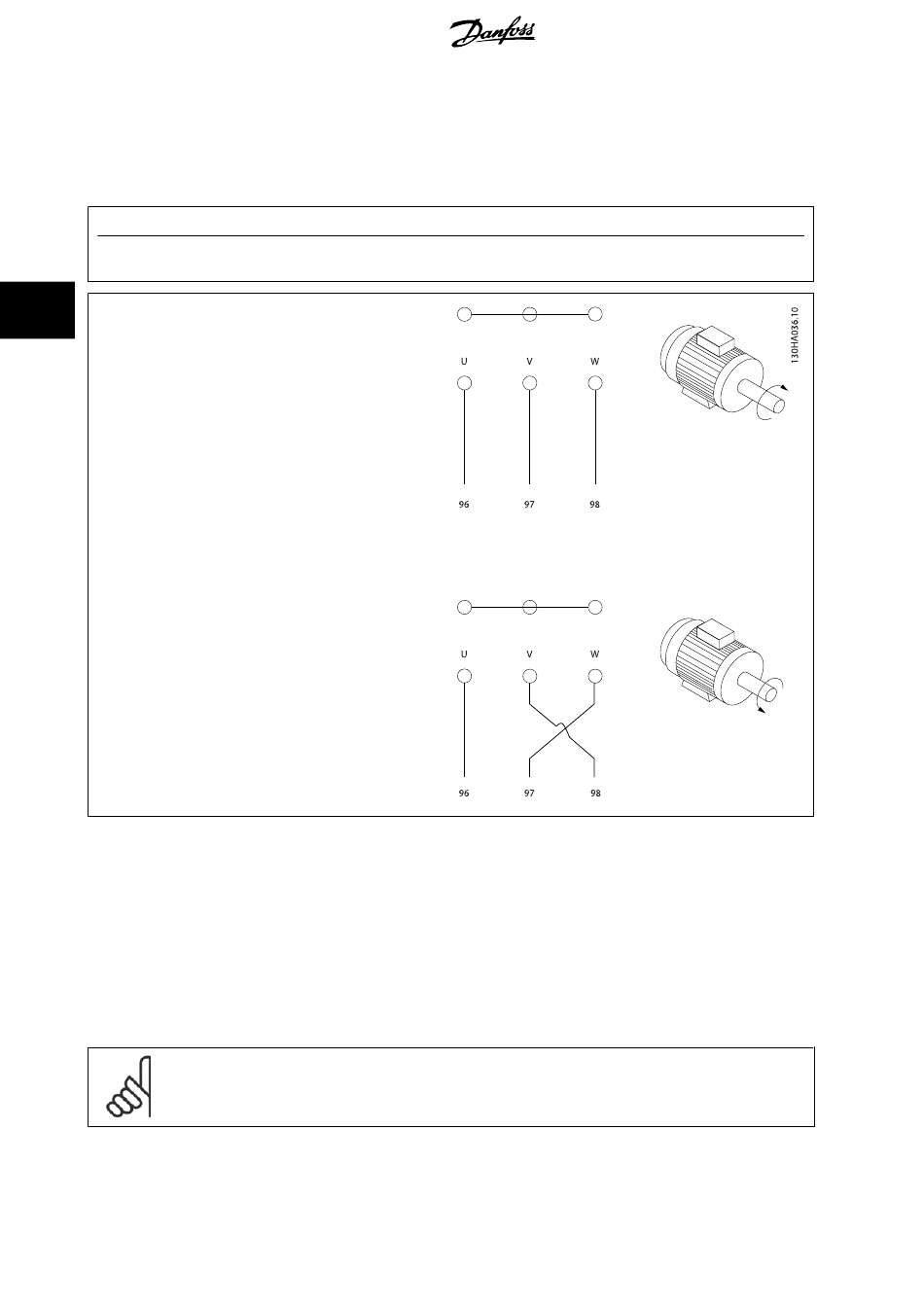

Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10
werden.
Die Motordrehrichtungsprüfung wird mithilfe von Par. 1-28
Baugröße F - Anforderungen
Vielfache von 2, d. h. 2, 4, 6 oder 8 (ein einzelnes Kabel ist nicht zulässig) Motorkabel verwenden, damit an beiden Klemmen des Wechselrichtermoduls
die gleiche Anzahl an Drähten angeschlossen ist. Die Kabel zwischen den Klemmen des Wechselrichtermoduls und dem ersten gemeinsamen Punkt einer
Phase müssen die gleiche Länge haben (mit einer Toleranz von 10 %). Als gemeinsamer Punkt werden dabei die Motorklemmen empfohlen.
Anforderungen an Ausgangsklemmendose: Von jedem Umrichtermodul muss die gleiche Anzahl an gleich langen Kabeln (mindestens 2,5 Meter)
zur gemeinsamen Klemme in der Klemmendose verlaufen.
ACHTUNG!
Wenn im Zuge der Nachrüstung einer Anwendung eine ungleiche Anzahl an Kabeln pro Phase erforderlich ist, die Anforderungen vom
Hersteller erfragen oder die Schaltschrankoption mit Einführung oben/unten verwenden, Anleitung 177R0097.
58
Funktion
Mains U/T1, V/T2, W/T3
Masse
Motordrehrichtungsprüfung
durchgeführt. Die jeweiligen Schritte im Display sind zu befolgen.
®
MG.20.T1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT AQUA Low Harmo-
Motor Speed Direction
nic Drive
umgekehrt
