3 Einführung zum Low Harmonic Drive
3.1.2 Konformität mit IEEE519
Low Harmonic Drives sind ausgelegt, eine ideale, sinusförmige Stromkurve mit einem Leistungsfaktor von 1 vom Netz aufzunehmen. Herkömmliche,
nichtlineare Lasten nehmen pulsförmige Ströme auf. Der Low Harmonic Drive gleicht dies jedoch über den parallelen Filterweg aus und dämpft damit die
Belastung des Versorgungsnetzes. Der Low Harmonic Drive erfüllt strengste Oberschwingungsanforderungen und -normen und besitzt einen THiD unter
5 % bei Volllast und <3 % Vorverzerrung an einem symmetrischen Drehstromnetz. Das Gerät erfüllt die Empfehlungen gemäß IEEE 519 für ISC/IL >20
bei ungleichmäßigen und gleichmäßigen einzelnen Oberschwingungsgrenzwerten. Das Filterteil der Low Harmonic Drives hat eine stetige Taktfrequenz,
die eine breite Frequenzstreuung ergibt und somit niedrigere einzelne Oberschwingungswerte über der 50. Harmonischen liefert.
3

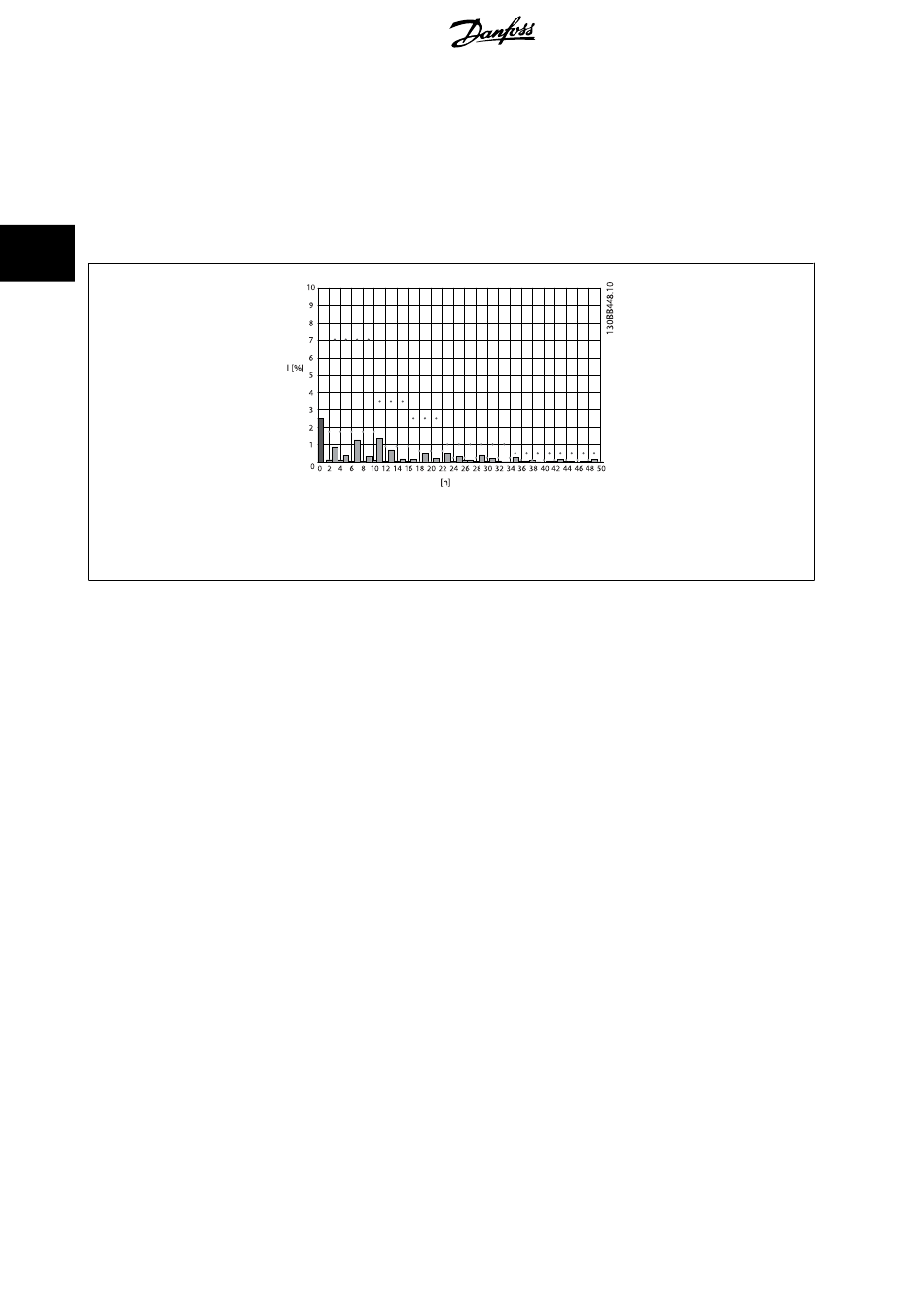

Abbildung 3.2: Typisches Oberwellenfrequenzspektrum und THD-Wert an den Netzklemmen des Frequenzumrichters
n = Harmonische Ordnung
⃟.....IEEE 519 (ISC/IL>20) Grenzwerte für einzelne Oberschwingungen
