4 Installieren
4.3.6 Klemmenpositionen - Baugröße E
Berücksichtigen Sie die folgende Lage der Klemmen bei der Auslegung des Kabelzugangs.
4

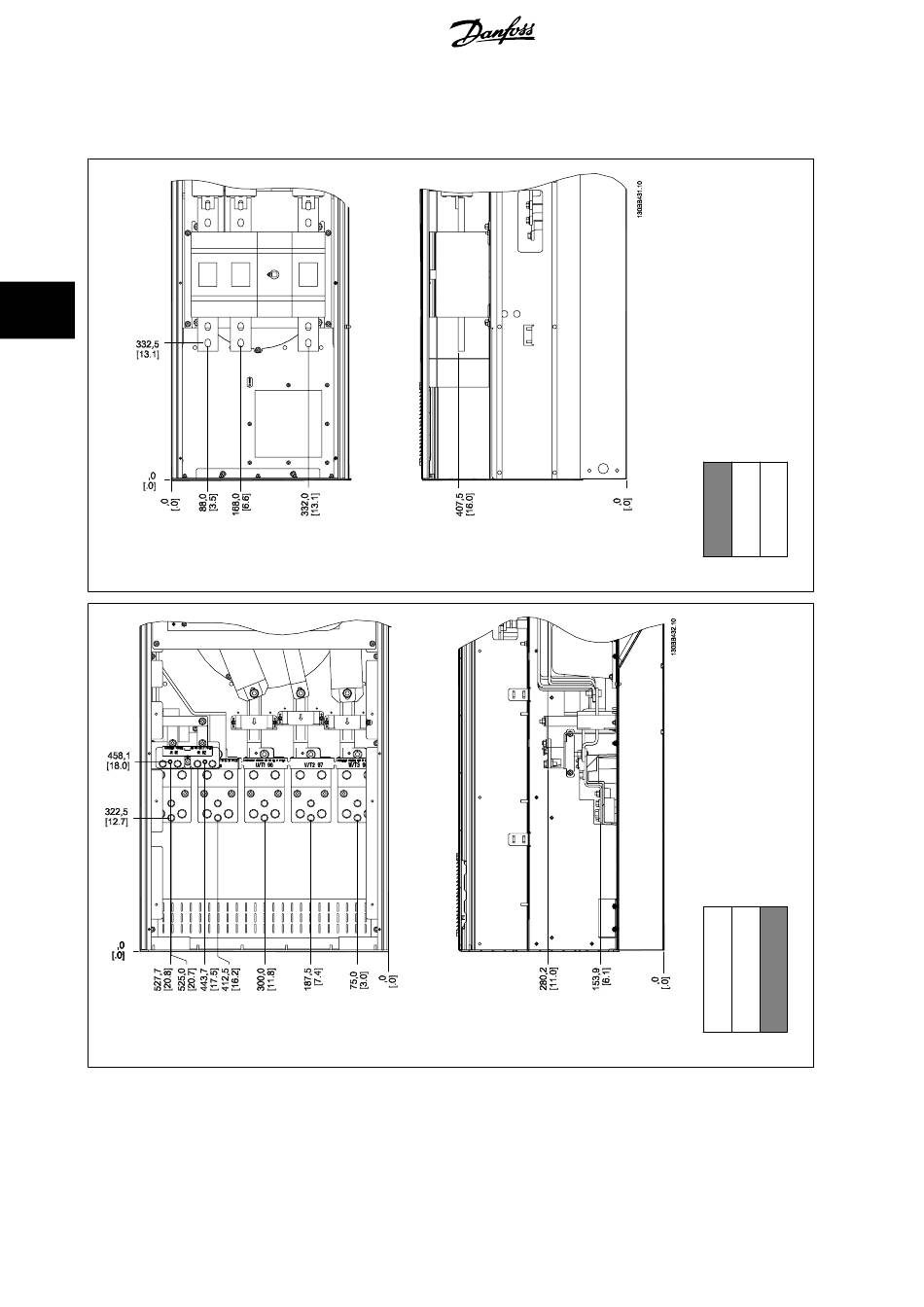

Abbildung 4.14: Klemmenbelegung E3 - Filter
Abbildung 4.15: Klemmenbelegung E6 - Frequenzumrichter
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf optimale Positionierung des Frequenzumrichters, um einfache
Installation der Kabel sicherzustellen.
An jeder Klemme können bis zu 4 Kabel mit Kabelschuhen oder durch Verwendung einer Standardkastenklemme angeschlossen werden. Erde wird an
den entsprechenden Terminierungsanschluss im Frequenzumrichter angeschlossen.
