Benutzerschnittstelle

4 Benutzerschnittstelle

4.1 LCP Bedieneinheit

Die LCP Bedieneinheit (LCP) ist das kombinierte Display mit
Tastenfeld, das über das LCP-Kabel mit Stecker (ohne Öffnen
des Gehäuses) außen an den Displayanschluss
angeschlossen werden kann. Das LCP ist die Benutzerschnitt-
stelle zum Frequenzumrichter.
Das LCP hat mehrere Benutzerfunktionen.
•
Start, Stopp und Drehzahlregelung bei Ort-
Steuerung
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen
•
Programmierung von Frequenzumrichterfunk-
tionen
•
Quittieren Sie den Frequenzumrichter nach einem
Fehler automatisch, wenn automatisches
Quittieren inaktiv ist.
Eine optionale numerische Bedieneinheit (LCP 101) ist
ebenfalls erhältlich. Das LCP 101 arbeitet auf ähnliche Weise
zum LCP. Weitere Informationen zur Bedienung des LCP 101
siehe das Programmierungshandbuch.
Produkthandbuch VLT
®
MG.04.F1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
Dezentral FCD 302

4.1.1 LCP-Aufbau

Die LCP Bedieneinheit ist in vier funktionelle Gruppen
unterteilt (siehe Abbildung 4.1).
Status
1234rpm 10,4A
a
43,5Hz
Run OK
Quick
Status
b
Menu
OK
On
c
Warn.
Alarm
Hand
d
Off
on

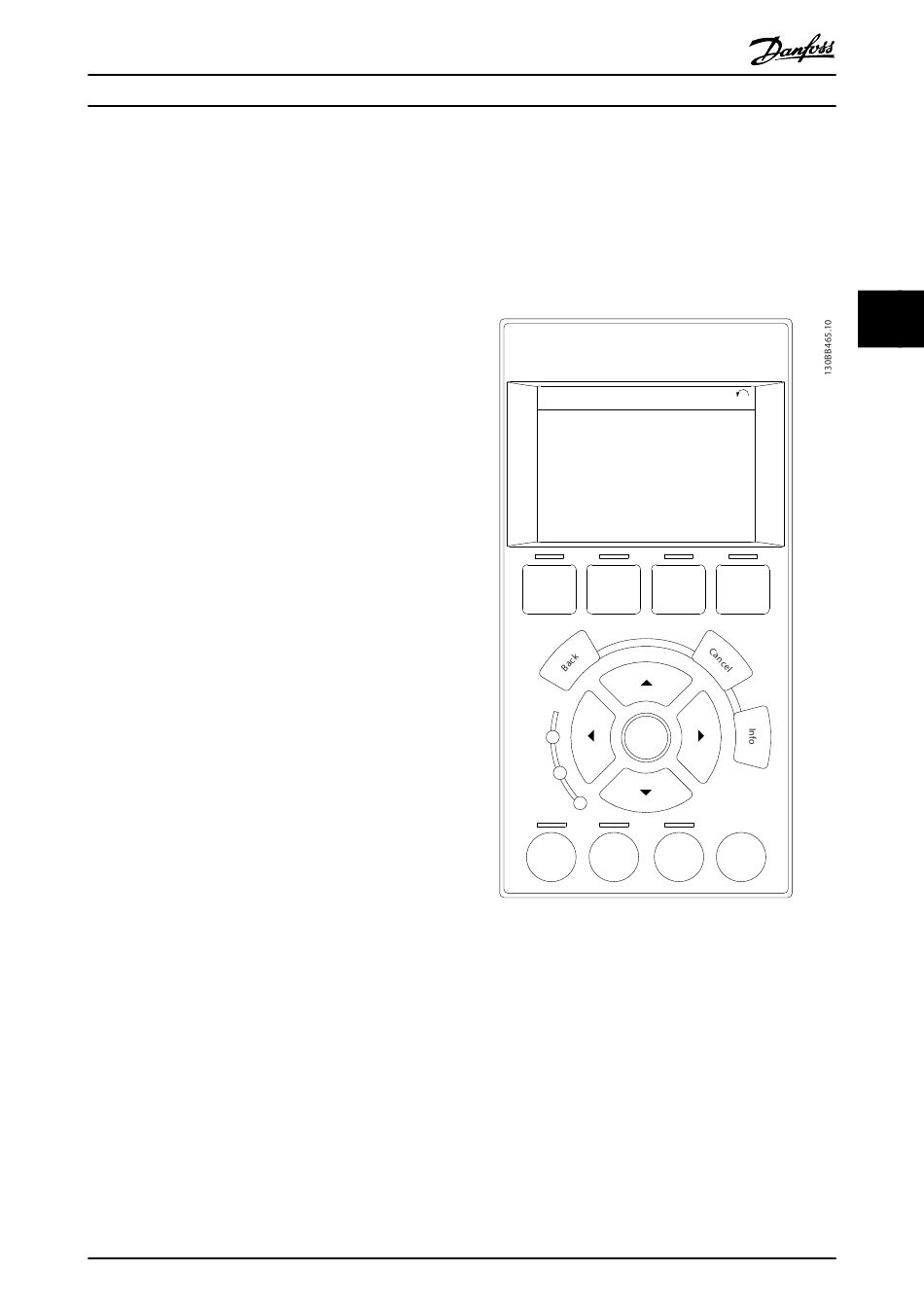

Abbildung 4.1 LCP
a. Displaybereich
b. Menütasten zum Ändern des Displays zur Anzeige
von Statusoptionen, Programmierung oder Fehler-
meldungsspeicher.
c. Navigationstasten zur Programmierung, zum
Bewegen des Displaycursors und zur Drehzahlre-
gelung bei Ort-Steuerung. In diesem Bereich
befinden sich ebenfalls Status-Anzeige-LEDs.
d. Betriebsarttasten und Quittieren.
1(1)
43,5Hz
Main Alarm
Menu Log
Auto
Reset
on
