Installieren
Klemmenpositionen – Wechselrichter Baugröße F14

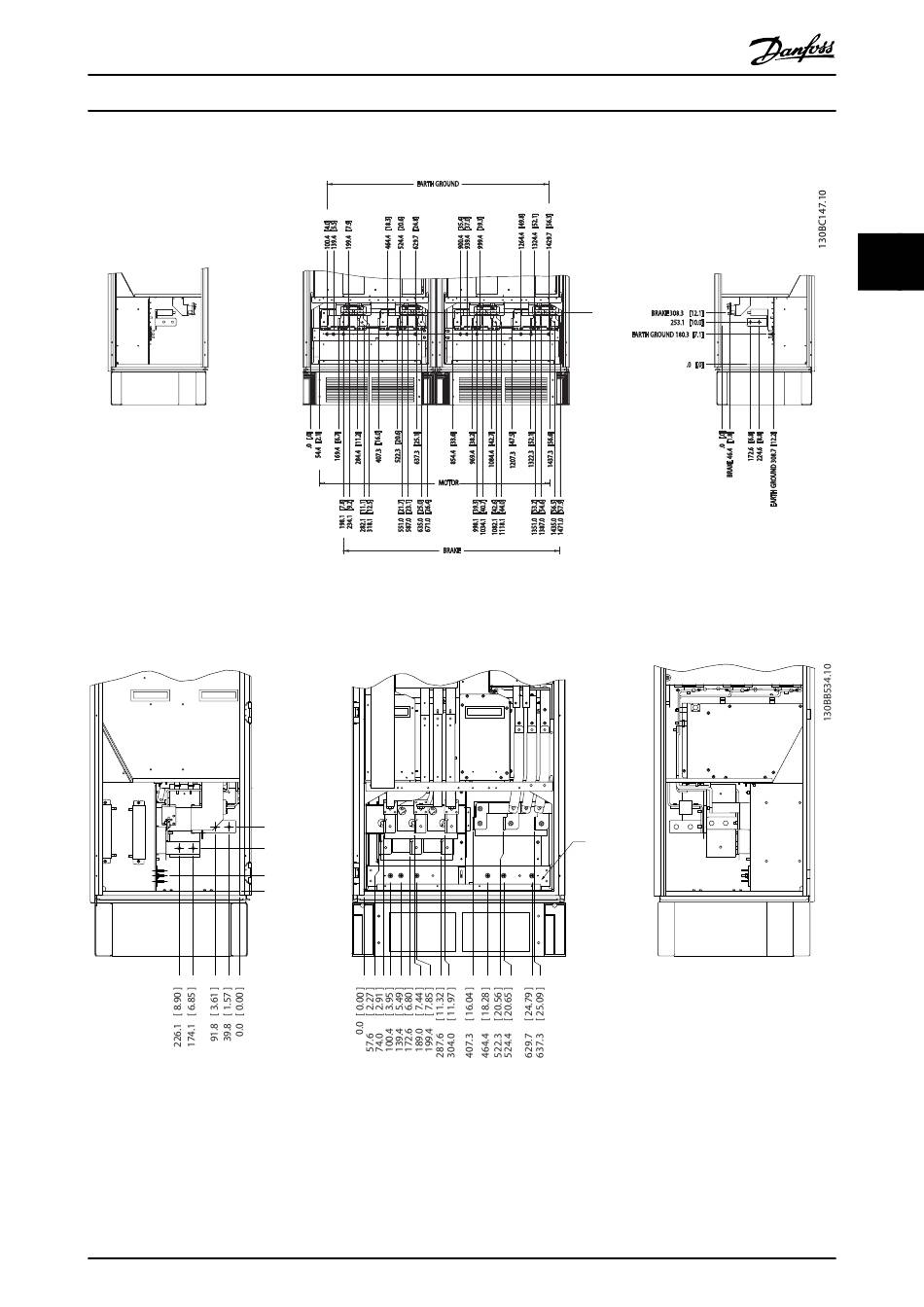

Abbildung 3.14 Klemmenpositionen – Wechselrichterschrank (Ansicht vorn, links und seitlich). Die Stopfbuchsenkonsole liegt 42 mm unter
Ebene 0,0.
Klemmenpositionen – Gleichrichter (F10, F11, F12 und F13)
Abbildung 3.15 Klemmenpositionen – Gleichrichter (Ansicht links, vorn und rechts). Die Stopfbuchsenkonsole liegt 42 mm unter Ebene
0,0.
1) Zwischenkopplungsklemme (-)
2) Erdungsleiste
3) Zwischenkopplungsklemme (+)
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
EARTH GROUND
MOTOR
BRAKE
239.6 [ 9.43 ]
R2/L12 91-1 S2/L22 92-1 T2/L32
160.0 [ 6.30 ]
R1/L11 91 S1/L21 92 T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
