Installieren
Sehr lange Steuerkabel und Analogsignale können in
seltenen Fällen und je nach Installation infolge von
Störungen durch die Netzstromkabel zu 50/60-Hz-
Brummschleifen führen.
In diesem Fall sollte getestet werden, ob durch einseitiges
Auflegen des Kabelschirms bzw. durch Verbinden des
Kabelschirms über einen 100-nF-Kondensator mit Masse
eine Besserung herbeigeführt werden kann.
Die digitalen und analogen Ein- und Ausgänge müssen
aufgeteilt nach Signalart an die Bezugspotentiale des
Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, um Fehlerströme auf dem Massepotential zu
verhindern. Zum Beispiel kann durch Einschalten des
Digitaleingangs das analoge Eingangssignal gestört
werden.

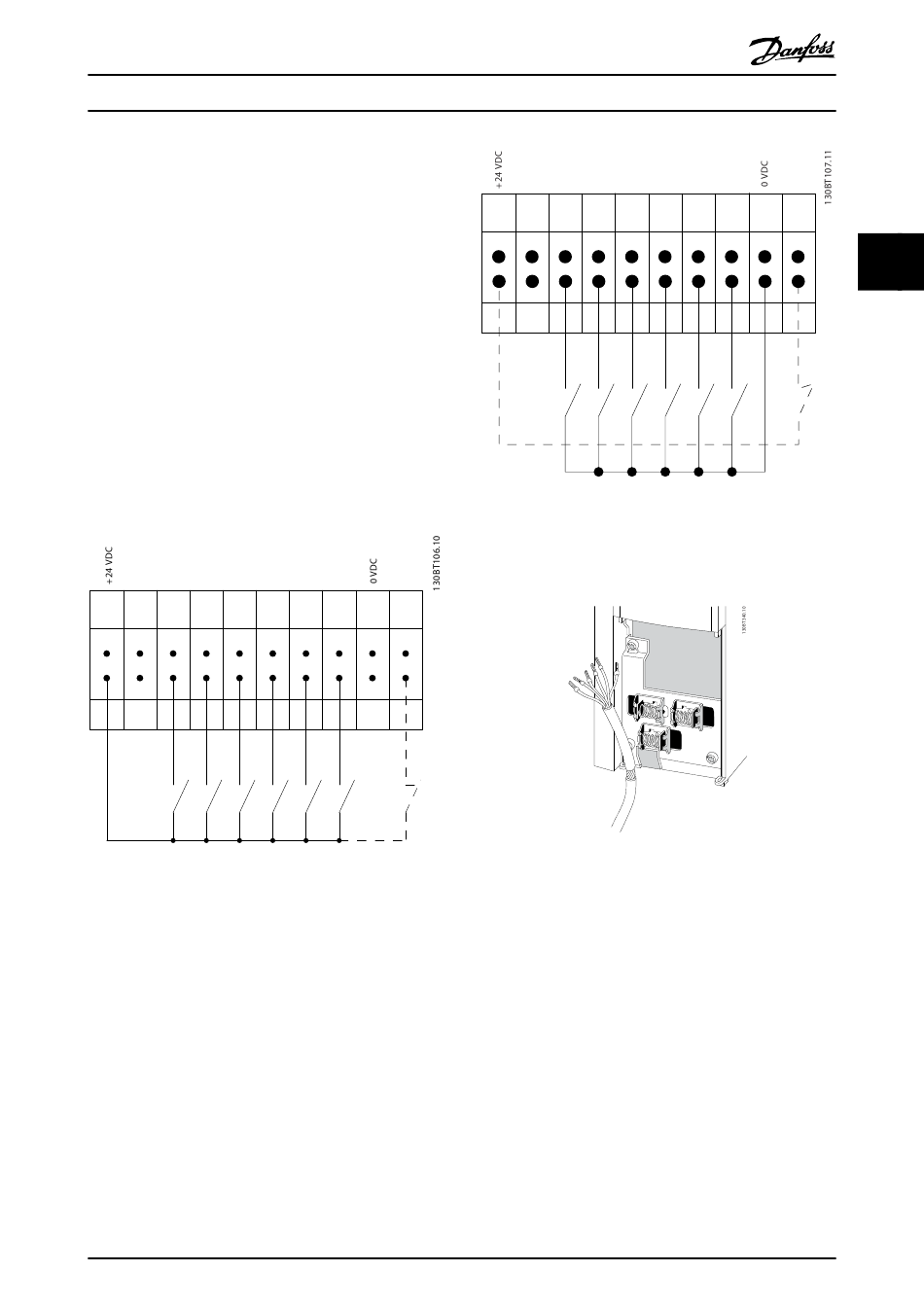

Eingangspolarität von Steuerklemmen
PNP (Source)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 3.43
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
29 32 33 20 37
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
NPN (Sink)
Digitaleingangsverkabelung
12 13 18 19 27
Abbildung 3.44
HINWEIS
Steuerkabel müssen abgeschirmt sein.
Abbildung 3.45
® AutomationDrive FC 300-Produk-
Kabel wie im VLT
thandbuch, MG33AXYY beschrieben anschließen. Denken
Sie daran, die Abschirmungen ordnungsgemäß
anzuschließen, um optimale elektrische Störfestigkeit
sicherzustellen.
29 32 33 20 37
