Abschirmung von Kabeln:
Vermeiden Sie eine Installation mit verdrillten Abschir-
mungsenden („Pigtails"), die hochfrequent nicht
ausreichend wirksam sind. Ist eine Unterbrechung der
Abschirmung, etwa zur Montage eines Motorschützes oder
Motorrelais, erforderlich, so muss die Abschirmung
3 3
anschließend mit möglichst niedriger HF-Impedanz weiter-
geführt werden.
Schließen Sie den Motorkabelschirm am Schirmblech des
Frequenzumrichters und am Metallgehäuse des Motors an
(z. B. EMV-Verschraubungen).
Stellen Sie die Schirmanschlüsse möglichst großflächig her
(über Kabelschellen). Dies kann unter Verwendung des im
Klemmennr.
Tabelle 3.10
1)
Schutzleiteranschluss
Bei Motoren ohne Phasentrennpapier oder eine andere
geeignete Isolationsverstärkung für den Betrieb mit
Spannungsversorgung (wie ein Frequenzumrichter)
verbinden Sie einen Sinusfilter mit dem Ausgang des
Frequenzumrichters.
28
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
96 97 98
U V W
U1 V1 W1
W2 U2 V2
U1 V1 W1
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
Lieferumfang des Frequenzumrichters enthaltenen
Zubehörs erfolgen.
Kabellänge und -querschnitt:
Der Frequenzumrichter wurde mit einer bestimmten
Kabellänge den EMV-Prüfungen unterzogen. Halten Sie das
Motorkabel so kurz wie möglich, um Störgeräusche und
Ableitströme zu verringern.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um z. B. die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz in
14-01 Taktfrequenz entsprechend der Angabe zu dem
verwendeten Sinusfilter eingestellt werden.
99
Motorspannung 0 - 100 % der Netzspannung.
PE 1)

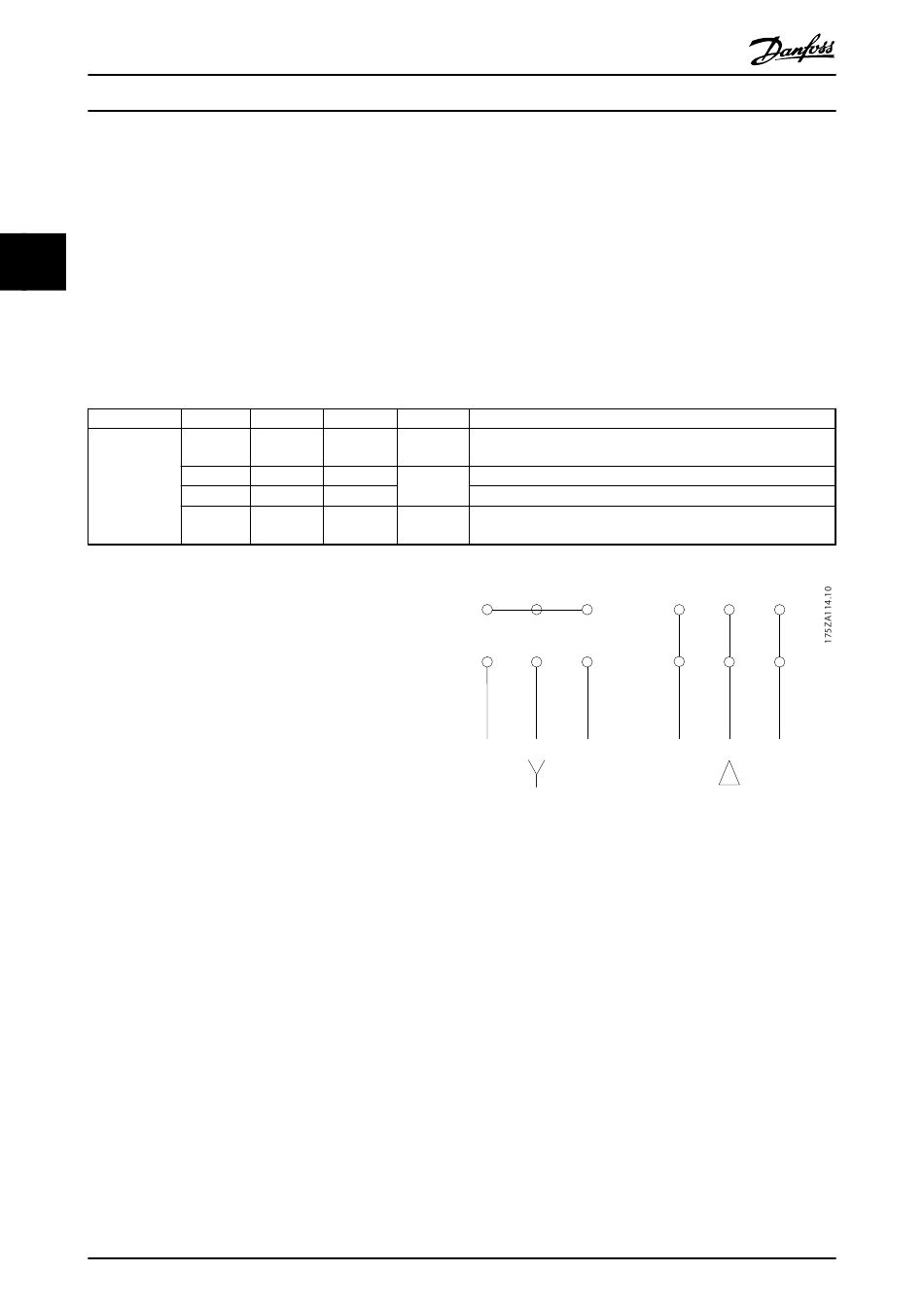

3 Anschlussklemmen am Motor
Dreieckschaltung
PE 1)
6 Anschlussklemmen am Motor
Sternschaltung U2, V2, W2
PE 1)
U2, V2 und W2 sind getrennt miteinander zu verbinden.
U V W
96 97 98
Abbildung 3.23
U V W
96 97 98
