Installieren
10
1
2

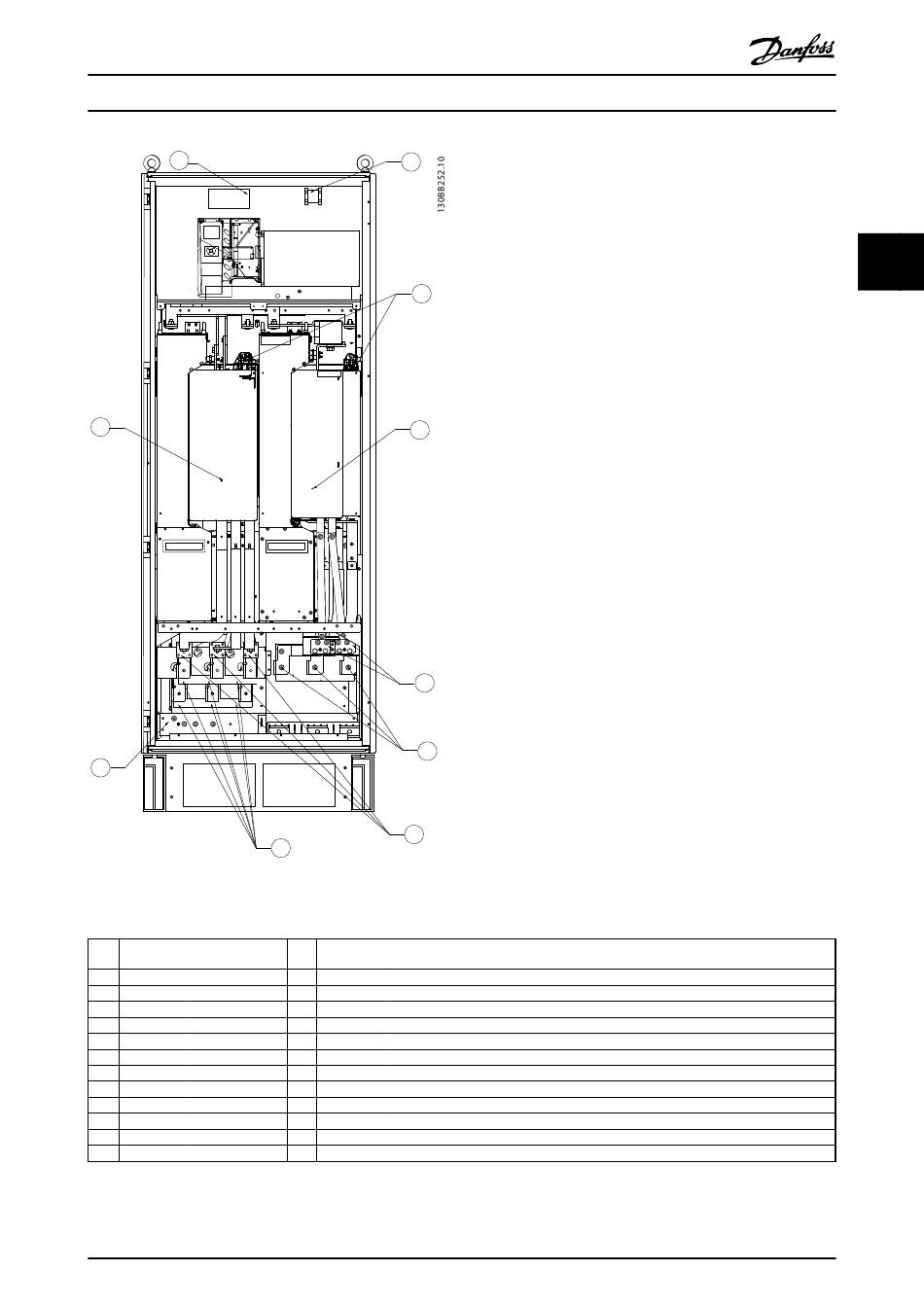

Abbildung 3.24 Gleichrichter- und Wechselrichterschrank,
Baugröße F8 und F9
1) 12-pulsiges Gleichrich-
termodul
2) PE-Klemmen Masse/Erde
3) Netz / Sicherungen
R1 S1 T1
L1-1 L2-1 L3-1
91-1 92-1 93-1
4) Netz / Sicherungen
R2 S2 T2
L2-1 L2-2 L3-2
91-2 92-2 93-2
Tabelle 3.11
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
9
8
7
6
5
4
3
5) Motoranschluss
U V W
T1 T2 T3
96 97 98
6) Bremsklemmen
-R +R
81 82
7) Wechselrichtermodul
8) SCR aktivieren/deaktivieren
9) Relais 1 Relais 2
01 02 03 04
10) Zusatzlüfter
104 106
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
05 06
3 3
