3.2 Mechanische Installation

Die Vorbereitung auf die mechanische Installation des
Frequenzumrichters muss sorgfältig erfolgen, um ein
einwandfreiees Ergebnis sicherzustellen und zusätzliche
Arbeit während der Installation zu vermeiden. Beginnen
Sie, indem Sie sich die Zeichnungen am Ende dieses
Handbuchs sorgfältig ansehen, um sich mit den Platzanfor-
derungen vertraut zu machen.
3.2.1 Benötigtes Werkzeug
Für die mechanische Installation benötigen Sie die
folgenden Werkzeuge
•
Bohrmaschine mit Bohrer 10 mm oder 12 mm
•
Maßband
•
Schraubenschlüssel mit entsprechendem
metrischem Einsatz (7 - 17 mm)
•
Schraubenschlüsselverlängerungen
•
Blechstanze für Kabelkanäle oder Kabelanschlüsse
in IP21/Nema 1- und IP54-Geräten
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Ø 25 mm und einer Hebekapazität
von mind. 400 kg).
•
Kran oder ein anderes Hebezeug, um den
Frequenzumrichter an seine Position zu stellen

3.2.2 Allgemeine Aspekte

Freiraum
Sorgen Sie für ausreichend Freiraum über und unter dem
Frequenzumrichter zur Luftzirkulation und zum Zugang für
Kabel. Außerdem muss Freiraum vor dem Frequenzum-
richter berücksichtigt werden, um Öffnen der
Schaltschranktür zuzulassen.

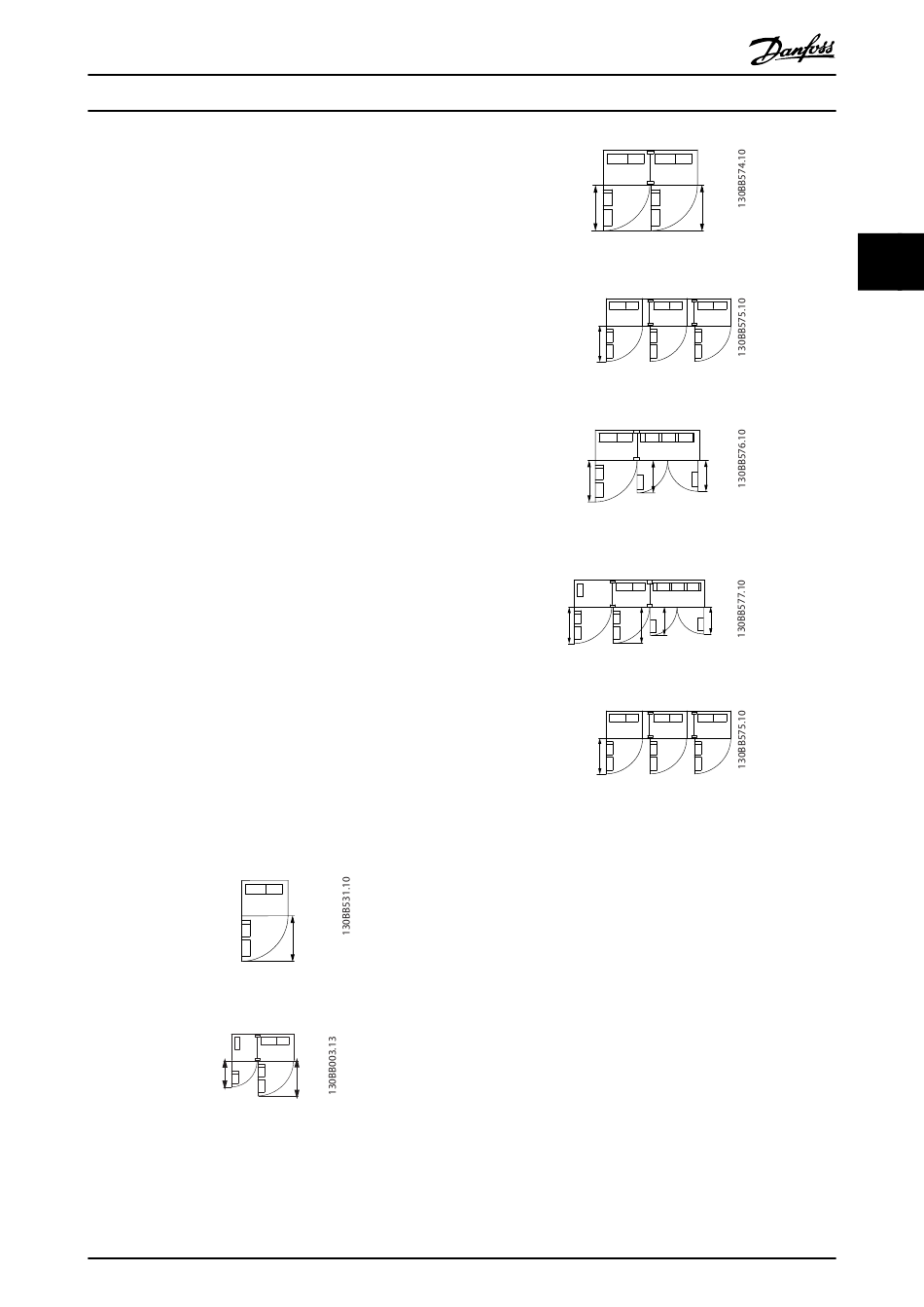

Abbildung 3.4 Freiraum vor Baugröße F8, Schutzart IP21/IP54
578
(22.8)
Abbildung 3.5 Freiraum vor Baugröße F9, Schutzart IP21/IP54
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
776
(30.6)
776
(30.6)
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
776
(30.6)
Abbildung 3.6 Freiraum vor Baugröße F10, Schutzart IP21/IP54
776
(30.6)
(2x)
Abbildung 3.7 Freiraum vor Baugröße F11, Schutzart IP21/IP54
776
(30.6)
624
(24.6)
Abbildung 3.8 Freiraum vor Baugröße F12, Schutzart IP21/IP54
776 776
(30.6) (30.6)
Abbildung 3.9 Freiraum vor Baugröße F13, Schutzart IP21/IP54
776
(30.6)
(2x)
Abbildung 3.10 Freiraum vor Baugröße F14, Schutzart IP21/IP54
Zugang für Kabel
Stellen Sie sicher, dass richtiger Kabelzugang vorhanden
ist, darunter auch die notwendige Biegetoleranz.
HINWEIS
Alle Kabelösen/-schuhe müssen innerhalb der Breite der
Klemmensammelschiene befestigt werden.
776
(30.6)
579
(22.8)
579
(22.8)
624
(24.6)
