Puls-Start/Stopp; Drehzahlkorrektur Auf/Ab; Potentiometer Sollwert - Danfoss VLT AutomationDrive FC 300 Produkthandbuch

Installieren

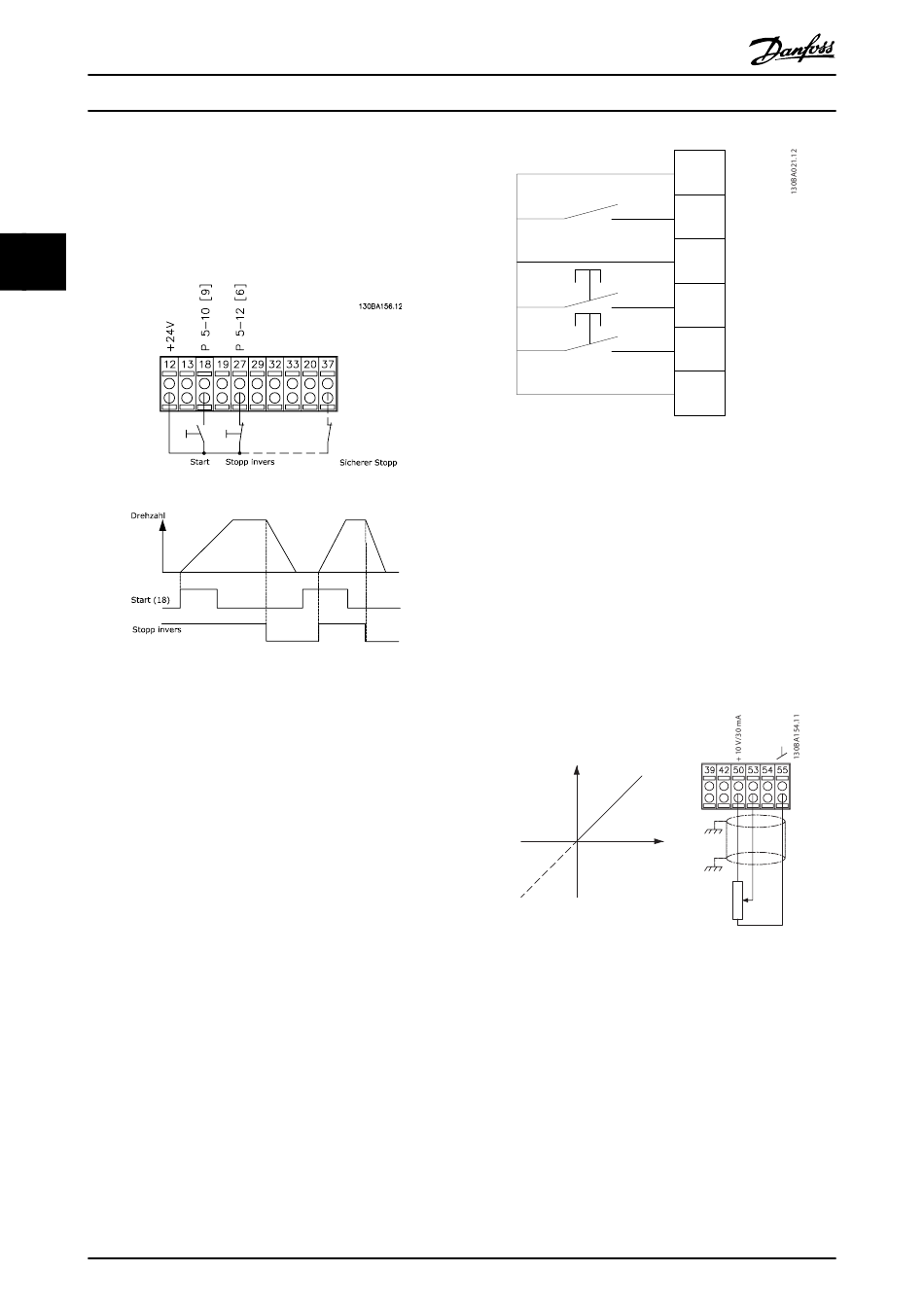

3.4.2 Puls-Start/Stopp

Klemme 18 = 5-10 Klemme 18 Digitaleingang [9] Puls-Start
Klemme 27 = 5-12 Klemme 27 Digitaleingang [6] Stopp
invers
3 3 Klemme 37 = Sicherer Stopp
Abbildung 3.38

3.4.3 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = 5-10 Klemme 18 Digitaleingang Start
[9] (Werkseinstellung)
Klemme 27 = 5-12 Klemme 27 Digitaleingang
Sollwert speichern [19]
Klemme 29 = 5-13 Klemme 29 Digitaleingang
Drehzahl auf [21]
Klemme 32 = 5-14 Klemme 32 Digitaleingang
Drehzahl ab [22]
HINWEIS
Klemme 29 nur bei FC x02 (x = Baureihe)
48
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.39

3.4.4 Potentiometer Sollwert

Spannungssollwert über Potentiometer
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung)
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min. Soll-/Istwert = 0 UPM
Klemme 53, Skal. Max. Soll-/Istwert = 1500 UPM
Schalter S201 = AUS (U)
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
Abbildung 3.40
12 +24V
18 Par. 5-10
27 Par. 5-12
29 Par. 5-13
32 Par. 5-14
37
1 kΩ
