Klemmenpositionen – Gleichrichter (F14)
3 3
273.1 [10.8]
253.1 [10.0]
203.1 [8.0]
EARTH GROUND 56.6 [2.2]

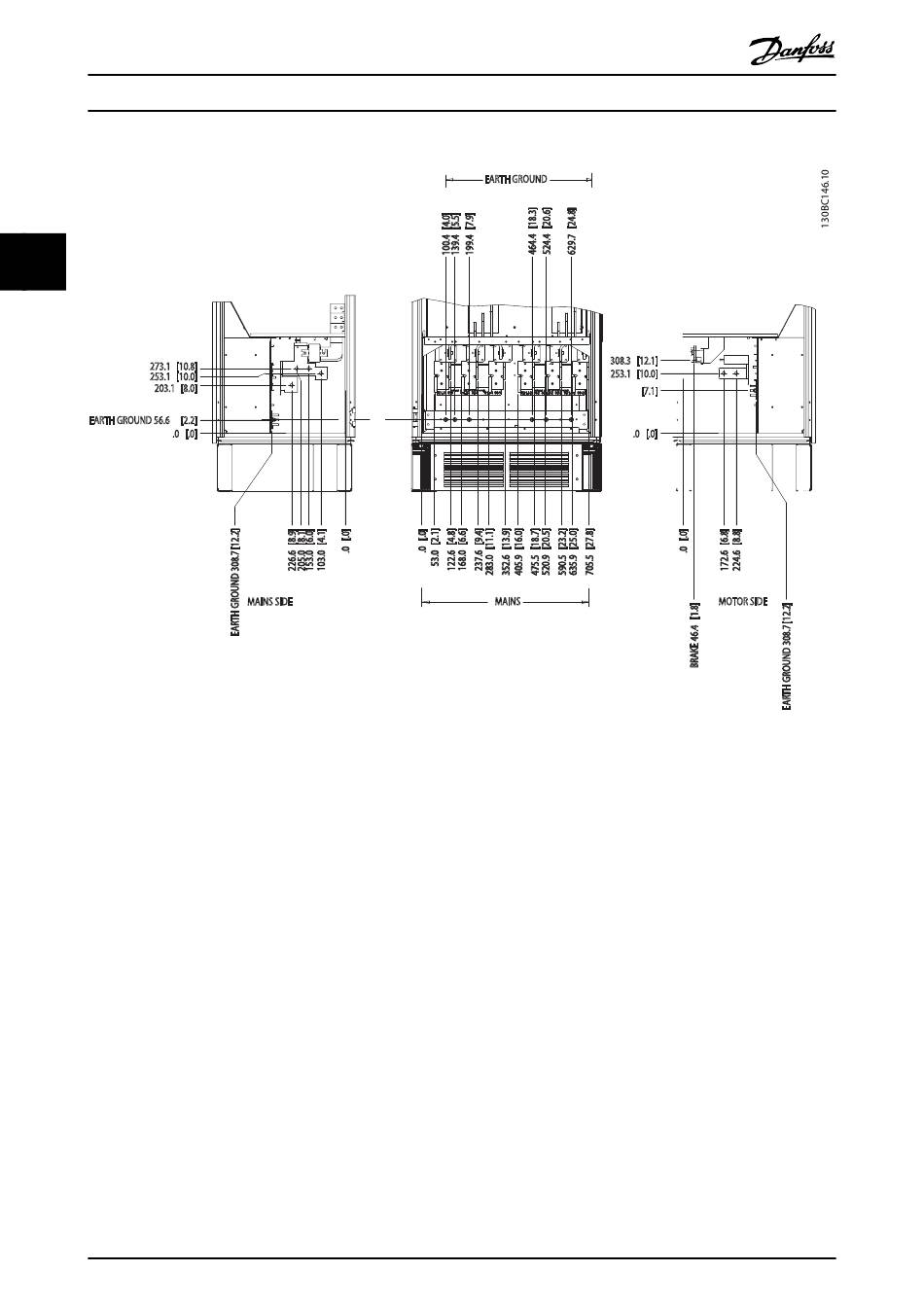

Abbildung 3.16 Klemmenpositionen – Gleichrichter (Ansicht links, vorn und rechts). Die Stopfbuchsenkonsole liegt 42 mm unter Ebene
0,0.
20
.0 [.0]
MAINS SIDE
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
EARTH GROUND
MAINS
308.3 [12.1]
253.1 [10.0]
[7.1]
.0 [.0]
MOTOR SIDE
