Danfoss VLT AutomationDrive FC 300 Produkthandbuch Seite 29

Installieren
HINWEIS
Das Motorkabel muss abgeschirmt sein. Bei Verwendung
eines nicht abgeschirmten Kabels werden einige EMV-
Anforderungen nicht erfüllt. Verwenden Sie ein
abgeschirmtes Motorkabel, um die Vorgaben zur EMV-
Störaussendung zu erfüllen. Weitere Informationen finden
Sie unter EMV-Spezifikationen im Projektierungshandbuch,
MG11BXYY sowie im FC 300Projektierungshandbuch,
MG33BXYY.
R1
S1
T1
R2
S2
T2
A
R1
S1
T1
R2
S2
T2
B

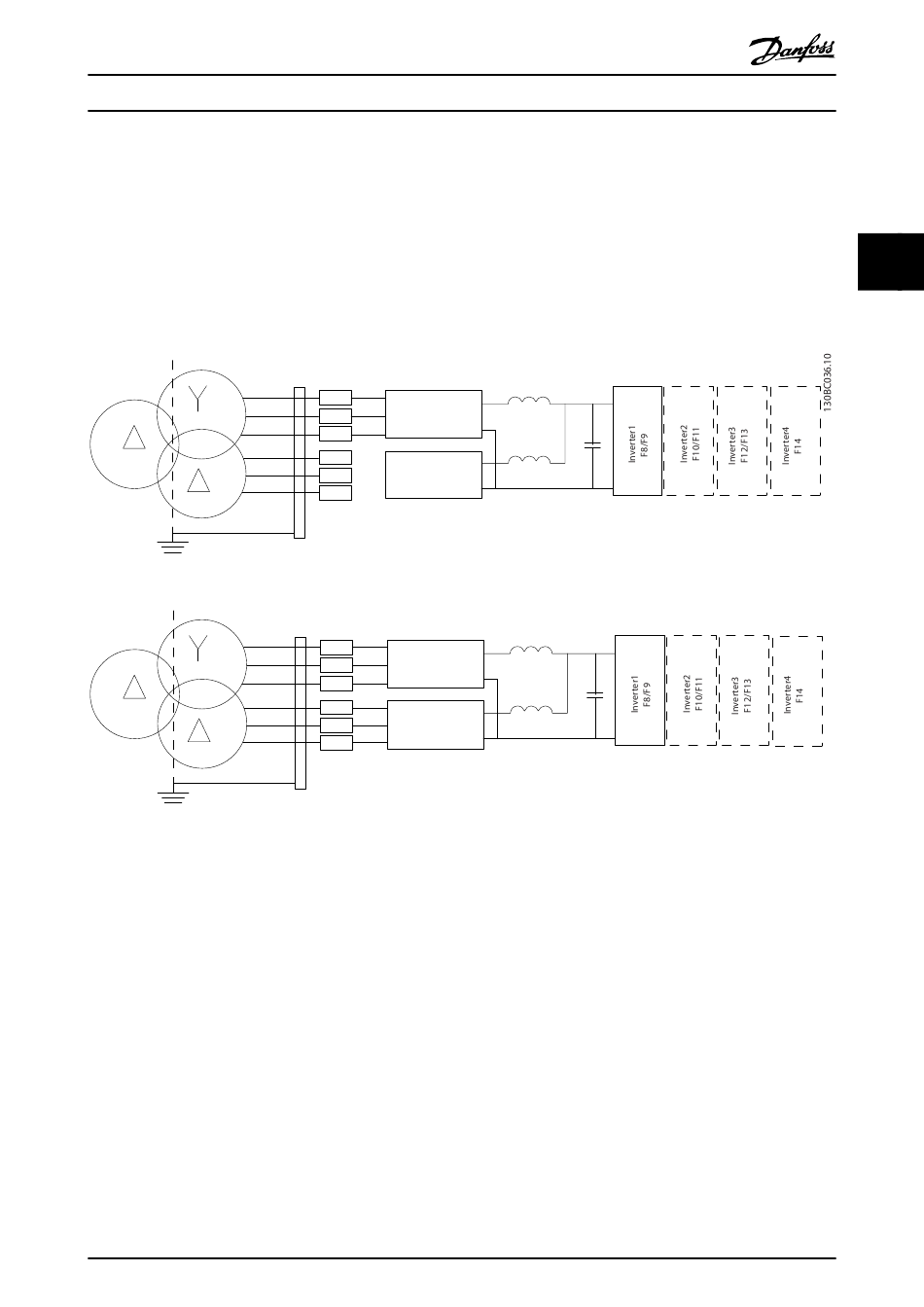

Abbildung 3.22
A) Modifizierter 6-pulsiger Anschluss
B) 12-pulsiger Anschluss 2), 4)
Hinweise:
1) Der 6-pulsige Anschluss hebt die Vorteile der Klirrredu-
zierung des 12-pulsigen Gleichrichters auf.
2) Geeignet für IT- und TN-Netzanschluss.
3) In dem unwahrscheinlichen Fall, dass einer der 6-
pulsigen modularen Gleichrichter ausfällt, kann der
Frequenzumrichter mit reduzierter Last und einem
einzelnen 6-pulsigen Gleichrichter betrieben werden.
Einzelheiten zum Anschluss erhalten Sie vom Hersteller.
4) Hier werden keine parallelen Netzkabel gezeigt.
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
91-1
Rectifier 1
92-1
93-1
91-2
Rectifier 2
92-2
93-2
95
91-1
Rectifier 1
92-1
93-1
91-2
Rectifier 2
92-2
93-2
95
1), 2), 3)
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
Hinweise zu korrekten Maßen von Motorkabelquerschnitt
und -länge finden Sie unter 5.1 Allgemeine technische
Daten.
3 3
27
