Kompatibilität der Funktionen
Unvereinbare Funktionen
Folgende Funktionen sind in den nachstehend beschriebenen Fällen nicht zugänglich oder deaktiviert:
Automatischer Wiederanlauf
Ist nur möglich für die Steuerungsart „2-Draht-Steuerung bei Niveau" (tCC = 2C und tCt = LEL oder PFO).
Einfangen im Lauf
Ist nur möglich für die Steuerungsart „2-Draht-Steuerung bei Niveau" (tCC = 2C und tCt = LEL oder PFO).
Diese Funktion ist gesperrt, wenn eine permanente automatische Einspeisung im Stillstand konfiguriert wurde (AdC = Ct).
Linkslauf
Nur bei ER22-...P; diese Funktion ist gesperrt, wenn die lokale Steuerung aktiviert ist (tCC = LOC).

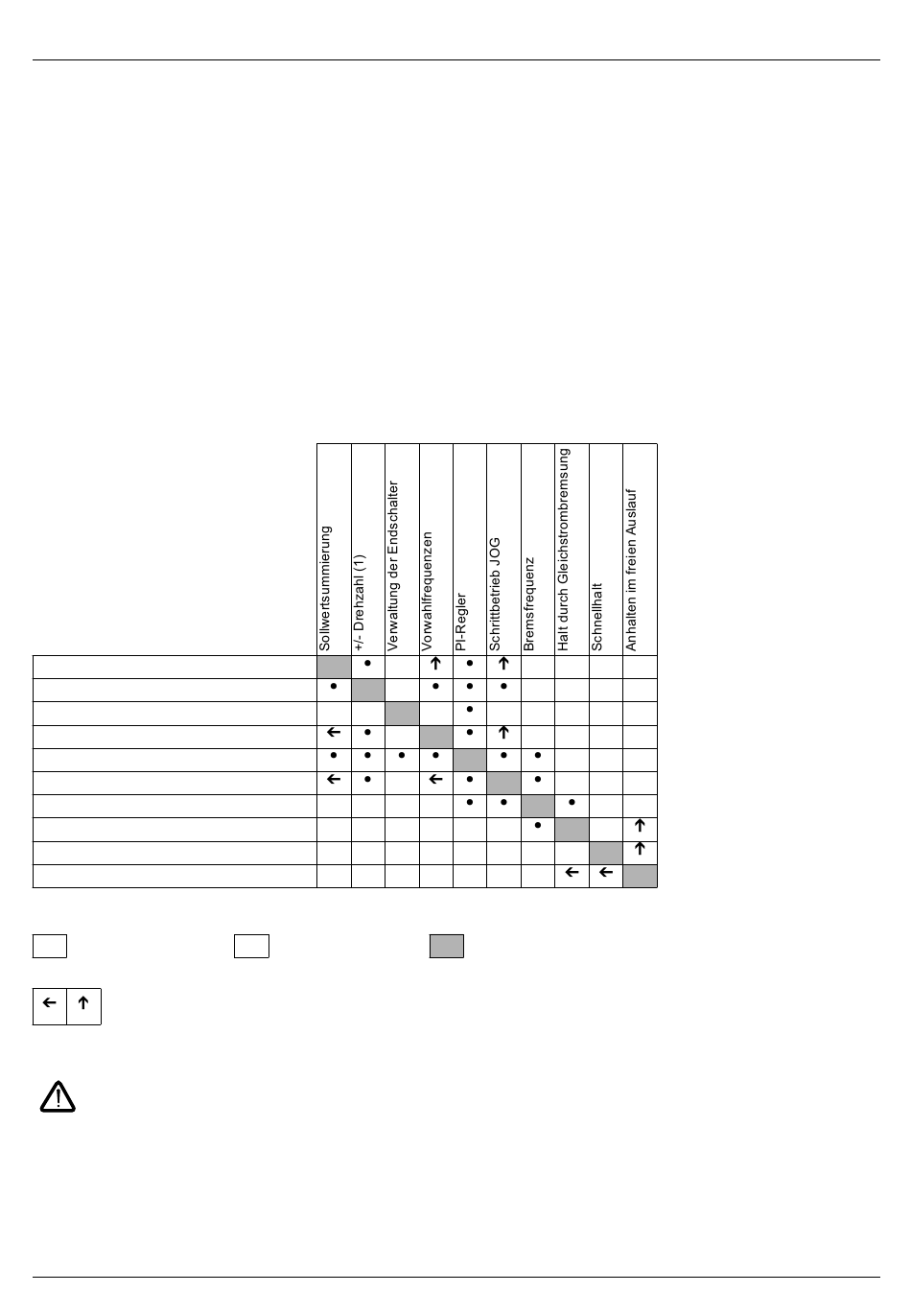

Kompatibilitäten von Funktionen
Die Auswahl von Funktionen kann durch die Zahl der Ein- und Ausgänge sowie durch die Unvereinbarkeit bestimmter Funktionen
untereinander begrenzt sein. Die nicht in dieser Tabelle aufgeführten Funktionen sind frei von derartigen Einschränkungen.
Wenn Funktionen nicht miteinander kompatibel sind, blockiert die erste konfigurierte Funktion die Konfiguration der anderen.
Sollwertsummierung
+/- Drehzahl (1)
Verwaltung der Endschalter
Vorwahlfrequenzen
PI-Regler
Schrittbetrieb JOG
Bremsfrequenz
Halt durch Gleichstrombremsung
Schnellhalt
Anhalten im freien Auslauf
(1) Ausnahmefall ist die Verwendung des Sollwertkanals Fr2 (vgl. Übersichten 55 und 57)
• Unvereinbare Funktionen
Vorrangfunktionen (Funktionen, die nicht gleichzeitig aktiviert werden können):
Die durch den Pfeil angegebene Funktion besitzt Vorrang
gegenüber der anderen.
Die Anhaltefunktionen besitzen den Vorrang gegenüber den Fahrbefehlen.
Die Funktionen Frequenzvorwahl und Jog besitzen den Vorrang gegenüber den Analogsollwerten.
Funktionen der Analog- und Logikeingänge
Jede der nachfolgenden Funktionen kann einem der Eingänge zugeordnet werden.
Ein Eingang kann mehrere Funktionen zeitgleich auslösen (Linkslauf und zweite Rampe beispielsweise), daher muss darauf geachtet
werden, dass diese Funktionen miteinander vereinbar sind.
Über das Menü „Überwachung" SUP- (Parameter LIA und AIA, Seite 93) lassen sich zwecks Überprüfung der Kompatibilität die jedem
Eingang zugeordneten Funktionen anzeigen.
40
Vereinbare Funktionen Gegenstandslos
