Menü „Anwendungsfunktionen" FUn-
SAI-

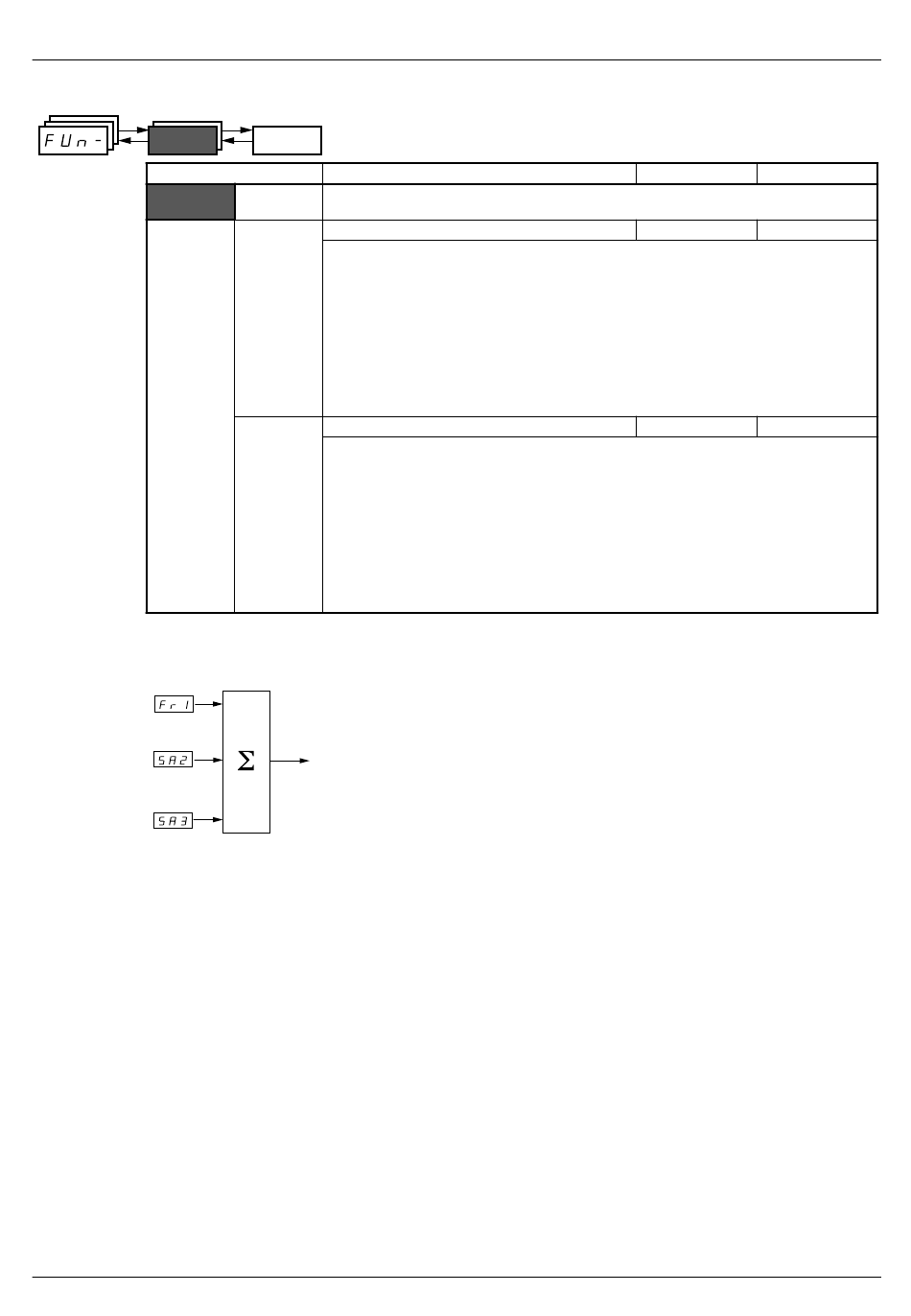

Sollwertsummierung

Vgl. komplette Übersichten auf den Seiten 55 und 59.
Code Beschreibung
Sollwertsummierung
Ermöglicht die Addition eines oder zweier Eingänge ausschließlich zum Sollwert Fr1.
SA2 Sollwertsummierung Eingang 2
nO: Nicht belegt
AI1: Analogeingang AI1
AI2: Analogeingang AI2
AI3: Analogeingang AI3
AIP: Potentiometer (nur Umrichter ER22-...P)
Wenn LAC = L3, sind folgende Zuordnungen möglich:
Ndb: Sollwert durch Modbus
CAn: Sollwert durch CANopen
LCC: Sollwert durch die Fernbedienung, Parameter LFr des Menüs SEt-, Seite 43.
Sollwertsummierung Eingang 3
SA3
nO: Nicht belegt
AI1: Analogeingang AI1
AI2: Analogeingang AI2
AI3: Analogeingang AI3
AIP: Potentiometer (nur Umrichter ER22-...P)
Wenn LAC = L3, sind folgende Zuordnungen möglich:
Ndb: Sollwert durch Modbus
CAn: Sollwert durch CANopen
LCC: Sollwert durch die Fernbedienung, Parameter LFr des Menüs SEt-, Seite 43.
Hinweis:
AI2 ist ein ±10 V-Eingang, mit dem eine Differenzbildung durch
Summierung eines negativen Signals durchgeführt werden kann.
Einstellbereich Werkseinstellung
AI2
nO
69
