Betrieb In It-Netzen - BLEMO ER22-series Betriebsanleitung

Verdrahtung

Betrieb in IT-Netzen

IT-Netz: Isolierter oder über eine hohe Impedanz geerdeter Neutralleiter.
Verwenden Sie ein permanentes Isolationsüberwachungsgerät (z.B. BLEMO IW-1), das mit nicht-linearen Lasten kompatibel ist.
ER22 enthalten integrierte EMV-Filter. Bei Betrieb in einem IT-Netz können die an die Masse angeschlossenen Filter auf folgende Weise
abgeklemmt werden:
ER22-0.18K/P bis -2.2K/P und ER22-0.37/4K/P bis -4.0/4K/P

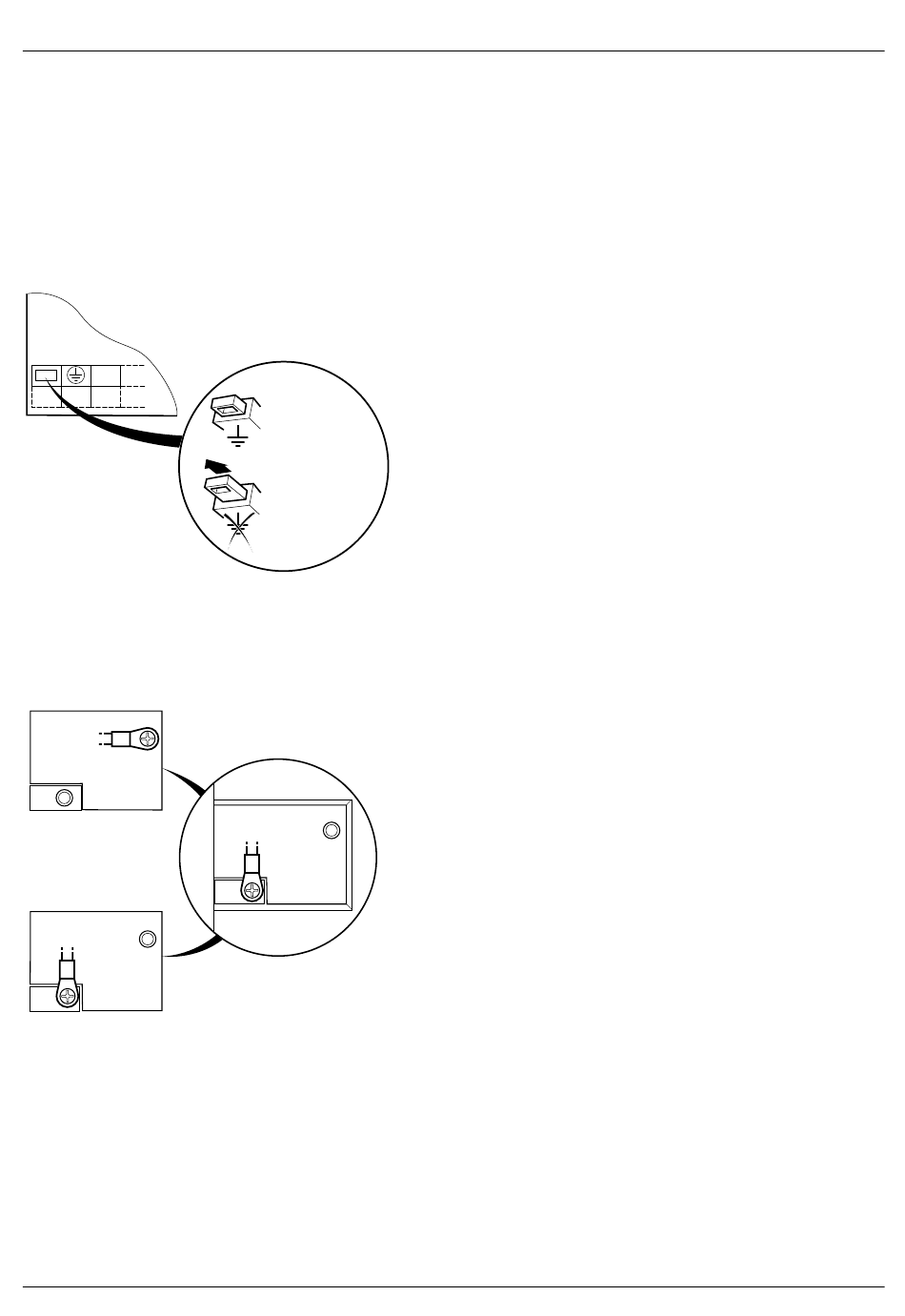

Die Steckbrücke auf der linken Seite der Erdungsklemme wie in der untenstehenden Abbildung gezeigt entfernen.
ER22-5.5/4K/P bis -15.0/4K/P
Den auf der linken Seite überhalb der Leistungsklemmen befindlichen Leiter mit Kabelschuh wie in der untenstehenden Abbildung
positionieren (Beispiel: ER22-5.5/4K):
IT-Netz
(Filter abgeklemmt)
Normal
(Filter angeschlossen)
(Position gemäß
Werkseinstellung)
Normal
(Filter
angeschlossen)
IT-Netz
(Filter
abgeklemmt)
