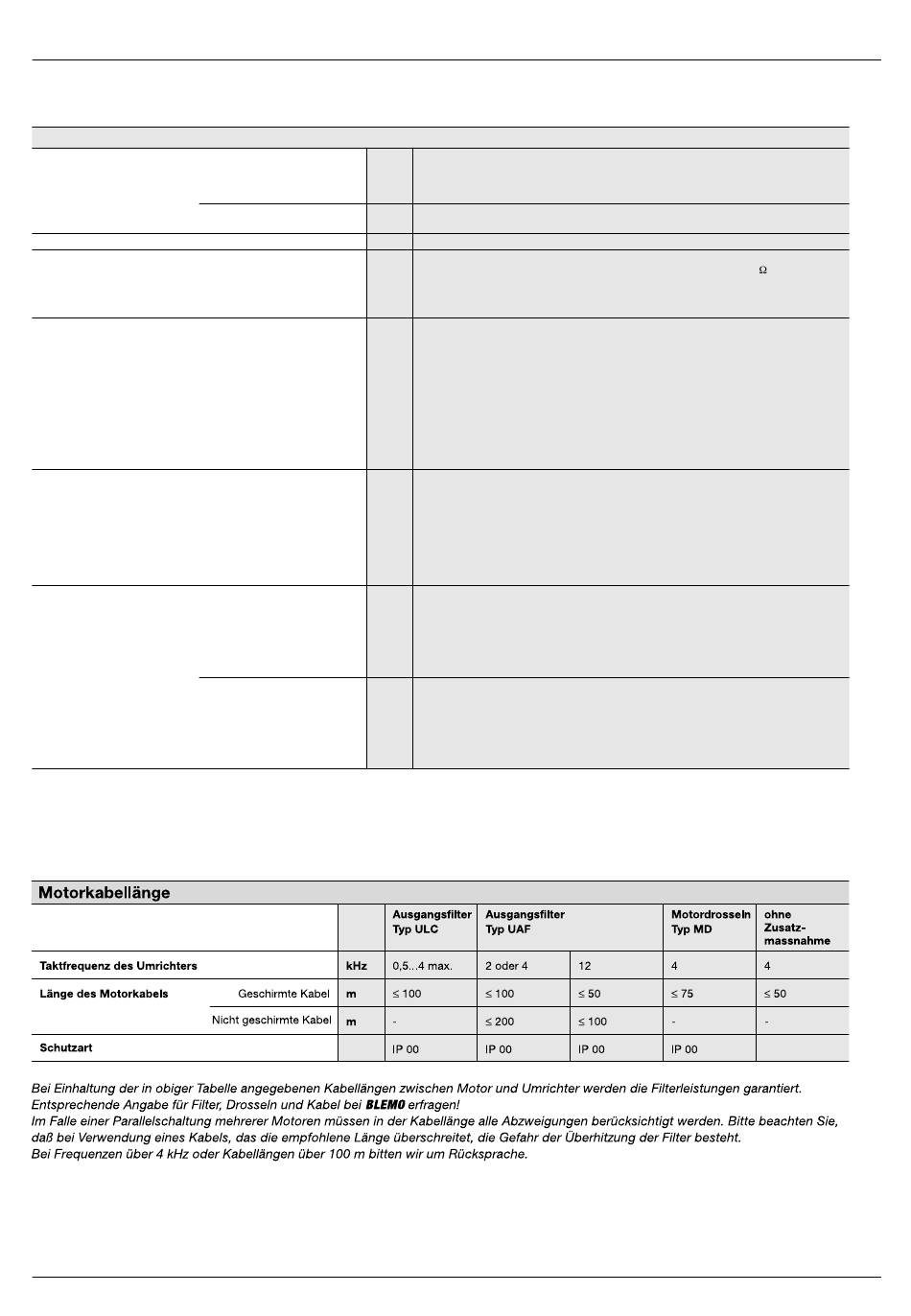

Elektrische Kenndaten - BLEMO ER22-series Betriebsanleitung

Technische Daten

Elektrische Kenndaten

Versorgung Spannung
Frequenz
Galvanische Trennung
Verfügbare interne
Spannungsquellen
Konfigurierbare
Analogeingänge
Analogausgang
konfigurierbar als
Spannungs-, Strom oder
Logikausgang
Konfigurierbare R1A, R1B, R1C
Relaisausgänge
R2A, R2B
V 200 - 15%...240 + 10% einphasig bei ER22-...K/P/G
200 - 15%...240 + 10% dreiphasig bei ER22-.../3K
380 - 15%...500 + 10% dreiphasig bei ER22-.../4K/4G/4P
525 - 15%...600 + 10% dreiphasig bei ER22-.../6K
Hz 50 - 5%...60 + 5%
Galvanische Trennung zwischen Leistungs- und Steuerteil (Ein-/Ausgänge, Quellen)
Geschützt gegen Kurzschlüsse und Überlast:
- 1 Quelle +10 VDC (0/+8%) für Sollwert-Potentiometer (2,2...10 k ),
maximale Belastbarkeit 10 mA
- 1 Quelle +24 VDC (min. 19 V, max. 30 VDC) für die Logikeingänge,
maximale Belastbarkeit 100 mA
3 konfigurierbare Analogeingänge AI1, AI2, AI3
- AI1: analoger Spannungseingang 0...+10VDC, Impedanz 30 kW
(max. 30 VDC)
- AI2: bipolarer Spannungseingang ±10 VDC, Impedanz 30 kW
(max. 30 VDC)
- AI3: analoger Stromeingang, konfigurierbar auf X-Y mA, durch Programmierung
von X und Y (0...20 mA), Impedanz 250 W
AIP: Sollwert-Potentiometer, nur beim ER22-...P
Maximale Abtastzeit: 8 ms
Auflösung: 10 Bit
Genauigkeit: ± 4,3%
Linearität: ± 0,2% vom Maximalwert
1 Analogausgang, konfigurierbar als Spannungs- oder Stromausgang
- AOC: analoger Stromausgang 0...20 mA, Lastimpedanz max. 800 W
- AOV: analoger Spannungsausgang 0...+10 VDC, Lastimpedanz min. 470 W
Auflösung: 8 Bit
Genauigkeit: ± 1%
Linearität: ± 0,2%
Nur Analogausgang AOC ist als Logikausgang konfigurierbar.
- AOC: konfiguriert als Logikausgang 24 V 20mA max.
Maximale Abtastzeit: 8 ms
1 Logikausgang mit Relais, 1 "Ö" und 1 "S" mit gemeinsamem Anschlußpunkt
Minimales Schaltvermögen: 10 mA für 5 VDC
Maximales Schaltvermögen:
- bei ohmscher Last (cos j = 1 und L/R = 0 ms): 5 A für 250 VAC oder 30 VDC
- bei induktiver Last (cos j = 0,4 und L/R = 7 ms): 2 A für 250 VAC oder 30 VDC
Maximale Abtastzeit: 8 ms
Schaltleistung: 100000 Schaltspiele
1 Logikausgang mit Relais, 1 "Ö" und 1 "S", Kontakt offen bei Störung
Minimales Schaltvermögen: 10 mA für 5 VDC
Maximales Schaltvermögen:
- bei ohmscher Last (cos j = 1 und L/R = 0 ms): 5 A für 250 VAC oder 30 VDC
- bei induktiver Last (cos j = 0,4 und L/R = 7 ms): 2 A für 250 VAC oder 30 VDC
Maximale Abtastzeit: 8 ms
Schaltleistung: 100000 Schaltspiele
13
