D.11
Anschluss für vorderes I/O-
Verbindungskabel
Die Verbindung zwischen der Hauptplatine und der vorderen I/O-Platine wird durch
ein kurzes Flachbandkabel hergestellt. Auf jeder Platine befindet sich ein Anschluss
(Samtec STMM-113-02-S-D). Die Pins des Verbindungskabelanschlusses werden in
der Abbildung dieses Abschnitts dargestellt und in der zugehörigen Tabelle
erläutert.

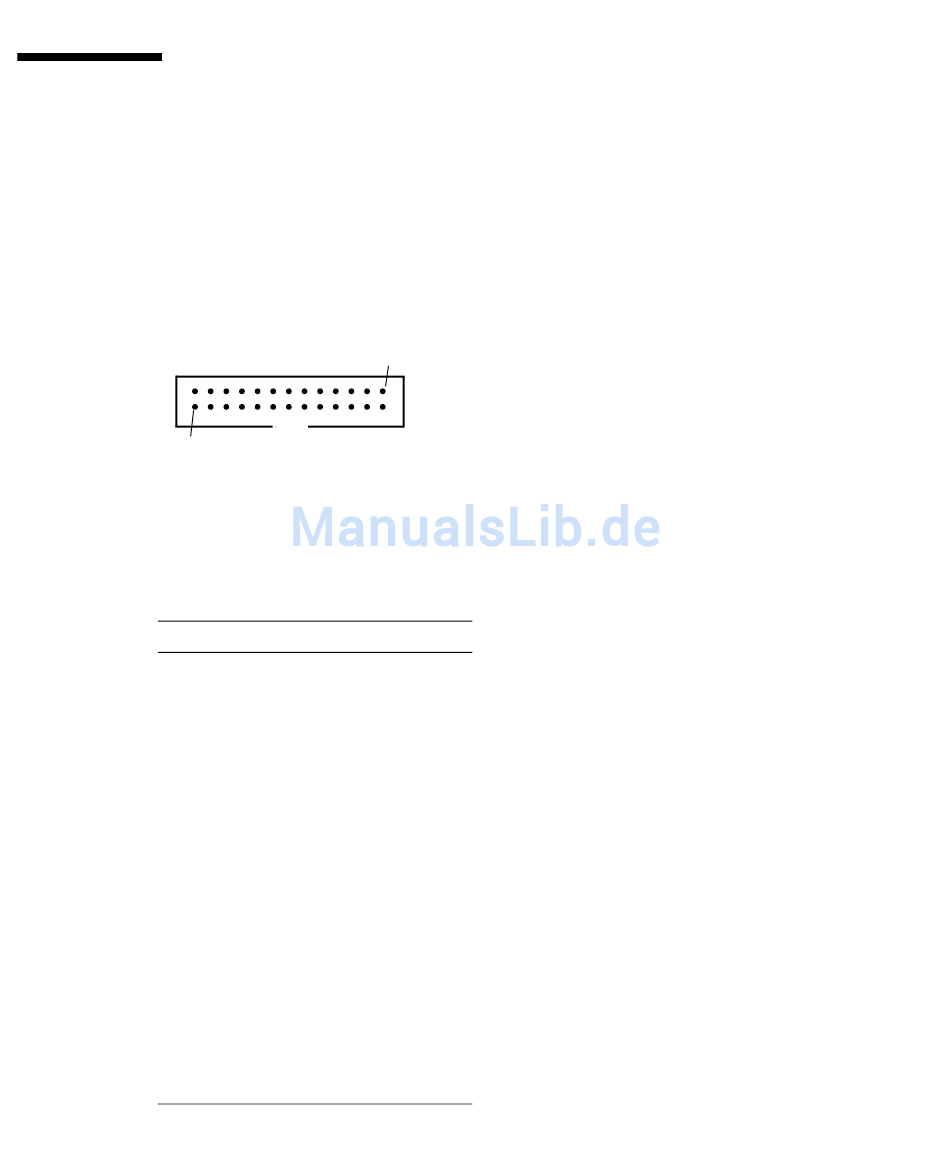

Pin 1
ABBILDUNG D-11
TABELLE D-11
Pin-Nummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
D-16
Sun Fire X4100 und Sun Fire X4200 Server Einrichtungs- und Wartungshandbuch • November 2005
Pin 26
Anschluss für vorderes I/O-Verbindungskabel
Pin-Belegung des Anschlusses für das vordere I/O-Verbindungskabel
Signalname
FRONT_USB2_N
FRONT_USB2_P
+5V
+3.3V AUX
FRONT_USB3_N
FRONT_USB3_P
GND
INTRUSION_SW
BMC_I2C_CLK
POWER_BUTTON_L
BMC_I2C_DAT
FRONT_IO_L
FR_IO_PRESENT_L
VDD_RTC
