Sun Microsystems Sun Fire X4100 Handbuch Seite 67

Netzteile (2)
PCI-
Kartensteckplätze (5)
GRASP-Platine
(Graphics Redirect and
Service Processor)

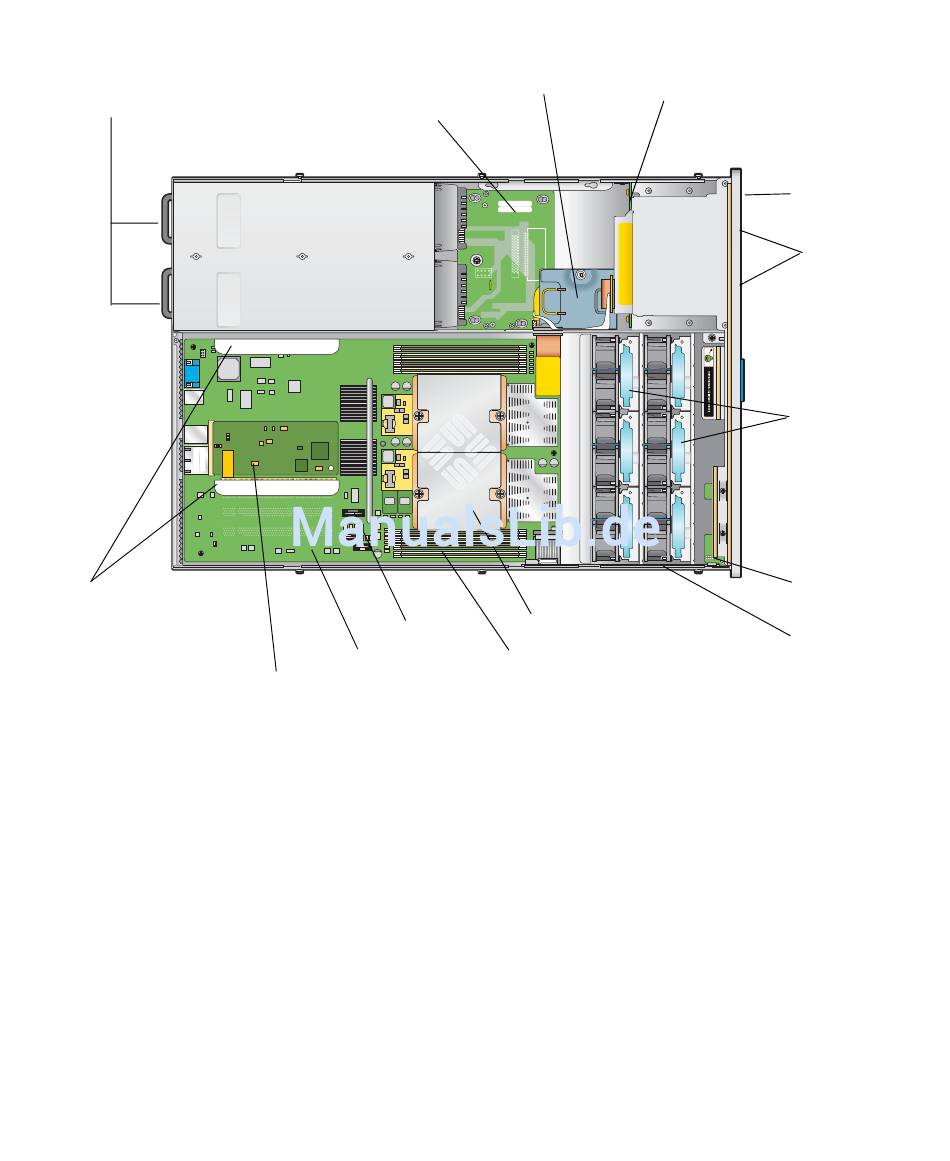

Lage der austauschbaren Komponenten des Sun Fire X4100
ABBILDUNG 3-5
Flex-Kabel (unter Kabelhalter)
Stromverteilungsplatine
Batterie
Hauptplatine
HDD-Anschlussleiste
CPUs und Kühlkörper (2)
DIMM-Module
(max. 4 für jede CPU)
Kapitel 3 Wartung des Sun Fire X4100 Servers
DVD-ROM-
Laufwerk
Festplattenlauf-
werke (2) (ohne
DVD-ROM-
Laufwerk sind
optional vier
HDDs möglich)
Lüftermodule (6)
Lüfteranschluss-
platinen (2)
(nicht sichtbar,
da unter
Lüftermodulen)
Anzeigenplatine
(Vorderseite)
Vordere
I/O-Platine
3-7
