Sun Microsystems Sun Fire X4100 Handbuch Seite 178

ABBILDUNG 4-43
9. Entfernen Sie alle CPUs von der Hauptplatine:
a. Drücken Sie leicht von oben auf den Kühlkörper, um eine Schrägstellung der
Komponente zu verhindern, während Sie im Wechsel die beiden
federgespannten Schrauben lösen, mit denen der Kühlkörper an der
Hauptplatine befestigt ist. Lösen Sie die Schrauben um jeweils eine halbe
Umdrehung (180 Grad), bis sie ganz herausgedreht sind und entfernt werden
können. Siehe
ABBILDUNG 4-44
4-50 Sun Fire X4100 und Sun Fire X4200 Server Einrichtungs- und Wartungshandbuch • November 2005

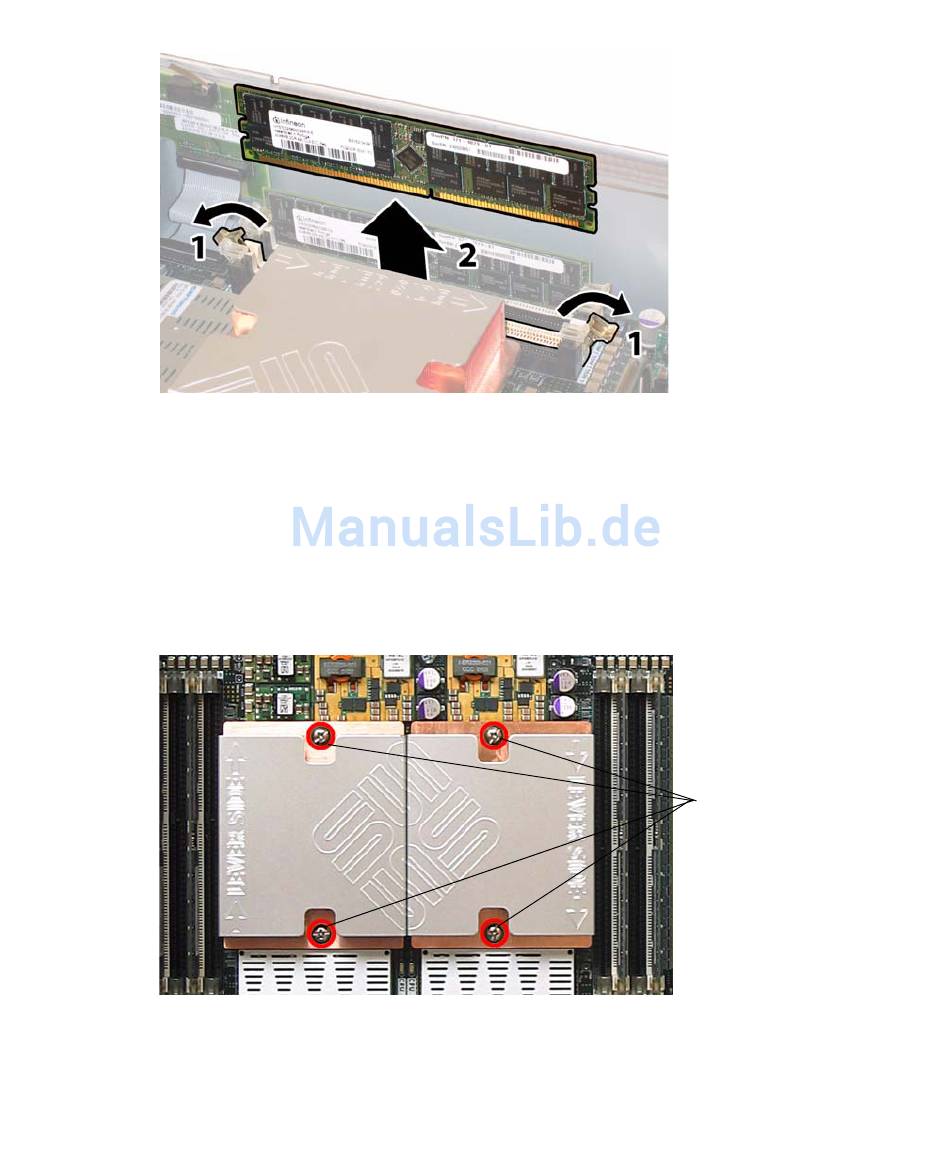

Ausbauen eines DIMM-Moduls
und
ABBILDUNG 4-44
Lage der Kühlkörperschrauben
.
ABBILDUNG 4-45
Die vier
Schrauben sind
mit einem roten
Kreis
gekennzeichnet.
