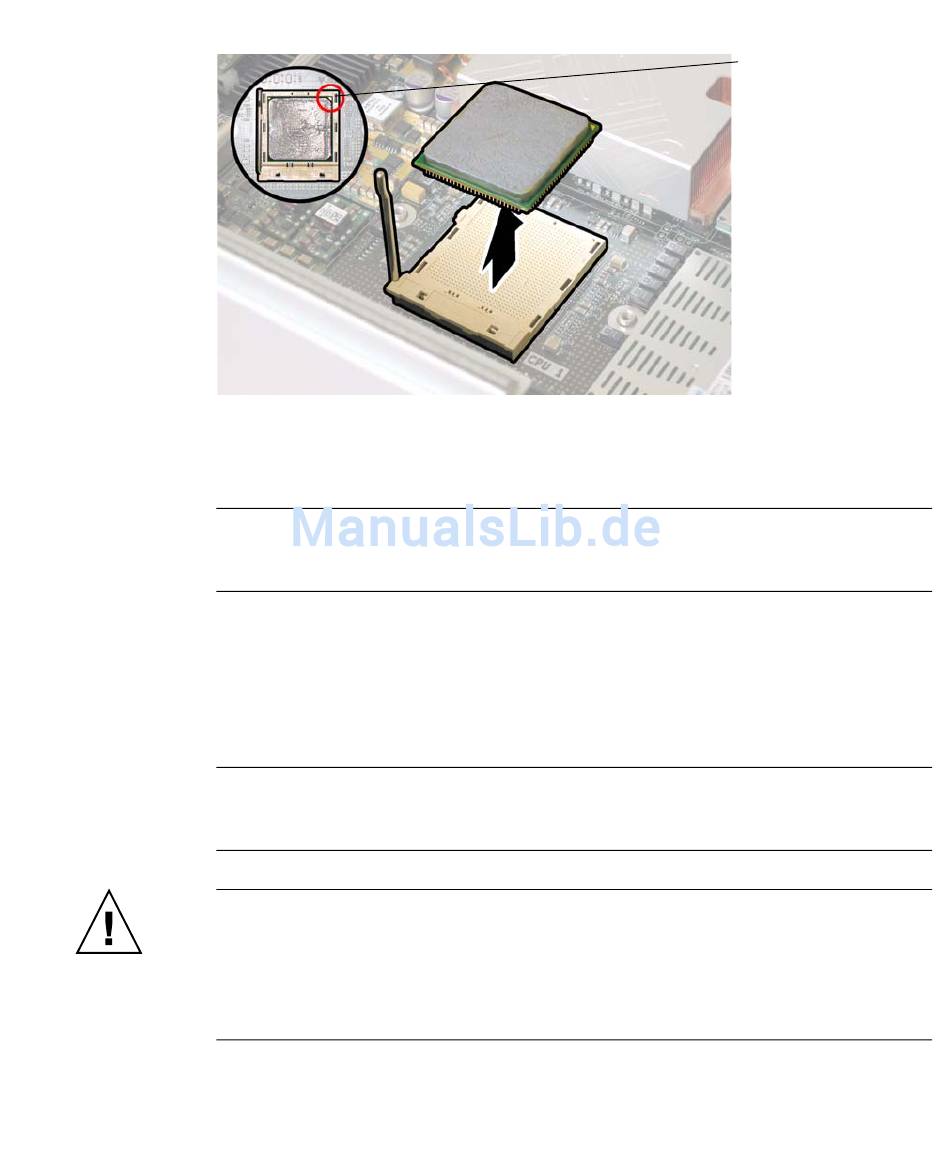

Ausrichtungsdreiecke
Entfernen der CPU aus dem Sockel
ABBILDUNG 4-11
6. Installieren Sie die neue CPU und den neuen Kühlkörper:
Hinweis – Die gleichzeitige Verwendung verschiedener CPU-Geschwindigkeiten
oder von Dual-Core- und Single-Core-CPUs wird nicht unterstützt. Verwenden Sie
stets zwei identische CPUs in Ihrem Server.
a. Nehmen Sie die neue CPU und den Kühlkörper aus der Verpackung.
b. Vergewissern Sie sich, dass sich der Feststellhebel in der senkrechten Position
befindet und der CPU-Sockel somit entriegelt ist.
c. Richten Sie die CPU wie in dargestellt im Sockel aus.
ABBILDUNG 4-11
Hinweis – Richten Sie das in einer Ecke der CPU aufgedruckte Dreieck auf das
kleine Dreieck am CPU-Sockel aus, wie in dem roten Kreis in
ABBILDUNG 4-11
dargestellt.
Achtung – Die Stifte der CPU sind sehr zerbrechlich. Wenn die CPU korrekt
ausgerichtet wird, ist beim Einsetzen in den CPU-Sockel praktisch kein Widerstand
zu spüren. Wenn Sie auch nur etwas mehr als einen leichten Widerstand spüren,
halten Sie ein, und prüfen Sie nochmals die Ausrichtung. Wenn eine falsch
ausgerichtete CPU mit Gewalt in den CPU-Sockel gedrückt wird, können beide Teile
beschädigt werden.
d. Setzen Sie die CPU-Stifte behutsam in den Sockel ein.
Kapitel 4 Wartung des Sun Fire X4200 Servers 4-15
