Lage der Komponenten des Sun Fire
X4200
die in diesem Kapitel behandelt werden.
Hintere Lüfterschublade
Netzteile (2)
PCI-Kartensteckplätze
(5)
GRASP-Platine (Graphics
Redirect and Service
Processor)

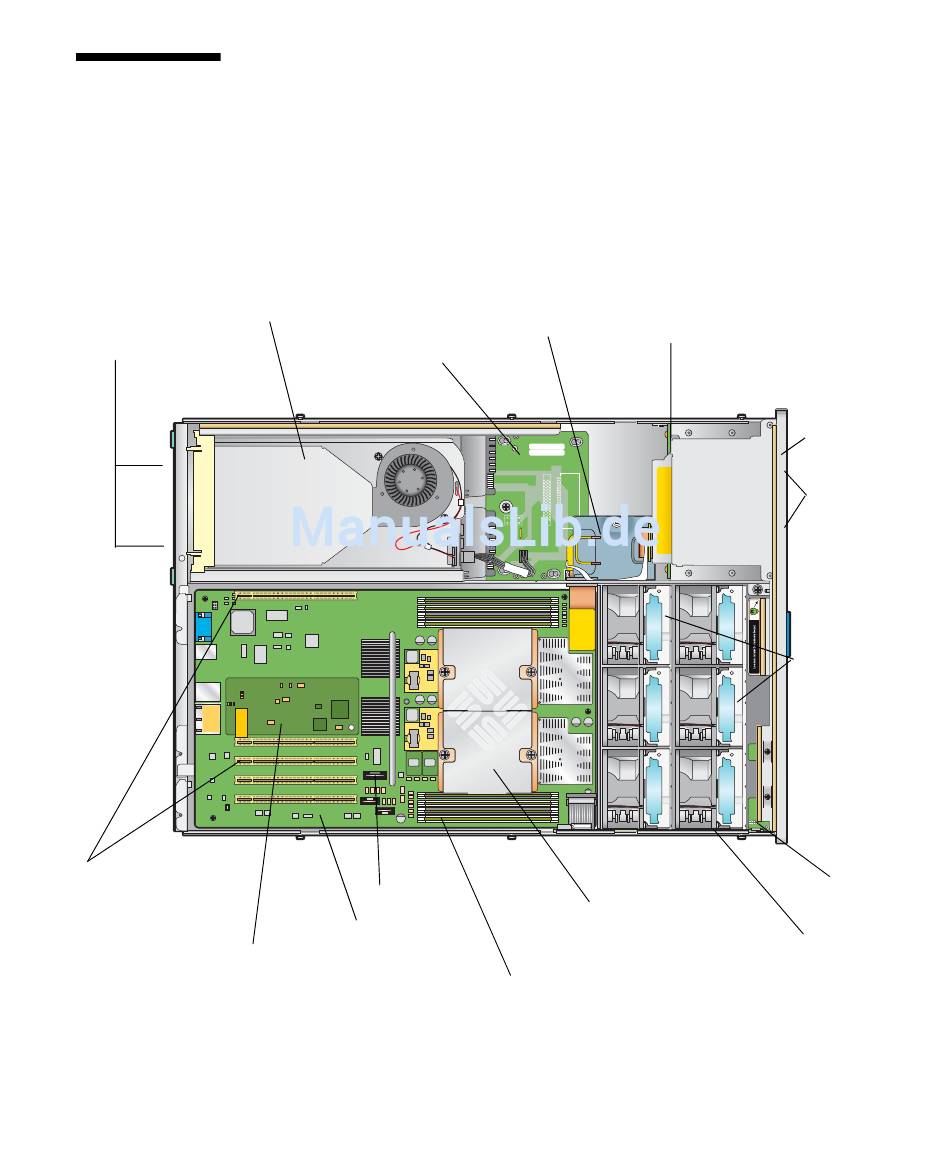

Lage der austauschbaren Komponenten des Sun Fire X4200
zeigt die Lage der austauschbaren Komponenten des Sun Fire X4200,
Flex-Kabel (unter Kabelhalter)
Stromverteilungsplatine
Batterie
Hauptplatine
HDD-Anschlussleiste
CPUs und Kühlkörper (2)
DIMM-Module (max. 4 für jede CPU)
Kapitel 4 Wartung des Sun Fire X4200 Servers
DVD-ROM-
Laufwerk
Festplattenlauf-
werke (4)
Lüftermodule (6)
platinen (2)
(nicht sichtbar,
da unter
Lüftermodulen)
(Vorderseite)
Vordere I/O-
Platine
4-7
