Systemkomponenten des Sun Fire X4100 Servers
ABBILDUNG 1-3
Servers bei abgenommenen oberen Abdeckungen.
Netzteile (2)
PCI-
Kartensteckplätze
und Riser (2)
GRASP-Platine (Graphics Redirect
and Service Processor)

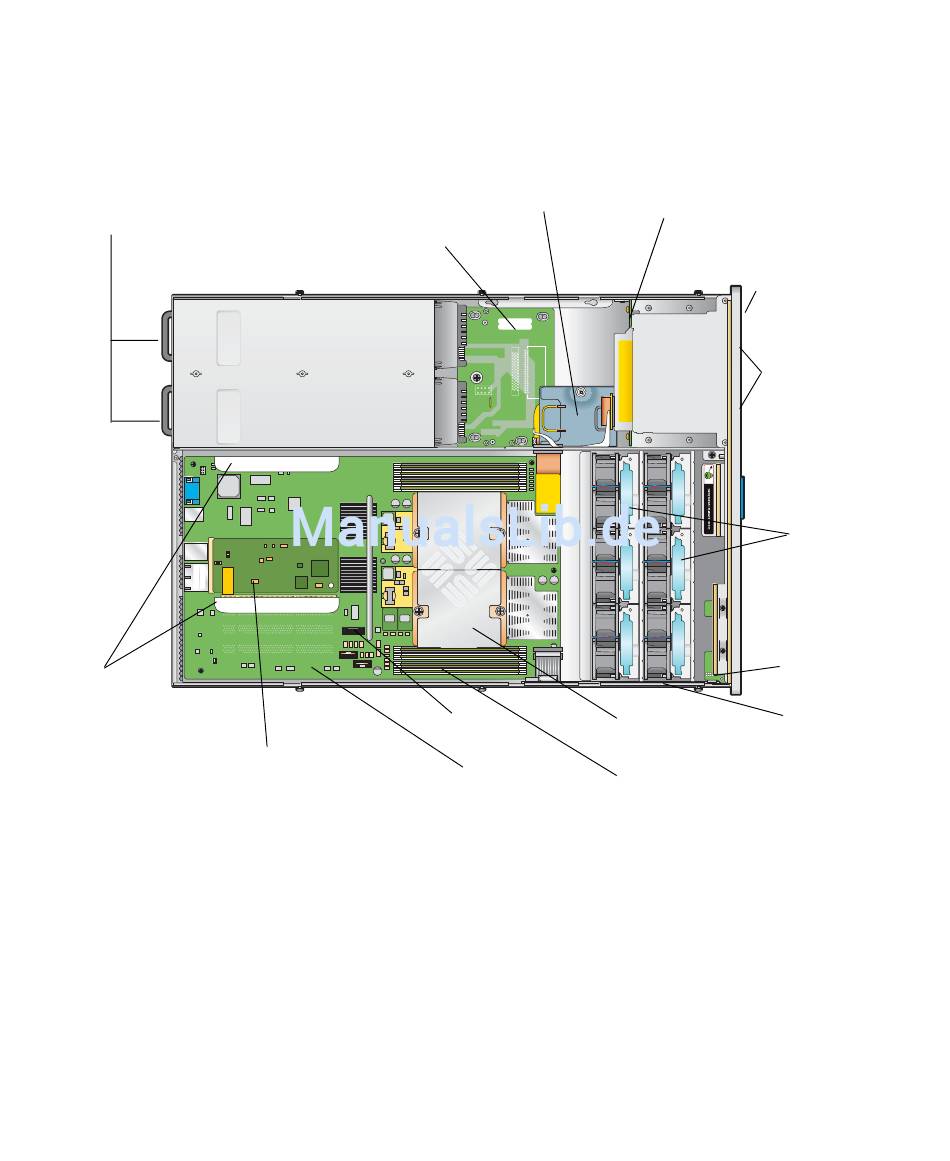

Lage der austauschbaren Komponenten des Sun Fire X4100
ABBILDUNG 1-3
zeigt die Lage der austauschbaren Komponenten des Sun Fire X4100
Flex-Kabel (unter Kabelhalter)
Stromverteilungsplatine
Batterie
Hauptplatine
Kapitel 1 Einführung in die Sun Fire X4100 und Sun Fire X4200 Server
HDD-Anschlussleiste
Lüfteranschlussplatinen
CPUs und Kühlkörper (2)
DIMM-Module (max. 4 für jede CPU)
DVD-ROM-Laufwerk
Festplattenlaufwerke
(2) (ohne DVD-ROM-
Laufwerk sind
optional vier HDDs
möglich)
Lüftermodule (6)
(2) (nicht sichtbar, da
unter Lüftermodulen)
Anzeigenplatine
(Vorderseite)
Vordere I/O-
Platine
