Hinweis – Um die Fehler-LEDs auf den Auswurfhebeln der DIMM-Steckplätze
sehen zu können, müssen Sie den Server auf Standby-Stromversorgung
herunterfahren; die Netzkabel müssen angeschlossen sein. Siehe
„Ausschalten des Servers", auf Seite
Die interne Systemsoftwarebezeichnung der DIMM-Steckplätze ist in
dargestellt.

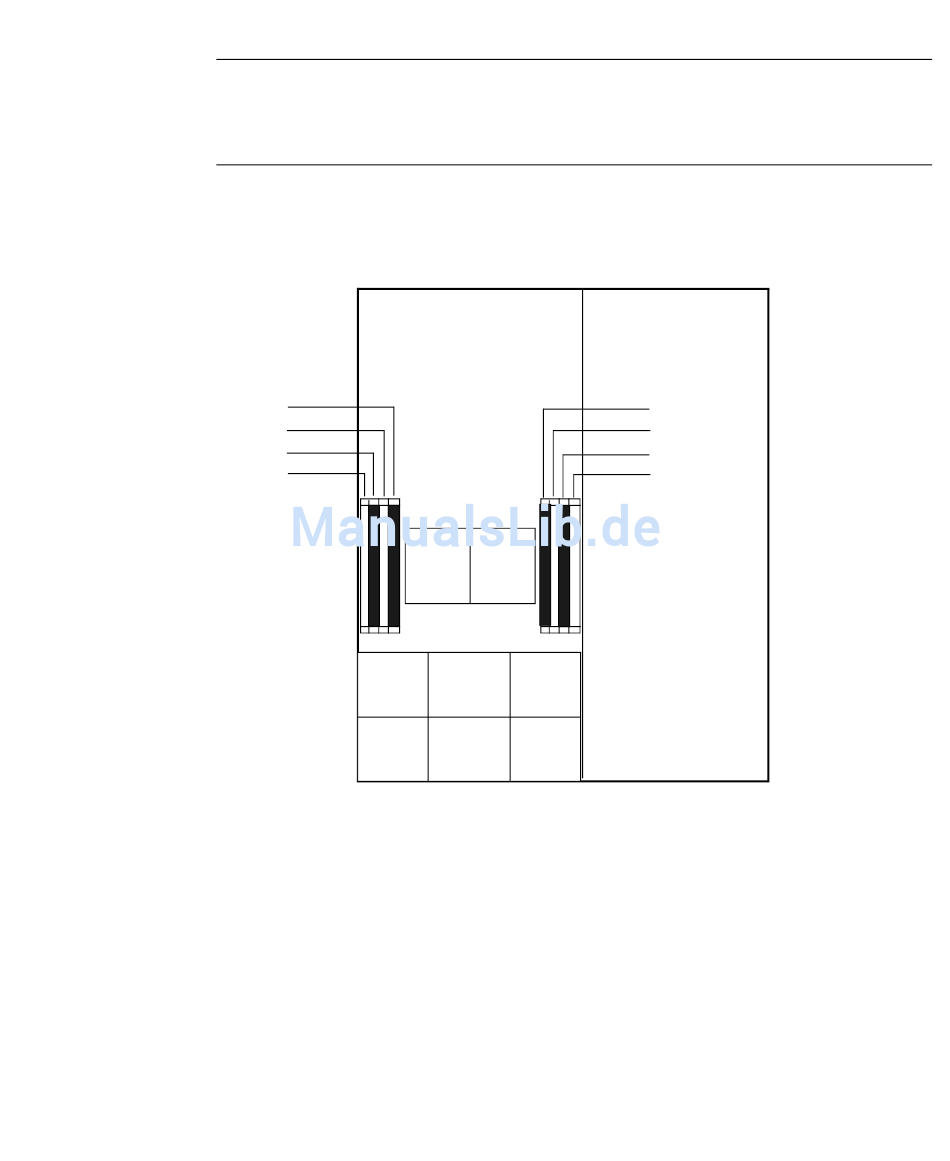

ABBILDUNG 3-39
CPU 1:
DIMM 3
DIMM 1
DIMM 2
DIMM 0
FT1
FM0
FT0
FM0
Bezeichnung der DIMM-Steckplätze im Sun Fire X4100
ABBILDUNG 3-39
5. Lesen Sie vor dem Aus- bzw. Einbau von DIMM-Modulen die folgende Liste mit
Richtlinien zur Speicherkonfiguration, und überprüfen Sie die Liste der
unterstützten DIMM-Konfigurationen in
Jede CPU unterstützt maximal vier DIMMs.
■
Die DIMM-Steckplätze sind paarweise angeordnet, und die DIMMs müssen
■
paarweise installiert werden (0 und 1, 2 und 3). Siehe
. Die paarweise Zusammengehörigkeit der Speicherkartensteckplätze
TABELLE 3-12
ist an den Farben Schwarz und Weiß zu erkennen.
3-2.
Rückansicht des Servers
CPU1 CPU0
FT1 FT1
FM1 FM2
FT1 FT1
FM1 FM2
Vorderansicht des Servers
TABELLE 3-12
Kapitel 3 Wartung des Sun Fire X4100 Servers
Abschnitt 3.2.1,
CPU 0:
DIMM 3
DIMM 1
DIMM 2
DIMM 0
:
ABBILDUNG 3-39
und
3-43
