D.5 VGA-Videoanschluss
Die Pins des VGA-Videoanschlusses werden in der Abbildung dieses Abschnitts
dargestellt und in der zugehörigen Tabelle erläutert.

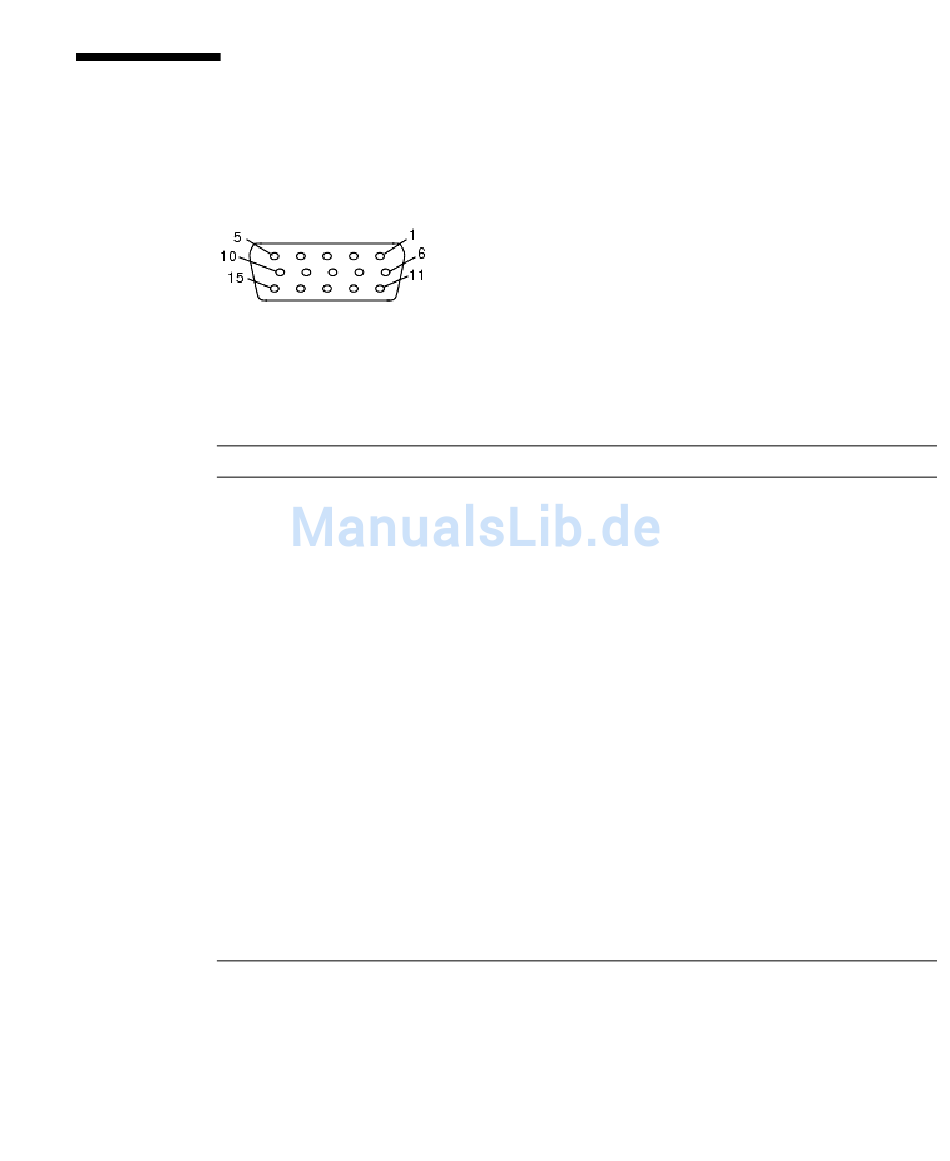

ABBILDUNG D-5
TABELLE D-5
Pin-Nummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
VGA-Videoanschluss
Pin-Belegung des VGA-Videoanschlusses
Pin-Name Beschreibung
RED Rot Signal
GRN Grün Signal
BLU Blau Signal
ID2 ID2 (Masse)
GND Masse
R_GND Rot Rücksignal (Masse)
G_GND Grün Rücksignal (Masse)
B_GND Blau Rücksignal (Masse)
KEY Kein Pin
S_GND Sync-Rückleitung (Masse)
ID0 ID0 (Masse)
ID1/SDA ID1 (Nicht belegt)
HSYNC Horizontalsynchronisation
VSYNC Vertikalsynchronisation
ID3/SCL ID3 (Nicht belegt)
Anhang D Pin-Belegung von Anschlüssen D-5
