Hinweis – Im Lieferumfang der neuen CPU sind zwei Spritzen mit Wärmeleitpaste
enthalten, verwenden Sie jedoch pro CPU nur jeweils eine Spritze. Tragen Sie die
Paste in dem in
ABBILDUNG 3-12
7. Drehen Sie den Kühlkörper richtig herum, und bringen Sie die beiden Federn
und Befestigungsschrauben wieder an.
Achtung – Der Kühlkörper sollte nicht mehr bewegt werden, nachdem er mit der
Oberseite der CPU in Berührung gekommen ist. Durch zu viel Bewegung kann die
Wärmeleitpaste verrutschen, was zu einer Beschädigung der Komponenten führen
kann.
8. Sie müssen den Kühlkörper sorgfältig über der CPU positionieren und ausrichten.
Hinweis – Der Kühlkörper ist nicht symmetrisch und muss daher ausgerichtet
werden, bevor er auf die CPU gelegt werden kann. Drehen Sie den Kühlkörper so,
dass die Aufschrift „Lever Side" und die Pfeile oben auf dem Kühlkörper zu der
Seite des CPU-Sockels weisen, auf der sich der Feststellhebel befindet. Beachten Sie
außerdem, dass die Hälfte des Sun Microsystems-Logos, das sich auf der Oberseite
des Kühlkörpers befindet, bei richtiger Ausrichtung auf den daneben liegenden
Kühlkörper ein vollständiges Logo ergibt. Siehe
9. Legen Sie den Kühlkörper auf die CPU, und richten Sie dabei die
Befestigungsschrauben auf die Öffnungen in der Hauptplatine aus.
10. Ziehen Sie die beiden Befestigungsschrauben des Kühlkörpers abwechselnd um
jeweils eine halbe Umdrehung (180 Grad) an, bis beide Federn vollständig
zusammengedrückt sind.
3-16
Sun Fire X4100 und Sun Fire X4200 Server Einrichtungs- und Wartungshandbuch • November 2005
dargestellten Muster auf.

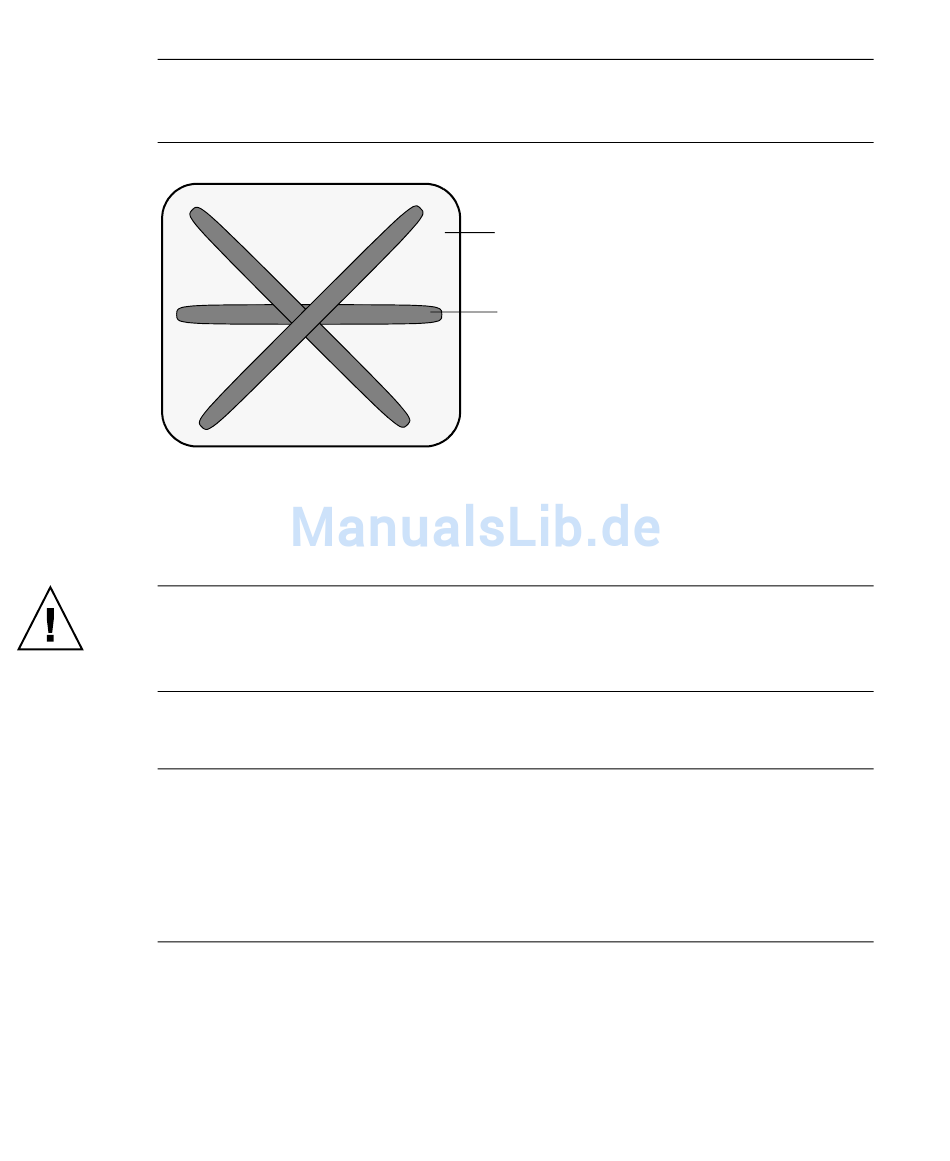

ABBILDUNG 3-12
Muster zum Auftragen der Wärmeleitpaste
CPU-Oberfläche
Streifen aus Wärmeleitpaste
ABBILDUNG 3-8
.
