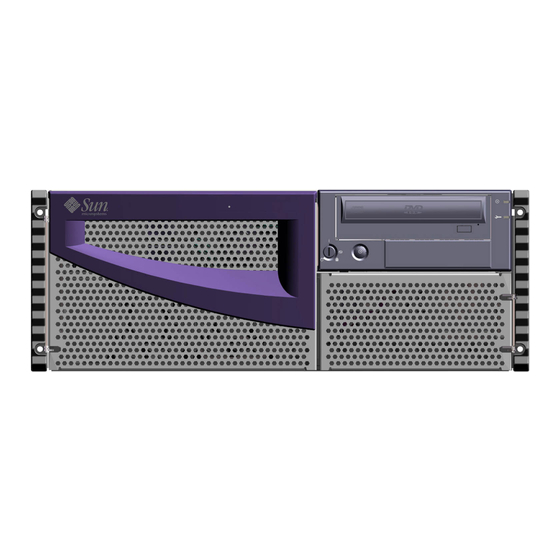

- Seite 1 Sun Fire 280R Server Handbuch ™ zu Installation und Rack-Montage Sun Microsystems, Inc. 4150 Network Circle Santa Clara, CA 95054 U.S.A. Bestellnummer: 817-0417-10 Oktober 2002, Ausgabe A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: docfeedback@sun.com...
- Seite 2 Warenzeichen oder Dienstleistungsmarken von Sun Microsystems, Inc., in den USA und in anderen Ländern. Alle SPARC- Warenzeichen werden unter Lizenz verwendet und sind Warenzeichen oder eingetragene Warenzeichen von SPARC International, Inc., in den USA und in anderen Ländern. Produkte, die SPARC-Warenzeichen tragen, basieren auf einer von Sun Microsystems, Inc., entwickelten Architektur.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorbereitungen 5 Auspacken des Systems 5 Überprüfen des Inhalts der Lieferung 6 Inhalt von Zubehörkarton und Ausziehschienenkarton 7 Einbau des Systems in das Rackgehäuse 9 Installationsoptionen 9 Bevor Sie mit der Installation beginnen 10 Erforderliche Werkzeuge 10 Sicherheitsvorkehrungen 11 Ansicht der montierten Ausziehschienen Vorbereiten des Rackgehäuses 12 Einbau der Ausziehschienen in das Rackgehäuse 15... - Seite 4 So schließen Sie ein ASCII-Terminal an 28 Installieren einer Grafikkonsole 29 Abschließen der Rack-Montage 31 Einschalten des Systems 32 Installieren des Betriebssystems 34 Installieren der Online-Dokumentation 34 Anforderungen an das Rack 35 Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
-
Seite 5: Vorbereitungen
Wartungspersonal durchgeführt werden. Wenn Ihre Systemoptionen nicht vollständig eingebaut sind, ziehen Sie das Sun Fire 280R Server Benutzerhandbuch oder das Sun Fire 280R Server Service Manual für Einbauanweisungen zu Rate oder nehmen Sie Kontakt mit einer qualifizierten Wartungsfirma auf. Überprüfen Sie alle Transportkartons auf Anzeichen von Beschädigungen. -
Seite 6: Überprüfen Des Inhalts Der Lieferung
Sun Microsystems oder Ihren Sun-Vertriebsbeauftragten bzw. Ihren Händler, wenn Teile fehlen. Überprüfen des Inhalts der Lieferung Der Transportkarton enthält die folgenden Teile: Sun Fire 280R Server Zubehörkarton Ausziehschienenkarton Zubehörkarton Ausziehschienen- karton Server Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... -
Seite 7: Inhalt Von Zubehörkarton Und Ausziehschienenkarton
Inhalt von Zubehörkarton und Ausziehschienenkarton Für jeden Server, den Sie in ein Rack einbauen möchten, wird Ihnen ein Rack- Montage-Kit von Sun geliefert Die Zubehör- und Ausziehschienenkartons enthalten einen montierten Ausziehschienensatz für die Rackmontage sowie die folgenden Teile: Montierte Ausziehschienen Netzkabel Schlüssel Kleinteile... - Seite 8 Seite 23. Das Erdungsarmband ist für das Einbauen in das Rack nicht erforderlich. Sowohl Erdungsarmband als auch Schlüssel werden für Vorgehensweisen benötigt, die im Sun Fire 280R Server Service Manual und dem Sun Fire 280R Server Benutzerhandbuchbeschrieben sind. Der Zubehörkarton enthält auch einen Plastikbeutel mit Kleinteilen, der Schrauben, Muttern und Unterlegscheiben (unten in tatsächlicher Größe abgebildet) enthält.
-
Seite 9: Einbau Des Systems In Das Rackgehäuse
In diesem Kapitel wird Schritt für Schritt erläutert, wie Sie den Server in ein Sun- Erweiterungsgehäuse oder ein anderes EIA-konformes Rackgehäuse einbauen können. Zum Einbau eines Sun Fire 280R -Servers in einem Rack führen Sie die folgenden Arbeitsschritte in der angegebenen Reihenfolge aus: „Installationsoptionen“... -
Seite 10: Bevor Sie Mit Der Installation Beginnen
Rackgehäusen. Verstellbarer Schraubenschlüssel zum Festziehen der Muttern an den Montagewinkeln Wasserwaage, um (falls erforderlich) das Rackmount-Gehäuse von vorne nach hinten und von einer Seite zur anderen horizontal auszurichten. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... -
Seite 11: Sicherheitsvorkehrungen
Installieren Sie das System so weit unten im Rackgehäuse wie möglich. Damit das Rack nicht instabil wird, dürfen Sie das System nicht über Geräten installieren, die leichter als das Gewicht des Sun Fire 280R Servers (Maximal 34 kg) sind. Achtung –... -
Seite 12: Ansicht Der Montierten Ausziehschienen
2. Stabilisieren Sie das Rackgehäuse, indem Sie die Stabilisierungsständer ausklappen oder das Rackgehäuse fest am Boden verschrauben. Siehe dazu die mit dem Rackgehäuse gelieferten Anweisungen und lesen Sie Anhang A. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... - Seite 13 3. Nehmen Sie die Seitenverkleidungen des Racks (sofern vorhanden) ab. Siehe dazu die mit dem Rackgehäuse gelieferten Anweisungen. Wenn die Seitenverkleidungen abgenommen werden, sind die Muttern und Schrauben, mit denen Sie das System im Rackgehäuse befestigen, möglicherweise besser zugänglich. 4. Messen Sie die Tiefe des Rackgehäuses. Weitere Informationen über Tiefenbereiche in EIA-konformen Industriestandard- Rackgehäusen finden Sie in Vertikale Montagestreben in Anhang A.
- Seite 14 Ausziehschiene verwenden Sie nur zwei der drei Bohrungen. Markieren Sie die entsprechenden Bohrungen an der vorderen rechten vertikalen Montagestrebe des Racks. Streben- bohrungen Einbauhilfe Schienenmontage- bohrungen am Server Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
-
Seite 15: Einbau Der Ausziehschienen In Das Rackgehäuse
Einbau der Ausziehschienen in das Rackgehäuse Sie können entweder die Bohrungen der Rackschiene zählen oder die Einbauhilfe verwenden, um sicherzustellen, dass jede Ausziehschiene von vorn nach hinten und von einer Seite zur anderen in derselben Höhe in dem Rack eingebaut ist.Weitere Informationen zur Verwendung der Einbauhilfe finden Sie in Schritt 5 von „Vorbereiten des Rackgehäuses“... - Seite 16 Vergewissern Sie sich, dass die hinteren Winkel sicher an jeder Ausziehschiene befestigt sind. 4. Schieben Sie jede Ausziehschiene in das Rack, bis jede Schiene vollständig in das Rackgehäuse eingezogen ist. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
-
Seite 17: Einbauen Des Systems In Das Rack
Einbauen des Systems in das Rack 1. Schieben Sie die Kugellager-Laufschiene vorwärts, bis die Montagemarkierung (Delle) die Laufschiene in der vorderen Position in jeder Innenschiene hält. Achtung – Vergewissern Sie sich, dass jede Kugellager-Laufschiene vorne an jeder Innenschiene befestigt ist, bevor Sie irgendein System in die Ausziehschienen einsetzen. - Seite 18 4. Halten Sie den Server gerade und Schieben Sie ihn gleichmäßig in das Rackgehäuse, bis sich die innersten Gleitträger nicht weiter in die Ausziehschiene hineinschieben lassen. Die innersten Gleitträger sind werkseitig an den Seiten des Servergehäuses montiert. innerste Gleitträger Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
- Seite 19 5. Drücken Sie auf beiden Seiten des Gehäuses den Flachfederverschluss, der an die innersten Gleitträger montiert ist, und schieben Sie den Server ganz in das Rack hinein. Flachfederverschluss Tipp – Schieben Sie den Server langsam und vorsichtig herein und hinaus, um sicherzustellen, dass die Ausziehschienen und die innersten Gleitträger korrekt funktionieren.
- Seite 20 Ziehen Sie die acht 10-32 Schrauben fest, die die Ausziehschienen an den vertikalen Montagestreben des Racks befestigen. Ziehen Sie vorne und hinten die 10-32 Schrauben fest Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
- Seite 21 7. Befestigen Sie den Server an den Montagestreben. Befestigen Sie das System mit den Sicherungsschrauben an der Zierleiste oben und unten an den Montagestreben. Zierleiste Sicherungsschrauben Kapitel 2 Einbau des Systems in das Rackgehäuse...
- Seite 22 Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
-
Seite 23: Einrichten Des Systems
„Abschließen der Rack-Montage“ auf Seite 31 „Einschalten des Systems“ auf Seite 32 „Installieren des Betriebssystems“ auf Seite 34 „Installieren der Online-Dokumentation“ auf Seite 34 Wenn Sie das System ausschalten müssen, schlagen Sie im folgenden Handbuch nach: Sun Fire 280R Server Benutzerhandbuch. -
Seite 24: Anschließen Des Netzkabels
Kunststoffkabelbinder und eine Halterung, die in die Rückseite des Systems eingesetzt ist. Verwenden Sie diese Zugentlastungen zur Behandlung der Netzkabel, nachdem Sie die Kabel in die AC-Buchsen in dem Server gesteckt haben. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... - Seite 25 Zur Verwendung einer Zugentlastung führen Sie das lose Ende des Kabelbinders um das Netzkabel herum und stecken den Kabelbinder durch die Öffnung in der Entlastungshalterung. Ziehen Sie den Kabelbinder am Ende fest. 4. Schließen Sie das andere Ende des Netzkabels an das Stromverteilungsmodul in dem Rackgehäuse oder an eine Netzsteckdose an.
-
Seite 26: Anschließen Des Twisted-Pair-Ethernet-Kabels (Tpe-Kabel)
1. Schließen Sie das TPE-Kabel an den RJ-45 Anschluss auf der Rückseite des Servers an. 2. Schließen Sie das andere Ende des Kabels an die TPE-Steckdose in der Wand oder im Boden an. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... -
Seite 27: Installieren Einer Systemkonsole
Statten Sie den Server mit einer Grafikkarte, einem Monitor und einer Tastatur aus. Hinweis – Die obigen Komponenten werden nicht mit dem Server zusammen geliefert. So richten Sie eine tip-Verbindung ein Informationen zum Einrichten einer tip-Verbindung finden Sie im Sun Fire 280R Server Benutzerhandbuch. Kapitel 3 Einrichten des Systems... -
Seite 28: So Schließen Sie Ein Ascii-Terminal An
3. Stellen Sie am Terminal die Empfangsoptionen ein: 9600 Baud 8-Bit-Signal ohne Parität und 1 Stoppbit. Für weitere Informationen ziehen Sie die mit Ihrem Terminal mitgelieferte Dokumentation zu Rate. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... -
Seite 29: Installieren Einer Grafikkonsole
Server Benutzerhandbuch. 1. Installieren Sie die Grafikkarte in einem freien PCI-Steckplatz. Näheres finden Sie im Sun Fire 280R Server Service Manual, oder wenden Sie sich an einen qualifizierten Sun-Kundendienst. 2. Verbinden Sie das Videokabel des Monitors mit dem Videoanschluß der Grafikkarte. - Seite 30 4. Verbinden Sie das USB-Kabel der Tastatur mit einem USB-Anschluss auf der Rückseite. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
-
Seite 31: Abschließen Der Rack-Montage
5. Verbinden Sie das USB Kabel der Maus mit einem USB-Anschluss auf der Rückseite. Abschließen der Rack-Montage Näheres zu den folgenden Schritten finden Sie in Ihren mit dem Rack gelieferten Anweisungen. 1. Verlegen und führen Sie die Stromkabel und die anderen Kabel innerhalb des Rackgehäuses. -
Seite 32: Einschalten Des Systems
2. Schalten Sie den Monitor bzw. das Terminal ein (sofern vorhanden). 3. Stellen Sie den Schlüsselschalter an der Vorderseite des Systems in die Position „Ein/Aus“. Stecken Sie (falls erforderlich) den Systemschlüssel in den Schlüsselschalter. Position Strom-Ein/Aus Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... - Seite 33 Hinweis – Wenn Sie den Strom in dem System abschalten wollen, sehen Sie bezüglich näherer Informationen in das Sun Fire 280R Server Benutzerhandbuch. 6. Entfernen Sie den Schlüssel aus dem Schlüsselschalter und bewahren Sie ihn an einem sicheren Ort auf.
-
Seite 34: Installieren Des Betriebssystems
Das Dokumentations-Kit umfaßt eine CD-ROM-kompatible CD mit Online- Dokumentation, in der die Verwendung, Wartung und Instandhaltung des Systems beschrieben sind. Die Installationsanweisungen finden Sie in den mit der CD gelieferten Dokumenten. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002... -
Seite 35: Anforderungen An Das Rack
Merkmal des Racks Anforderungen Tragfähigkeit Das Rack muss das Gewicht der Anzahl an Sun Fire 280R Servern, wie Sie in das Rack einbauen, (jeder wiegt bis zu 34 kg) plus der Rack-Montageteile sowie aller anderen installierten Geräte sicher tragen können. - Seite 36 75,6 cm über die vorderen vertikalen Montagestreben des Racks hinaus. Feuerschutz Das Rack muss den Anforderungen der Underwriters Laboratories, Inc., und des TÜV Rheinland N.A. für den Feuerschutz entsprechen. Sun Fire 280R Server Handbuch zu Installation und Rack-Montage • Oktober 2002...
