D.10
Sammelschienenanschluss auf
Hauptplatine
Die Hauptstromversorgung der Hauptplatine erfolgt über eine Sammelschiene. Auf
der Unterseite der Hauptplatine befinden sich breite, flache Anschlüsse zum
Verbinden von +12 V und Masse. Die Anschlüsse sind für 50 A ausgelegt. Die
Anschlüsse zum Verbinden der Sammelschiene mit der Hauptplatine werden in der
Abbildung dieses Abschnitts dargestellt und in der zugehörigen Tabelle erläutert.

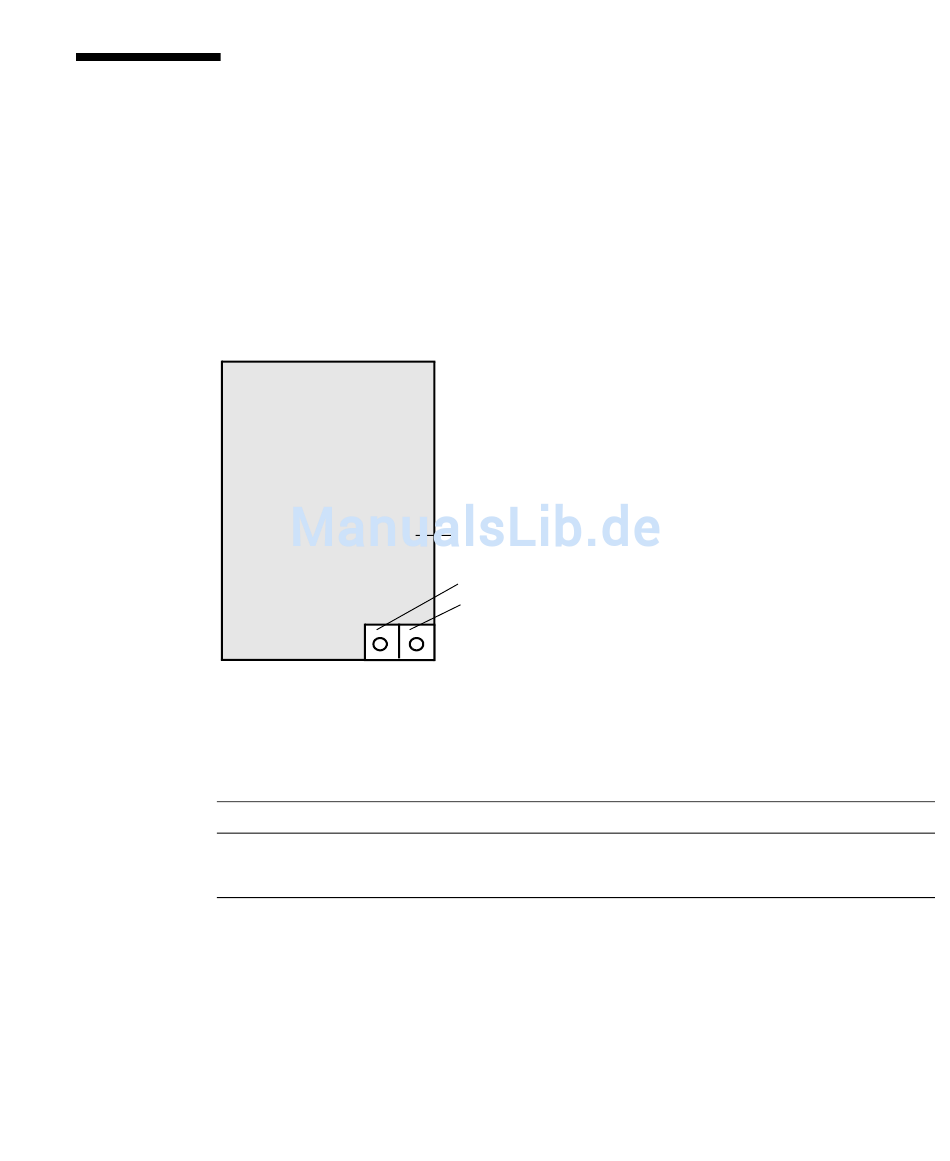

Rückansicht des Servers
ABBILDUNG D-10
TABELLE D-10
Anschlussnummer
1
2
Hauptplatine
Anschluss 1
Anschluss 2
Sammelschienenanschluss auf Hauptplatine
Pin-Belegung des Sammelschienenanschlusses auf der Hauptplatine
Anschlussname
+12V
GND
Beschreibung
+12 V Gleichstrom zur Hauptplatine
Masse
Anhang D Pin-Belegung von Anschlüssen
D-15
