4. Drücken Sie den aus der Karte herausragenden Abstandshalter aus Kunststoff
zusammen, um die Sicherungslaschen zu entsperren. Siehe
Wenn Sie die Sicherungslaschen schlecht mit den Fingern fassen können, verwenden
Sie eine schmale Zange.

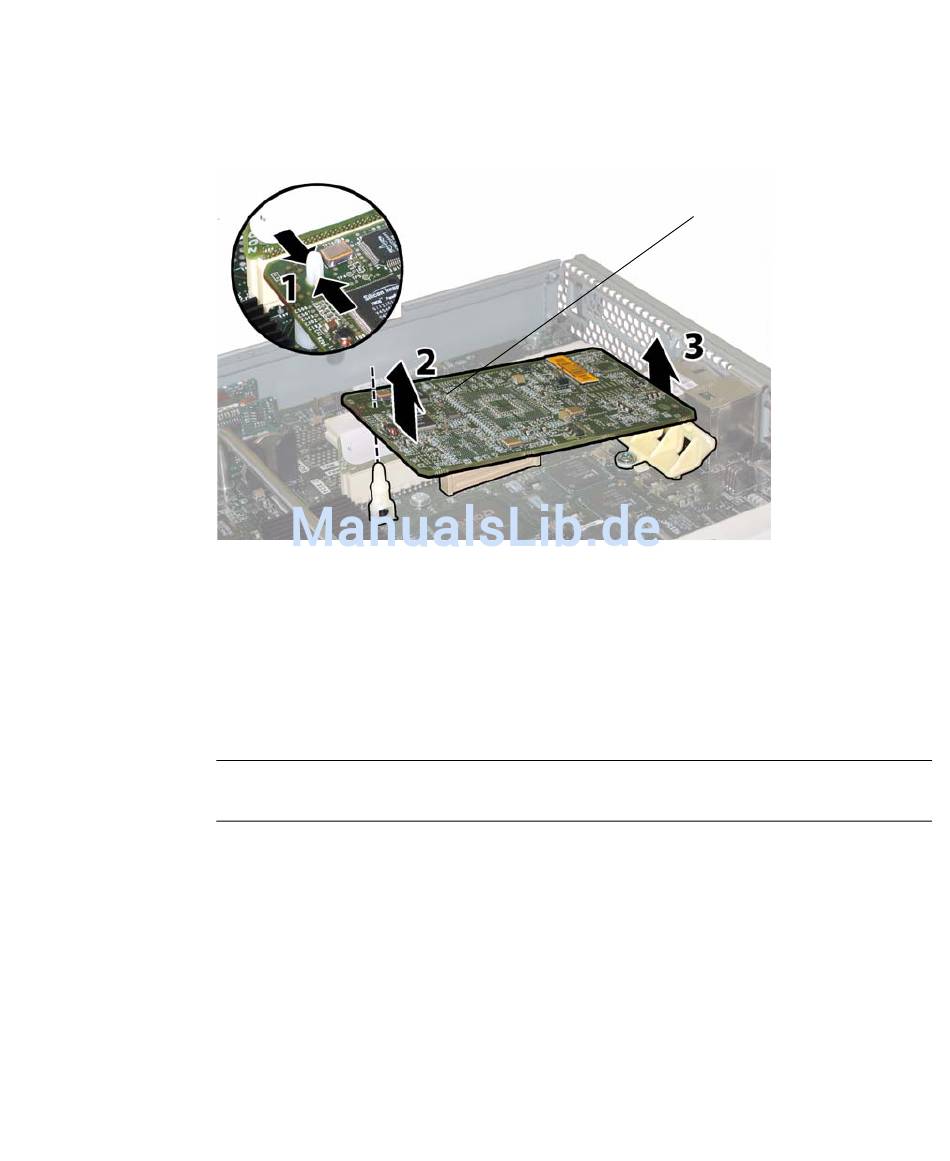

Ausbauen der GRASP-Platine
ABBILDUNG 3-30
5. Heben Sie die Ecke der GRASP-Platine so weit an, dass sie die Sicherungslasche
nicht mehr berührt.
6. Drehen Sie die vordere Kante der GRASP-Platine nach oben, um die Platine aus
der hinteren Kunststoffhalterung zu lösen und ihren Anschlussstecker aus der
Hauptplatine zu ziehen.
Hinweis – Achten Sie darauf, die GRASP-Platine beim Aus- und Einbau nicht zu
verbiegen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Netzstrom-LED CR1
Kapitel 3 Wartung des Sun Fire X4100 Servers
.
ABBILDUNG 3-30
3-33
