ABBILDUNG 3-51
14. Lösen und entfernen Sie die acht Kreuzschlitzschrauben, mit denen die
Hauptplatine am Gehäuseboden befestigt ist. In
sich die acht Schrauben befinden.
15. Entfernen Sie mithilfe eines 8-mm-Sechskantschlüssels die
Sammelschienenschrauben von der Hauptplatine. Siehe
Hinweis – Wenn Sie während dieses Verfahrens aus irgendeinem Grund die HDDs
aus dem Server ausbauen, müssen Sie beim Einbau der HDDs darauf achten, sie
wieder in ihren ursprünglichen Schacht einzusetzen. Verwenden Sie ein PostIt oder
eine andere Methode, um die HDDs beim Ausbau vorübergehend zu kennzeichnen.
3-54 Sun Fire X4100 und Sun Fire X4200 Server Einrichtungs- und Wartungshandbuch • November 2005

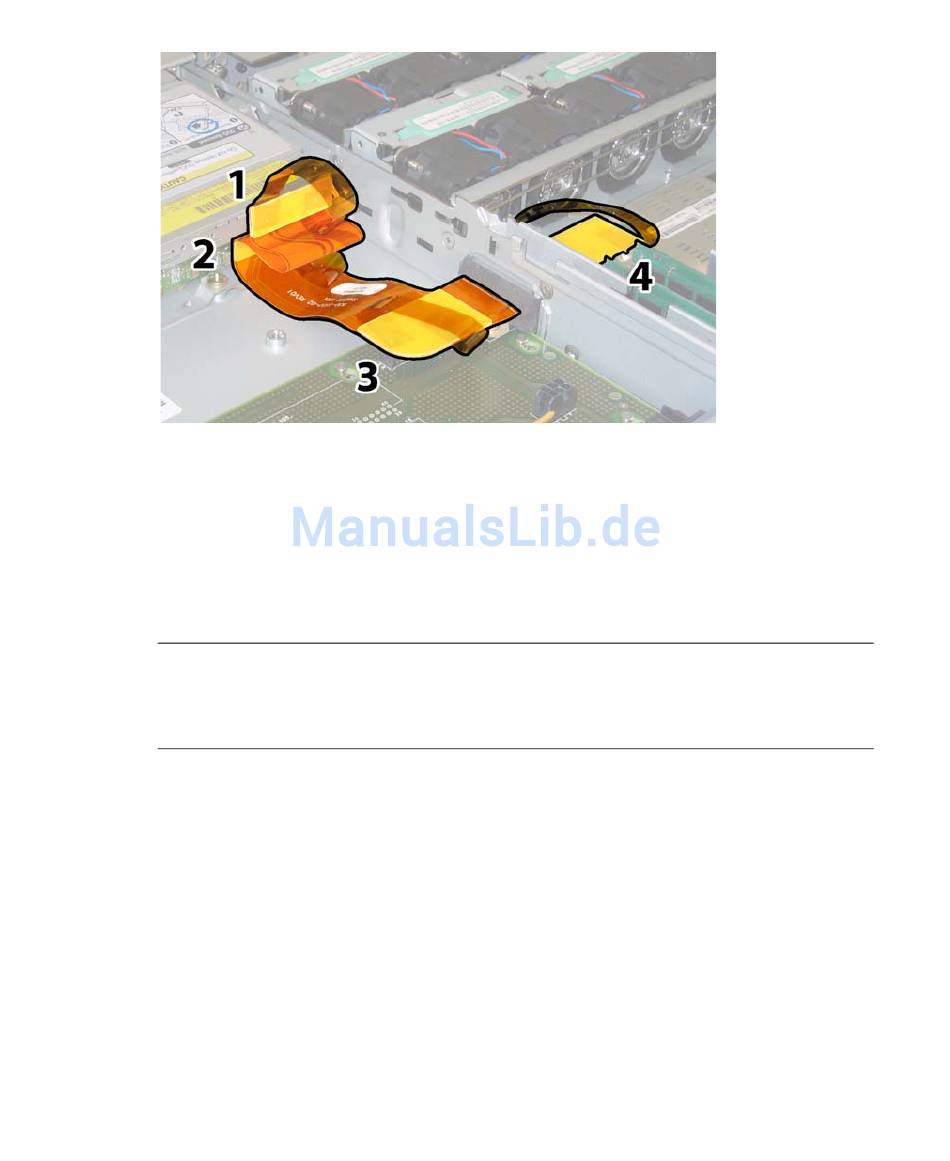

Ziehen der vier Flex-Kabelstecker
sehen Sie, wo
ABBILDUNG 3-52
ABBILDUNG 3-52
.
