4.1.2 Anschluss für Telco-Alarm
Für den am Shelf-Alarmbedienfeld befindlichen Anschluss für Telco-Alarm wird
eine standardmäßige Micro-DB-15-Verbindung verwendet.
9
1
ABBILDUNG 4-4
In
TABELLE 4-4
aufgelistet.
TABELLE 4-4
Pin-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
-
4-6 Netra CT 900 Server Installationshandbuch • Januar 2007
15
8

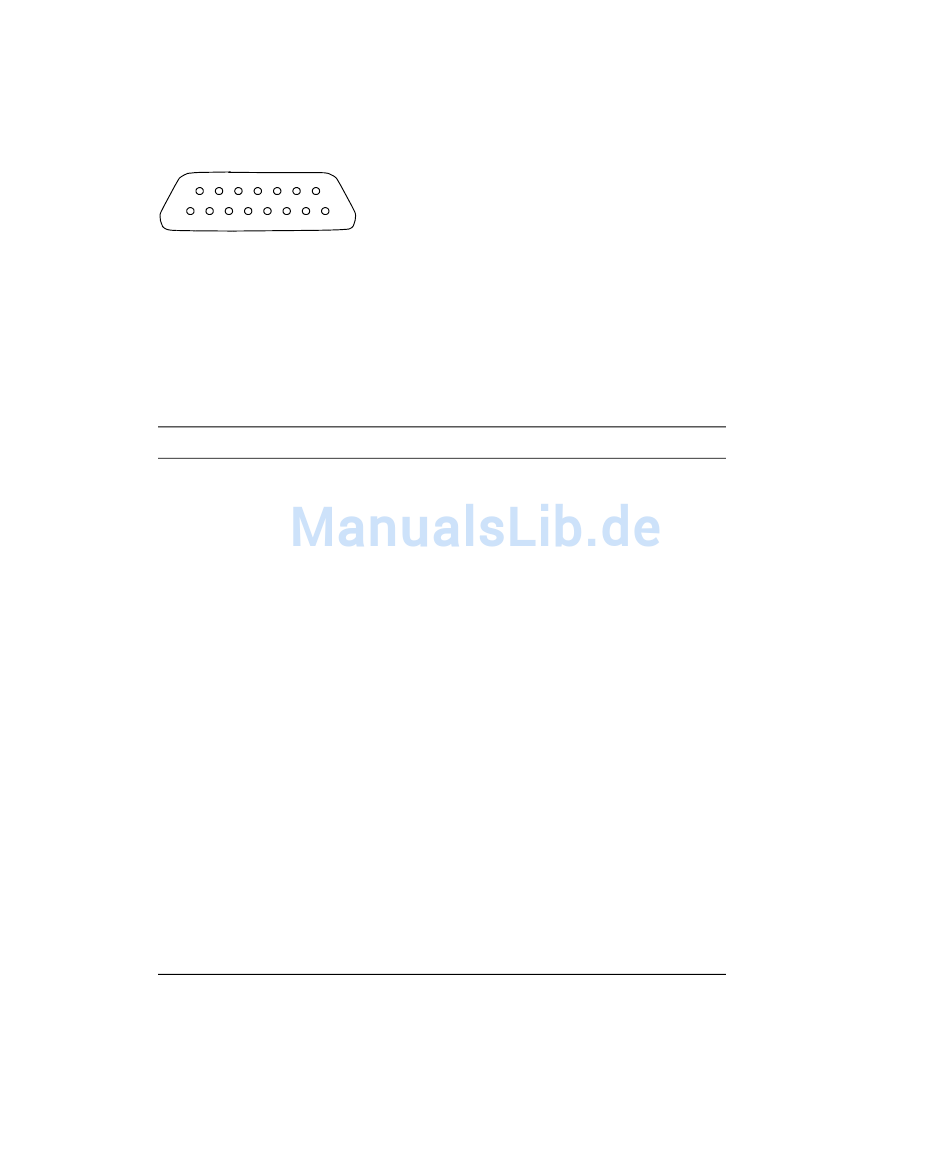

Darstellung des DB-15-Anschlusses

werden die Pin-Ausgangssignale des Anschlusses für Telco-Alarm
Pin-Ausgangssignale des Anschlusses für Telco-Alarm
Signal Beschreibung
AMIR+ MinorReset+
AMIR- MinorReset-
AMAR+ MajorReset+
AMAR- MajorReset-
ACNO CriticalAlarm – Arbeitskontakt
ACNC CriticalAlarm – Ruhekontakt
ACCOM CriticalAlarm – Umschaltkontakt
AMINO MinorAlarm – Arbeitskontakt
AMINC MinorAlarm – Ruhekontakt
AMINCOM MinorAlarm – Umschaltkontakt3
AMANO MajorAlarm – Arbeitskontakt
AMANC MajorAlarm – Ruhekontakt
AMACOM MajorAlarm – Umschaltkontakt
APRCO PwrAlarm – Arbeitskontakt
APRCOM PwrAlarm – Umschaltkontakt
Gnd Nicht verwendet
