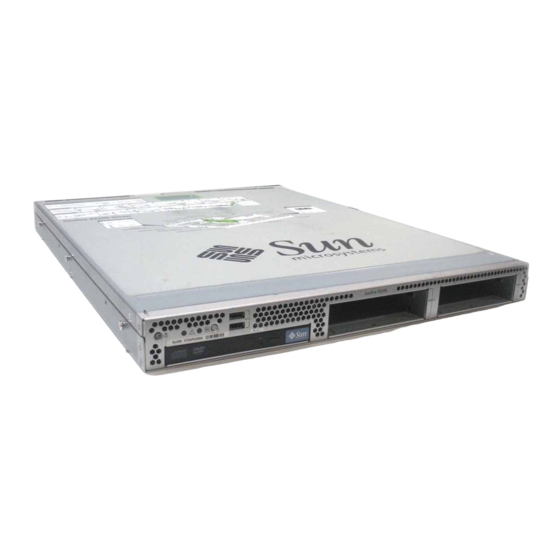

Sun Microsystems Fire X2100 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Fire X2100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Sun Fire
X2100 Server –
™
Benutzerhandbuch
Sun Microsystems, Inc.
www.sun.com
Artikelnummer: 819-4594-10
Oktober 2005, Revision A
Wir freuen uns über Ihre Meinung und Anregungen zu diesem Dokument unter: http://www.sun.com/hwdocs/feedback

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sun Microsystems Fire X2100

Inhaltszusammenfassung für Sun Microsystems Fire X2100

  • Seite 1 Sun Fire X2100 Server – ™ Benutzerhandbuch Sun Microsystems, Inc. www.sun.com Artikelnummer: 819-4594-10 Oktober 2005, Revision A Wir freuen uns über Ihre Meinung und Anregungen zu diesem Dokument unter: http://www.sun.com/hwdocs/feedback...
  • Seite 2 Copyright 2005 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Californie 95054, Etats-Unis. Tous droits réservés. Sun Microsystems, Inc. a les droits de propriété intellectuels relatants à la technologie qui est décrit dans ce document. En particulier, et sans la limitation, ces droits de propriété...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ix Einführung in den Sun Fire X2100 Server 1–1 Leistungsmerkmale 1–2 Betriebssystem und Software 1–3 1.2.1 Betriebssystemsoftware 1–3 1.2.1.1 Vorinstallierte Software 1–3 1.2.1.2 Unterstützte Betriebssysteme 1–3 1.2.2 Software auf der Zubehör-CD 1–4 1.2.3 System Management 1–4 Übersicht über die Systemhardware 1–5 1.3.1...
  • Seite 4 Zugreifen auf die Diagnosepartition unter Solaris 10 3–16 3.6.6 Zugreifen auf die Diagnosepartition unter Windows XP 3–18 Anzeigen der Ergebnisübersicht 3–19 Drucken des Ergebnisberichts 3–20 Informationen zu Pc-Check 3–20 3.10 Beenden 3–20 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 5 Wartung des Sun Fire X2100 Servers 4–1 Benötigtes Werkzeug und Zubehör 4–1 Sicherheitsvorkehrungen 4–1 4.2.1 Elektrostatische Entladungen 4–2 4.2.2 Vorbereitung der Installation 4–2 4.2.3 Abschließen der Installation 4–2 Ausschalten des Servers und Entfernen des Gehäuses 4–3 Positionen der Serverkomponenten 4–5 Anleitung zum Austauschen von Komponenten 4–6...
  • Seite 6 Einbauen von CPU und Kühlkörper 4–39 4.5.12 Kabel 4–42 4.5.13 Motherboard/Hauptplatine 4–46 4.5.13.1 Ausbauen der Hauptplatine 4–47 4.5.13.2 Einbauen der Hauptplatine 4–48 A. Technische Daten A–1 Abmessungen und Gewicht A–1 Stromversorgung A–2 Umgebungsbedingungen A–3 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 7 B.2.1 Die util.exe-Befehlszeilenoptionen B–3 B.2.2 Die grafische Benutzeroberfläche des Programms util.exe B–4 C. Laden der Zubehör-CD von einem PXE-Server C–1 Einrichten eines Abbilds der Zubehör-CD auf dem PXE-Server C–1 Zugriff auf die Zubehör-CD vom Sun Fire X2100 Ziel-Server C–4 Inhaltsverzeichnis...
  • Seite 8 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 9: Vorwort

    Vorwort Das Sun Fire X2100 Server Benutzerhandbuch enthält eine ausführliche Beschreibung der Hardware- und Softwarekomponenten des Sun Fire X2100 Server. Es ist speziell für Systemadministratoren, Netzwerkadministratoren und Servicetechniker konzipiert, die mit der bei einem Server eingesetzten Hardware und Software vertraut sind.

  • Seite 10: Typografische Konventionen

    Sun Fire X2100 Server Benutzerhandbuch 819-4594-10 Systemeinrichtung Installationshinweise Sun Fire X2100 Server Kurzanleitung 819-4600-10 Sicherheitsinformationen Sun Fire X2100 Server Safety and 819-3723-xx Compliance Guide Neueste Informationen Sun Fire X2100 Server Versionshinweise 819-4588-10 x Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 11: Dokumentation, Support Und Schulung

    Dokumentation, Support und Schulung Sun-Funktion URL-Adresse Beschreibung Dokumentation PDF- und HTML-Dokumente http://www.sun.com/documentation/ herunterladen und gedruckte Dokumente bestellen Support und Technische Unterstützung anfordern, http://www.sun.com/support/ Schulung Patches herunterladen und Informationen http://www.sun.com/training/ zu Sun-Schulungskursen abrufen Websites anderer Anbieter Sun übernimmt keine Verantwortung für die Verfügbarkeit von in diesem Dokument genannten Websites anderer Anbieter.

  • Seite 12: Ihre Kommentare Und Anregungen Sind Erwünscht

    Kommentare unter folgender Adresse abgeben: http://www.sun.com/hwdocs/feedback/ Bitte geben Sie den Titel und die Artikelnummer des Dokuments an, auf das sich Ihr Kommentar bezieht. Die Artikelnummer dieses Sun Fire X2100 Server Benutzerhandbuch lautet 819-4594-10. xii Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 13: Einführung In Den Sun Fire X2100 Server

    K A P I T E L Einführung in den Sun Fire X2100 Server In diesem Kapitel erhalten Sie einen Überblick über den Sun Fire X2100 Server, Informationen zum Ein- und Ausschalten des Servers sowie zur Installation von Komponenten. Dieses Kapitel umfasst die folgenden Abschnitte: Abschnitt 1.1, „Leistungsmerkmale“, auf Seite 1-2...

  • Seite 14: Leistungsmerkmale

    Weitere Anschlüsse • Vier USB 2.0-Anschlüsse auf der Rückseite und zwei an der Vorderseite • Onboard-ATI-Rage-XL-PCI-Grafik-Controller mit 8 MB Speicher • Ein serieller RS232-Anschluss mit DB9-Anschluss System Management Optionales Serviceprozessor-Modul gemäß IPMI 1.5 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 15: Betriebssystem Und Software

    Enterprise System (Java ES) installiert, sofern Ihr Server über mindestens eine Festplatte verfügt. Informationen zur Konfiguration des vorinstallierten Solaris 10-Betriebssystems für den Sun Fire X2100 Server finden Sie in der Sun Fire X2100 Server Kurzanleitung (819-4600-10). Weitere Informationen zu Solaris 10 finden Sie in der entsprechenden Dokumentation unter: http://docs.sun.com...

  • Seite 16: Software Auf Der Zubehör-Cd

    Betriebssystemen finden Sie unter der folgenden URL- Adresse: http://sun.com/servers/entry/x2100/ Lesen Sie nach der Installation des Betriebssystems die Informationen zu Updates und Treibern, die installiert werden müssen, in der Sun Fire X2100 Server Kurzanleitung (819-4600-10). 1.2.2 Software auf der Zubehör-CD Die dem Sun Fire X2100 Server beigelegte Zubehör-CD enthält die folgenden...

  • Seite 17: Übersicht Über Die Systemhardware

    Vorderansicht des Sun Fire X2100 Servers. ABBILDUNG 1-1 HDD1 HDD1 Vorderansicht ABBILDUNG 1-1 Vorderansicht TABELLE 1-2 Nummer Taste/LED/Port Nummer Taste/LED/Port Suchanzeige USB-Anschlüsse (2) Statusanzeige DVD-Laufwerk (optional) Betriebsanzeige Festplattenlaufwerke (wahlweise 0, 1 oder 2) Ein/Aus-Schalter Kapitel 1 Einführung in den Sun Fire X2100 Server...
  • Seite 18 Rückansicht des Sun Fire X2100 Servers. ABBILDUNG 1-2 SERIAL Rückansicht ABBILDUNG 1-2 Rückansicht TABELLE 1-3 Nummer Anschluss/Steckplatz Nummer Anschluss/Steckplatz Netzanschluss Onboard-HD15-Videoanschluss Suchanzeige Ethernet-Anschlüsse (2) Statusanzeige PCI-Express x8-Steckplatz Betriebsanzeige USB-Anschlüsse (4) Serieller Anschluss Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 19: Interne Komponenten

    1.3.2 Interne Komponenten zeigt die Positionen der internen Komponenten des Sun Fire X2100. ABBILDUNG 1-3 Sun Fire X2100 Server - Systemkomponenten ABBILDUNG 1-3 Sun Fire X2100 Server – interne Komponenten TABELLE 1-4 Nummer Komponente Nummer Komponente Festplatte 2 Doppellüftermodule (2)

  • Seite 20: Ein- Und Ausschalten Des Servers

    Einschalten des Servers Nachdem Sie sich vergewissert haben, dass das System ordnungsgemäß eingerichtet ist und alle erforderlichen Kabel wie in der Sun Fire X2100 Server Kurzanleitung (819-4600-10) beschrieben angeschlossen sind, können Sie Ihr System hochfahren. Tipp – Falls Sie optionale interne Komponenten wie zusätzliche DIMMs, PCI- Karten, optische Laufwerke oder Festplattenlaufwerke einbauen möchten, sollten Sie...

  • Seite 21: Ausschalten Des Servers

    Standby-Versorgung vollständig ausgeschaltet ist: 1. Ziehen Sie das Netzkabel des Servers heraus. 2. Warten Sie mindestens zehn Sekunden. 3. Stecken Sie das Netzkabel wieder in den Server ein. 4. Schalten Sie den Server ein. Kapitel 1 Einführung in den Sun Fire X2100 Server...

  • Seite 22: Optionale Zusatzkomponenten

    Optionale Zusatzkomponenten Für den Sun Fire X2100 Server ist eine Reihe optionaler Zusatzkomponenten und Ersatzteile erhältlich. Wenn Sie weitere Informationen wünschen, wenden Sie sich bitte an einen Sun- Verkaufsvertreter in Ihrer Nähe. Aktuelle Informationen zu Komponenten finden Sie in der Komponentenliste auf der folgenden Website: http://sunsolve.sun.com/handbook_pub/Systems/...

  • Seite 23: Fehlerbehebung

    K A P I T E L Fehlerbehebung Dieses Kapitel enthält Informationen zur Fehlerbehebung, zu den Power-On-Self- Test (POST)-Codes sowie zur Kontaktaufnahme mit dem Technischen Kundendienst. Dieses Kapitel umfasst die folgenden Abschnitte: Abschnitt 2.1, „Fehlerbehebung – Übersicht“, auf Seite 2-2 ■...

  • Seite 24: Fehlerbehebung - Übersicht

    Wenn sich das Problem auf diese Weise nicht lösen lässt, überprüfen Sie die interne Hardware des Systems auf lose Karten, Kabelstecker oder Befestigungsschrauben. Siehe Abschnitt 2.2.2, „Durchführen einer internen Sichtprüfung“, auf Seite 2-3. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 25: Durchführen Einer Externen Sichtprüfung

    2.2.1 Durchführen einer externen Sichtprüfung 1. Schalten Sie das System und gegebenenfalls alle angeschlossenen Peripheriegeräte aus. 2. Vergewissern Sie sich, dass die Netzkabel des Systems, des Monitors und der Peripheriegeräte fest eingesteckt sind und die Geräte mit Strom versorgt werden. 3.

  • Seite 26: Verfahren Zur Fehlerbehebung

    „Ausschalten des Servers“, auf Seite 1-9 beschriebenen Methoden Ein/Aus-Schalters an auszuschalten. der Gerätevorderseite • Falls sich der Server auf keine der angegebenen Arten ausschalten nicht ausschalten. lässt, ziehen Sie das Netzkabel an der Gehäuserückseite ab. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 27 Verfahren zur Fehlerbehebung (Fortsetzung) TABELLE 2-1 Problem Mögliche Lösung • Überprüfen Sie die Kabelverbindungen und Netzwerkgeräte und Netzwerkstatusanzeige stellen Sie sicher, dass alle Kabel fest eingesteckt sind. leuchtet nicht. • Installieren Sie die Netzwerktreiber neu. Ein mit dem USB- • Entfernen Sie einige der anderen am USB-Hub angeschlossenen Anschluss verbundenes Geräte.
  • Seite 28 • Vergewissern Sie sich, dass Sie ein 512 MB oder 1 GB DDR-400 SDRAM-Modul mit einer Höhe von maximal 3,05 cm verwenden. • Stellen Sie sicher, dass die Arbeitsspeichermodule jeweils paarweise installiert sind. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 29: Bios Post-Codes

    Dies wird durch den auf Port 80 geschriebenen Wert angezeigt. Die POST-Codes an Port 80 können an der LED-Anzeige auf der Hauptplatine des Sun Fire X2100 Servers abgelesen werden. Die Position dieser LED ist in ABBILDUNG 2-1 markiert.
  • Seite 30 1. PS/2-Mausschnittstelle deaktivieren (optional) 2. Tastatur- und Mausanschluss automatisch erkennen, Anschluss und Schnittstelle tauschen (optional) 3. Tastatur für Super I/O-Chips Serie Winbond 977 zurücksetzen Reserviert Reserviert Reserviert F000h-Speichersegment-Shadow testen (Lese-/Schreibfähigkeit) und bei Fehler Signalton ausgeben Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 31 BIOS Port 80 POST-Codes (Fortsetzung) TABELLE 2-2 POST-Code Beschreibung Reserviert Flash-ROM-Typ automatisch erkennen und entsprechende R/W- Programmcodes für ESCD- und DMI-Unterstützung in Laufzeit- Speichersegment F000 laden Reserviert Schnittstelle in CMOS-Logik mit „Walking 1's“-Algorithmus prüfen, Energiestatus der Echtzeituhr setzen, auf Registerüberlauf prüfen Reserviert Chipset mit Standardwerten initialisieren.
  • Seite 32 Logo Reserviert Reserviert Reserviert Reserviert Reserviert Tastatur zurücksetzen, z. B. Super I/O-Chips Serie Winbond 977 (wenn Early_Reset_KB definiert ist, siehe auch POST 63h) Reserviert DMA-Kanal 0 testen Reserviert DMA-Kanal 1 testen 2-10 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 33 BIOS Port 80 POST-Codes (Fortsetzung) TABELLE 2-2 POST-Code Beschreibung Reserviert DMA-Seitenregister testen Reserviert Reserviert 8254 testen Reserviert 8259 Interrupt-Maskenbits für Kanal 1 testen Reserviert 8259 Interrupt-Maskenbits für Kanal 2 testen Reserviert Reserviert 8259-Funktionen testen Reserviert Reserviert Reserviert EISA-Steckplatz initialisieren Reserviert 1.
  • Seite 34 Freigabe zum Starten des CMOS-Setup (vor dieser POST-Stufe kann das CMOS-Setupprogramm nicht aufgerufen werden) Reserviert Reserviert Tastatur zurücksetzen (wenn Early_Reset_KB nicht definiert ist) Reserviert PS/2-Maus initialisieren Reserviert Speichergrößendaten für Funktionsaufruf vorbereiten: INT 15h ax=E820h Reserviert L2-Cache aktivieren Reserviert 2-12 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 35 BIOS Port 80 POST-Codes (Fortsetzung) TABELLE 2-2 POST-Code Beschreibung Chipsatz-Register gemäß den Angaben in BIOS-Setup und Autokonfigurationstabelle programmieren. Reserviert 1. Ressourcen für alle ISA Plug&Play-Geräte zuweisen 2. Portadressen für Onboard-COM-Ports automatisch zuweisen (wenn die entsprechende Option im Setup auf AUTO eingestellt ist) Reserviert 1.
  • Seite 36 2. Sommer-/Normalzeitumschaltung programmieren 3. Boot-Taktrate programmieren 4. Abschließendes Chipset initialisieren 5. Abschließendes Power-Management initialisiert 6. Bildschirm löschen und Übersichtstabelle anzeigen 7. Schreibzuordnung programmieren (AMD K6 CPU) 8. Schreibkombination programmieren (Intel P6 CPU) 2-14 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 37 BIOS Port 80 POST-Codes (Fortsetzung) TABELLE 2-2 POST-Code Beschreibung Tastatur-LED und -Wiederholungsrate aktualisieren 1. MP-Tabelle aufbauen 2. ESCD-Tabelle aufbauen und aktualisieren 3. Jahrhundert-Einstellung im CMOS (20xx oder 19xx) korrigieren 4. DOS-Systemtimer mit CMOS-Zeit synchronisieren 5. MSIRQ-Routingtabelle aufbauen Bootversuch (INT 19h) Kapitel 2 Fehlerbehebung 2-15...

  • Seite 38: Technische Unterstützung

    Telefonnummern des Kundendienstes 1-800-872-4786 (1-800-USA-4Sun) Option 1 wählen. Internationale Telefonnummern des Sun- http://www.sun.com/service/contacting/ Kundendienstes solution.html Kundendienst im Rahmen von Garantie- und http://www.sun.com/service/online/ Supportverträgen, Links zu weiteren Servicetools Gewährleistungsbestimmungen zu sämtlichen Sun- http://www.sun.com/service/support/warranty Produkten 2-16 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 39: Systemdiagnose

    Systemdiagnose In diesem Kapitel finden Sie Informationen zur Benutzung der Diagnosefunktionen auf der im Lieferumfang Ihres Systems enthaltenen Sun Fire X2100 Server Zubehör- CD. Die diagnostischen Daten können auf Systemen abgerufen werden, die mit unterstützten Linux- oder Solaris-Betriebssystemen arbeiten. Wenn auf Ihrem System besondere Probleme auftreten, können Sie diese mithilfe der Diagnosesoftware Pc-...

  • Seite 40: Übersicht Über Die Diagnosesoftware Pc-Check

    1. Je nachdem, welche Methode Sie für den Zugriff auf die Pc-Check- Diagnosesoftware nutzen, führen Sie einen der folgenden Schritte durch: Wenn Ihr Server über ein DVD-Laufwerk verfügt: Legen Sie die Sun Fire X2100 ■ Server Zubehör-CD in das DVD-Laufwerk ein, und starten Sie das System neu.

  • Seite 41: Menü „System Information

    Zum Testen bestimmter Hardwarekomponenten wählen Sie die Option „Advanced Diagnostics Test“. Zum Ausführen eines der von Sun bereitgestellten Testskripts wählen Sie „Immediate Burn-in Testing“. In den folgenden Abschnitten dieses Kapitels finden Sie ausführliche Beschreibungen der Menüoptionen und Tests. Zum Auswählen einer Option bewegen Sie den Menübalken mit den Pfeiltasten der Tastatur auf den betreffenden Menüeintrag und drücken die Eingabetaste.
  • Seite 42 Geräten aus dem pci-config-Bereich des Systems. IDE Bus Information Enthält eine Übersicht über die Master-/Slave-Geräte am primären und sekundären IDE-Controller. PCMCIA/CardBus Info Für den Sun Fire X2100 Server nicht relevant. Interrupt Vectors Enthält eine Übersicht über die Interrupt-Vektoren der Systemgeräte. IRQ Information Enthält eine Übersicht über die Interrupt-Zuweisungen...

  • Seite 43: Advanced Diagnostics Tests

    Menü „Motherboard Tests“, mit dessen Hilfe Sie die Hauptplatine prüfen können. Diskettes Für den Sun Fire X2100 Server nicht relevant. Hard Disks Enthält Informationen zu den Festplatten des Systems sowie ein Menü „Hard Disk Tests“, mit dessen Hilfe Sie die Festplatten prüfen können.
  • Seite 44 Menü „Video Test Options“ angezeigt, mit dessen Hilfe Sie die Grafikkarte verschiedenen Prüfungen unterziehen können. Printers Für den Sun Fire X2100 Server sind keine Drucker verfügbar. Firmware - ACPI Enthält Informationen zum Advanced Configurable Power Interface (ACPI) sowie ein Menü „ACPI Tests“, mit dessen Hilfe Sie die ACPI-Schnittstelle prüfen...

  • Seite 45: Prüfen Der Festplatte

    3.3.1 Prüfen der Festplatte So prüfen Sie die Festplatte: 1. Wählen Sie im Hauptmenü die Option „Advanced Diagnostics Tests“. 2. Wählen Sie im Menü „Advanced Diagnostics“ die Option „Hard Disks“. 3. Wählen Sie im Menü „Select Drive“ die Festplatte aus, die Sie überprüfen möchten. Das Fenster „Hard Disk Diagnostics“...

  • Seite 46: Immediate Burn-In Testing

    Benutzereingabe erfordern. Außerdem enthält dieses Skript einen gründlicheren Speichertest als das Skript quick.tst und führt einen Test der externen Anschlüsse durch, für den Loopback-Anschlüsse erforderlich sein können. Im Laufe dieser interaktiven Tests werden verschiedene Benutzereingaben angefordert. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 47 Tipp – Jeder dieser Skripttests prüft den Betriebsstatus des gesamten Systems. Wenn Sie lediglich einen bestimmten Prozentsatz des Festplattenspeichers Ihres Systems testen möchten, können Sie in Abschnitt 3.3.1, „Prüfen der Festplatte“, auf Seite 3-7 nachlesen, wie sich die Prüfoptionen Ihren Anforderungen entsprechend ändern lassen. Wenn Sie die Menüoption „Immediate Burn-in Testing“...

  • Seite 48: Deferred Burn-In Testing

    ■ Wenn Sie ein eigenes Skript erstellt und gespeichert haben, geben Sie den ■ vollständigen Pfadnamen ein – d:\Testname.tst Hierbei steht Testname für den Dateinamen Ihres Testskripts. 3-10 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 49: Diagnosepartition Erstellen

    Zeigt eine Liste aller Testarten, die Sie mit dem jeweils geladenen Testskript durchführen können. Diagnosepartition erstellen Die Diagnosepartition ist auf dem Sun Fire X2100 Server vorinstalliert. Sie müssen die Diagnosepartition nur dann neu installieren, wenn Sie Ihre Festplatte neu formatiert haben. Beim Entfernen des vorinstallierten Betriebssystems mit dem Dienstprogramm „Erase Primary Boot Hard Disk“...

  • Seite 50: Entfernen Vorhandener Festplattenpartitionen

    Partitionen werden alle auf der Festplatte gespeicherten Daten zerstört. 6. Drücken Sie auf 2, um die DOS-Partition zu löschen. 7. Drücken Sie je nach Typ der Partition, die Sie löschen möchten, auf 1 oder auf 2. 3-12 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 51: Einrichten Einer Diagnosepartition Auf Der Ersten Startfähigen Festplatte

    4. Wählen Sie im Hauptmenü die Option „Create Diagnostic Partition“. Wenn die erste startfähige Festplatte keine Partitionen enthält, wird das Fenster ■ „Sun Microsystems Partitioning Utility“ eingeblendet und die folgende Meldung angezeigt: „Your primary hard disk is not partitioned. Would you like to partition it now?“...

  • Seite 52: Erstellen Einer Protokolldatei Auf Der Diagnosepartition

    9. Wählen Sie „Exit to DOS“ und drücken Sie die Eingabetaste. 10. Geben Sie bei der DOS-Eingabeaufforderung Folgendes ein: C:> d: 11. Geben Sie den folgenden Befehl ein, um den Inhalt der Diagnosepartition anzuzeigen. D:> dir Das Protokoll noinput.jrl wird angezeigt. 3-14 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 53: Zugreifen Auf Die Diagnosepartition Auf Einem Red Hat Linux-System

    3.6.4 Zugreifen auf die Diagnosepartition auf einem Red Hat Linux-System So greifen Sie auf die Diagnosepartition zu, wenn Sie mit einem Red Hat Linux- Betriebssystem arbeiten: 1. Nehmen Sie die Zubehör-CD aus dem DVD-Laufwerk. 2. Starten Sie den Server neu, und starten Sie das Red Hat Linux-Betriebssystem. 3.

  • Seite 54: Zugreifen Auf Die Diagnosepartition Unter Solaris

    Wenn sich die von der Hardwarediagnosesoftware erstellten Protokolldateien mit ■ diesem Befehl nicht anzeigen lassen, ist das Betriebssystem nicht so konfiguriert, dass die Diagnosepartition gemountet wird. Fahren Sie in diesem Fall mit Schritt 5 fort. 3-16 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 55 Wenn sich die von der Hardwarediagnosesoftware erstellten Protokolldateien mit ■ diesem Befehl anzeigen lassen, ist das Betriebssystem bereits so konfiguriert, dass die Diagnosepartition gemountet wird. Diese Partition kann von allen Benutzern gelesen werden. Lediglich der Superuser verfügt über Lese- und Schreibrechte für diese Partition.

  • Seite 56: Zugreifen Auf Die Diagnosepartition Unter Windows Xp

    Windows XP Das Windows XP-Betriebssystem bietet keine Unterstützung für das Mounten einer Diagnosepartition. Wenn Sie auf einem Sun Fire X2100 mit Windows XP arbeiten, können Sie daher die Diagnosepartition weder anzeigen noch auf sie zugreifen. Die einzige Möglichkeit, den Inhalt der Diagnosepartition (d. h. die Protokolldateien) abzurufen, besteht darin, ein USB-Diskettenlaufwerk an den Sun Fire X2100 Server anzuschließen und die folgenden Schritte auszuführen:...

  • Seite 57: Anzeigen Der Ergebnisübersicht

    Anzeigen der Ergebnisübersicht Mithilfe der Menüoption „Show Results Summary“ können Sie eine Übersicht über den Testlauf und die Testergebnisse abrufen. Zu jeder Testoption wird je nach Testergebnis der Vermerk „Pass“, „Fail“ oder „N/A“ angezeigt. In der folgenden Liste sind alle auf der Zubehör-CD verfügbaren Prüfoptionen aufgeführt.

  • Seite 58: Drucken Des Ergebnisberichts

    Hardware ID ■ In diesem Abschnitt wird der Test zur Bestimmung der Geräte-ID des Systems angezeigt. Für den Sun Fire X2100 Server ist dieser Test nicht verfügbar. Drucken des Ergebnisberichts Mithilfe der Option „Print Results Report“ können Sie die Ergebnisse der Systemdiagnoseprüfung ausdrucken.

  • Seite 59: Wartung Des Sun Fire X2100 Servers

    Wartung des Sun Fire X2100 Servers In diesem Kapitel finden Sie Anleitungen zum Hinzufügen, Auswechseln und Konfigurieren von Komponenten nach der Einrichtung von Sun Fire X2100 Server. Dieses Kapitel umfasst die folgenden Abschnitte: „Benötigtes Werkzeug und Zubehör“ auf Seite 4-1 ■...

  • Seite 60: Elektrostatische Entladungen

    Anweisungen zum Öffnen des Servers finden Sie in Abschnitt 4.3, „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3. 4.2.3 Abschließen der Installation Führen Sie zum Abschluss der Installation einer Komponente des Servers die folgenden Schritte aus: Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 61: Ausschalten Des Servers Und Entfernen Des Gehäuses

    3. Ziehen Sie das Netzteil an der Rückseite des Servers heraus (siehe ABBILDUNG 1-2 4. Ziehen Sie das Netzteil aller angeschlossenen Peripheriegeräte heraus. 5. Beschriften und entfernen Sie alle peripheren Kabel und Telekommunikationskabel an den I/O-Anschlüssen oder Ports an der Rückseite des Systems. Kapitel 4 Wartung des Sun Fire X2100 Servers...
  • Seite 62 Gehäuse befestigt ist (siehe ABBILDUNG 4-1 8. Ziehen Sie die Abdeckung leicht in Richtung Serverrückseite und anschließend nach oben. 9. Heben Sie die Abdeckung an, und entfernen Sie sie. Entfernen des Servergehäuses ABBILDUNG 4-1 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 63: Positionen Der Serverkomponenten

    Sun Fire X2100 Server - Systemkomponenten ABBILDUNG 4-2 TABELLE 4-1 Nummer Komponente Nummer Komponente Laufwerk 2 Doppellüftermodule (2) Laufwerk 1 PC-Express Karte und Riser Optionaler Serviceprozessor Luftleitblech Optionales DVD-Laufwerk DIMM-Steckplätze (4) SATA-Anschlussleiste Netzteil Einzellüftermodule (2) Kapitel 4 Wartung des Sun Fire X2100 Servers...

  • Seite 64: Anleitung Zum Austauschen Von Komponenten

    Seite 4-46) Hinweis – Auf vielen Abbildungen in diesem Kapitel sind mehrere PCIe-Slots auf der Hauptplatine zu sehen. Die Hauptplatine des Sun Fire X2100 Servers ist jedoch nur mit einem PCI-Express-Slot ausgestattet. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 65: I/O-Platine

    Servers und Entfernen des Gehäuses“, auf Seite 4-3. 2. Entfernen Sie alle Kabel, die mit der I/O-Platine verbunden sind. 3. Lösen Sie die Halteschraube, mit der die I/O-Platine am DVD-Rahmen befestigt ist. Entfernen der I/O-Platine ABBILDUNG 4-3 Kapitel 4 Wartung des Sun Fire X2100 Servers...

  • Seite 66: Einbauen Einer I/O-Platine

    2. Ziehen Sie die Halteschraube fest, um die I/O-Platine am Laufwerksrahmen zu befestigen. 3. Schließen Sie die Kabel wieder an. 4. Bevor Sie das Servergehäuse wieder anbringen, prüfen Sie den Verlauf aller Kabel und überzeugen Sie sich, dass diese nicht eingeklemmt sind. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 67: Die Serviceprozessorkarte

    1. Lösen Sie die vier Schrauben, mit denen die SP-Karte am DVD-Laufwerksrahmen befestigt ist. Ausbauen der SP-Karte ABBILDUNG 4-5 2. Ziehen Sie das Datenkabel von der SATA-Anschlussleiste ab. 3. Heben Sie die SP-Karte nach vorne aus dem Gehäuse. Kapitel 4 Wartung des Sun Fire X2100 Servers...

  • Seite 68: Einbauen Einer Sp-Karte

    Führen Sie zum Einbauen der SP-Karte die folgenden Schritte aus: 1. Legen Sie die SP-Karte auf die vier Löcher auf dem DVD-Laufwerksrahmen. 2. Befestigen Sie die SP-Karte mit den vier Schrauben am DVD-Laufwerksrahmen. Einbauen der SP-Karte ABBILDUNG 4-6 4-10 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 69: Pcie-Karte

    1. Schalten Sie das System aus, und entfernen Sie das Gehäuse wie in Abschnitt 4.3, „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben. 2. Lösen Sie die Halteschraube, mit der die PCIe-Karte/Riser-Einheit befestigt ist. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-11...
  • Seite 70 Entfernen der PCIe-Karte/Riser-Einheit ABBILDUNG 4-8 3. Ziehen Sie die Einheit nach oben aus dem Gehäuse heraus. 4-12 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 71 4. Lösen Sie die PCIe-Karte, und ziehen Sie sie aus dem Anschluss der PCIe- Karte/Riser-Einheit. Ausbauen der PCIe-Karte ABBILDUNG 4-9 Kapitel 4 Wartung des Sun Fire X2100 Servers 4-13...

  • Seite 72: Einbauen Von Pcie-Karte Und Riser

    1. Legen Sie die neue PCIe-Karte in die Riser-Einheit ein, und ziehen Sie die Schrauben fest. Einbauen der PCIe-Karte ABBILDUNG 4-10 2. Verbinden Sie Riser und Karte wieder mit dem Anschluss an der Hauptplatine. 4-14 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 73: Sata-Festplattenlaufwerk Und Träger

    Schalten Sie das System wie unter Abschnitt 4.3, „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben aus. Wenn Sie eine IM-Konfiguration verwenden, beginnen Sie mit Schritt 2. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-15...
  • Seite 74 Hinweis – Verwenden Sie dabei möglichst nicht den Arm. 4. Schieben Sie HDD und Träger wie in Abschnitt 4.5.4.2, „Einbauen von HDD und Träger“, auf Seite 4-17 beschrieben in den Server ein. 4-16 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 75: Einbauen Von Hdd Und Träger

    Laufwerk anschlussseitig in den Laufwerksschacht ein, bis der Arm reagiert und sich teilweise selbst schließt. 3. Drücken Sie den Arm, bis er einrastet und der Träger fest an seinem Platz ist. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-17...

  • Seite 76: Sata-Anschlussleiste

    3. Entfernen Sie sämtliche Kabel (Strom, SATA, Lüfter, DVD und IDE) von der SATA-Anschlussleiste (siehe ABBILDUNG 4-37 Achtung – Bei kleinen flachen Kabeln ist besondere Vorsicht geboten. Sie sind extrem zerbrechlich. 4-18 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 77 ABBILDUNG 4-14 5. Heben Sie die SATA-Anschlussleiste aus dem Gehäuse heraus (siehe ABBILDUNG 4-14 Achtung – Vergewissern Sie sich, dass die Lüfterkabel nicht eingeklemmt werden, wenn Sie die Anschlussleiste wieder einbauen. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-19...

  • Seite 78: Einbauen Der Sata-Anschlussleiste

    1. Legen Sie die neue SATA-Anschlussleiste in das Gehäuse. Einbauen der SATA-Anschlussleiste ABBILDUNG 4-15 2. Schrauben Sie die Anschlussleiste am Gehäuse fest. 3. Schließen Sie sämtliche Kabel (Strom, SATA, Lüfter, DVD und IDE) wieder an die SATA-Anschlussleiste an. 4-20 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 79: Dvd-Laufwerkseinheit

    1. Schalten Sie das System aus, und entfernen Sie das Gehäuse wie in Abschnitt 4.3, „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben. 2. Lösen Sie das Laufwerkkabel von der SATA-Anschlussleiste. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-21...

  • Seite 80: Einbauen Der Dvd-Laufwerkseinheit

    4. Ziehen Sie das DVD-Laufwerk vorsichtig nach vorn aus dem Gehäuse. Achtung – Fassen Sie die Einheit beim Herausziehen seitlich an. Drücken Sie nicht auf den DVD-ROM-Einsatz. 4.5.6.2 Einbauen der DVD-Laufwerkseinheit Führen Sie zum Einbauen der DVD-Laufwerkseinheit die folgenden Schritte aus: 4-22 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 81 2. Richten Sie das DVD-Laufwerk an dem Laufwerkseinschub auf der Vorderseite aus. 3. Schieben Sie das DVD-Laufwerk in den Laufwerkseinschub, bis das Laufwerk einrastet. Einbauen der DVD-Laufwerkseinheit ABBILDUNG 4-18 4. Schließen Sie das DVD-Laufwerkskabel wieder an. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-23...

  • Seite 82: Netzteil

    2. Ziehen Sie die drei Stromkabel von der Hauptplatine ab (siehe ABBILDUNG 4-20 3. Lösen Sie die Schraube, mit der das Netzteil am Gehäuse befestigt ist, sowie die Schraube, die das Netzteil an der Rückwand hält. 4-24 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 83: Einbauen Eines Netzteils

    Führen Sie zum Einbauen des Netzteils die folgenden Schritte aus: 1. Richten Sie das Netzteil an der Netzteilhalterung des Gehäuses aus. 2. Führen Sie das Netzteil in das Gehäuse ein. 3. Schrauben Sie das Netzteil an Gehäuse und Anschlussleiste fest. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-25...
  • Seite 84 Einbauen des Netzteils ABBILDUNG 4-21 4. Schließen Sie zwei der Stromkabel an die Hauptplatine und das dritte an die SATA-Anschlussleiste an. 4-26 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 85: Lüfter

    „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben. 2. Stellen Sie fest, welche(r) Lüfter ausgetauscht werden soll(en). 3. Schieben Sie das Lüftermodul vorwärts in Pfeilrichtung, und ziehen Sie es gleichzeitig nach oben. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-27...

  • Seite 86: Einbauen Der Lüfter

    1. Richten Sie den Lüfter so aus, dass der Pfeil auf dem Lüftergehäuse in die Mitte der Gehäusetrennung zeigt. 2. Platzieren Sie den Lüfter im Gehäuse so, dass er über die kleinen Führungen passt. 4-28 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 87 3. Drücken Sie den Lüfter vorsichtig nach unten, bis er im Gehäuse einrastet. 4. Schließen Sie den Lüfteranschluss an dem entsprechenden Anschluss der SATA- Anschlussleiste an. 5. Prüfen Sie den Verlauf sämtlicher Kabel, bevor Sie das Gehäuse wieder schließen. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-29...

  • Seite 88: Speichermodule

    1. Schalten Sie das System aus, und entfernen Sie das Gehäuse wie in Abschnitt 4.3, „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben. 2. Stellen Sie fest, in welchem DIMM-Anschluss Sie das Speichermodul einbauen bzw. austauschen möchten. 4-30 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 89 DIMM 4 DIMM 3 DIMM 2 DIMM 1 Positionen der DIMM-Module ABBILDUNG 4-25 Kapitel 4 Wartung des Sun Fire X2100 Servers 4-31...

  • Seite 90: Einbauen Eines Dimm-Moduls

    2. Stellen Sie sicher, dass die Auswurfhebel am DIMM-Sockel geöffnet sind (nach außen gedreht), damit das neue Modul eingelegt werden kann. 3. Richten Sie die Kante des DIMM-Moduls mit dem Ausrichtungsschlüssel aus, und schieben Sie das Speichermodul in den Anschluss. 4-32 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 91: Systembatterie

    Achtung – Bei Entfernen der Batterie kehrt der Server zu seinen vom Hersteller voreingestellten BIOS-Einstellungen zurück, unabhängig davon, welche Server- Startoptionen mithilfe der System Setup Utility oder dem BIOS-Setup eingerichtet wurden. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-33...

  • Seite 92: Entfernen Der Systembatterie

    „Ausschalten des Servers und Entfernen des Gehäuses“, auf Seite 4-3 beschrieben. 2. Entfernen Sie die Systembatterie, indem Sie die Batterie zurückschieben und sie aus der Halterung nehmen (Position siehe ABBILDUNG 4-28 Entfernen der Systembatterie ABBILDUNG 4-28 4-34 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 93: Einbauen Der Systembatterie

    1. Legen Sie die neue Systembatterie mit der mit einem „+“ beschrifteten Seite nach oben in die Halterung ein. Einbauen der Systembatterie ABBILDUNG 4-29 Hinweis – Verwenden Sie stets dasselbe Batteriemodell. 2. Prüfen Sie den Verlauf sämtlicher Kabel, bevor Sie das Gehäuse wieder schließen. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-35...

  • Seite 94: Cpus

    Heben Sie das Luftleitblech so weit gerade nach oben, dass die Führungsschrauben an der Seite des Kühlkörpers freiliegen. b. Ziehen Sie das Luftleitblech gerade nach hinten, um es vom Gehäuse zu lösen. Entfernen des Luftleitblechs ABBILDUNG 4-30 4-36 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 95 6. Legen Sie den Kühlkörper umgedreht auf eine ebene Unterlage, um zu verhindern, dass die Wärmeleitpaste mit anderen Komponenten in Berührung kommt. 7. Ziehen Sie den Feststellhebel des CPU-Sockels nach oben in die Senkrechte, um den Sockel zu entriegeln. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-37...
  • Seite 96 8. Belassen Sie den Feststellhebel in dieser Position, und heben Sie die CPU aus dem Sockel heraus. Hinweis – Vergewissern Sie sich, dass keinerlei Wärmeleitpaste vom Kühlkörper mit CPU-Sockel oder -Stiften in Kontakt kommt. 4-38 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 97: Einbauen Von Cpu Und Kühlkörper

    2. Vergewissern Sie sich, dass sich der Feststellhebel in der senkrechten Position befindet (siehe ABBILDUNG 4-33 3. Richten Sie das kleine Dreieck in der Ecke der CPU nach dem kleinen Dreieck am Sockel aus. Einbauen der CPU ABBILDUNG 4-33 Kapitel 4 Wartung des Sun Fire X2100 Servers 4-39...
  • Seite 98 Wärmeleitpaste verrutschen, was auf längere Sicht zu einer Beschädigung der CPU führt. 12. Wenn der Kühlkörper korrekt ausgerichtet ist, bringen Sie die Kühlkörper-Clips so an, dass die längere Seite in Richtung der Lüfter zeigt. 4-40 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 99 Drücken Sie die Vorderseite des Luftleitblechs vorwärts, um es in die Halterungen neben der mittleren Gehäusetrennung einrasten zu lassen. c. Drücken Sie den hinteren Teil des Luftleitblechs gerade herunter, und schrauben Sie es an der Seite des Kühlkörpers fest. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-41...

  • Seite 100: Kabel

    Komponente ausgebaut oder ausgewechselt werden. Die Positionen der Anschlüsse sind in ABBILDUNG 4-36 ABBILDUNG 4-37 dargestellt. Weitere Informationen finden Sie im Verkabelungsdiagramm auf dem Serviceaufkleber am Gehäuse des Systems 4-42 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 101 1. Schalten Sie das Gerät mit dem Netzschalter aus, und schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. 2. Entfernen Sie das Gehäuse des Servers. 3. Ersetzen Sie alle notwendigen Kabel. (Siehe oder ABBILDUNG 4-36 ABBILDUNG 4-37 Kapitel 4 Wartung des Sun Fire X2100 Servers 4-43...
  • Seite 102 SATA-Anschlussleiste J16 422743500007 SATA1 SATA-Anschlussleiste 422743500006 SATA1 SATA 2 SATA-Anschlussleiste 422743500005 SATA2 SATA-Anschlussleiste J10 422743500004 Lüfterstecker 1, 2, 3, CPU SATA-Anschlussleiste J8 422743500011 Netzteil P1 Netzteil P1 Netzteil P3 Netzteil P3 4-44 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 103 HDD 1-Anschluss HDD 1 Nicht zutreff. SATA 2 (grün) Hauptplatine SATA 2 422743500005 SATA 1 (blau) Hauptplatine SATA 1 422743500006 422743500003 Im Lieferumfang der DVD enthaltenes Kabel I/O-Platinenkabel J3, vorne 422743500009 Kapitel 4 Wartung des Sun Fire X2100 Servers 4-45...

  • Seite 104: Motherboard/Hauptplatine

    In den folgenden Abschnitten wird beschrieben, wie Sie die Hauptplatine des Sun Fire X2100 Servers aus- und einbauen. Hinweis – Die Hauptplatine ist keine austauschbare Systemkomponente sollte nur von einem entsprechend geschulten Kundendiensttechniker ausgewechselt werden. 4-46 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 105: Ausbauen Der Hauptplatine

    Kühlkörper/CPU-Einheit an der Hauptplatine befestigt ist. 4. Lösen Sie die neun Kreuzschlitzschrauben, mit denen die Hauptplatine im Gehäuse befestigt ist. Ausbauen der Hauptplatine ABBILDUNG 4-39 5. Heben Sie die Hauptplatine aus dem Gehäuse. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-47...

  • Seite 106: Einbauen Der Hauptplatine

    7. Drehen Sie die acht Kreuzschlitzschrauben hinein, mit denen die Hauptplatine im Gehäuse befestigt wird. Ziehen Sie die Schrauben mit ca. 0,9 bis 1 Nm fest. Einbauen der Hauptplatine ABBILDUNG 4-40 4-48 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...
  • Seite 107 10. Schließen Sie alle internen Systemkabel wieder an. Siehe Abschnitt 4.5.12, „Kabel“, auf Seite 4-42. 11. Bringen Sie die Gehäusewand wieder an. 12. Schließen Sie alle externen Kabel wieder an, und schalten Sie den Server ein. Kapitel 4 Wartung des Sun Fire X2100 Servers 4-49...
  • Seite 108 4-50 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 109: Technische Daten

    A N H A N G Technische Daten Dieses Kapitel enthält die technischen Daten des Sun Fire X2100 Servers, wie Abmessungen und Gewicht, Stromversorgung und Umgebungsbedingungen. Abmessungen und Gewicht enthält die Daten zu Abmessungen und Gewicht des Sun Fire X2100...

  • Seite 110: Stromversorgung

    Minimum Nominal Maximum Einheit Bereich 1 Bereich 2 Frequenz TABELLE A-3 Frequenzbereiche Minimum Nominal Maximum Einheit Bereich 1 Bereich 2 Stromstärke TABELLE A-4 Stromart Werte Einheit Stromstärke 2,3 bis 4,6 Maximum Spitze Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 111: Anhang A Technische Daten A

    Umgebungsbedingungen enthält Angaben zu den Umgebungsbedingungen für den Sun Fire TABELLE A-5 X2100 Server. Sun Fire X2100 Server – Umgebungsbedingungen TABELLE A-5 Spezifikation Zustand Britisch Metrisch Luftfeuchtigkeit In Betrieb 7–93% LF relativ, bei 7–93% LF relativ, bei 80,6 °F maximaler 38 °C maximaler...
  • Seite 112 Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 113: Der Optionale Serviceprozessor

    Überblick über den Serviceprozessor Die M3290 Service Management Daughter Card (SMDC) ist ein Serviceprozessor, der wahlweise auf Ihrem Sun Fire X2100 Server installiert werden kann. Die M3290 SMDC wird von dem Baseboard Management Control (BMC)-Controller (basierend auf dem Qlogic Zicon-Prozessor) versorgt, der ein CPU-ähnliches Standalone-Gerät mit einem eigenen Echtzeit-Betriebssystem ist.
  • Seite 114 Diagnosebefehlssatz: Power-Good, CPU Voltage Identification, ACPI State ■ Detection, Request Message Redirection, Remote Console Redirection Over LAN Der Sun N1 System Manager ist ein IMPI v1.5-Client von Sun Microsystems. Weitere Informationen zum Sun N1 System Manager finden Sie unter der folgenden URL: http://www.sun.com/software/products/system_manager Das Dienstprogramm Util.

  • Seite 115: Die Util.exe-Befehlszeilenoptionen

    So führen Sie util.exe von der Befehlszeile aus: 1. Legen Sie die Sun Fire X2100 Server Zubehör-CD in das DVD-Laufwerk des Sun Fire X2100 Servers ein, und starten Sie den Server neu. 2. Wenn das Hauptmenü der Zubehör-CD angezeigt wird, wählen Sie die Option „DOS Utility“.

  • Seite 116: Die Grafische Benutzeroberfläche Des Programms

    Die grafische Benutzeroberfläche des Programms util.exe 1. Legen Sie die Sun Fire X2100 Server Zubehör-CD in das DVD-Laufwerk des Sun Fire X2100 Servers ein, und starten Sie den Server neu. 2. Wenn das Hauptmenü der Zubehör-CD angezeigt wird, wählen Sie die Option „DOS Utility“.

  • Seite 117: Lan-Konfiguration

    B.2.2.2 LAN-Konfiguration Zum Ändern der LAN-Konfiguration gehen Sie wie folgt vor: 1. Wählen Sie die Option „Lan Config“ aus dem Hauptmenü. Der Bildschirm „LAN Configuration Viewer“ wird angezeigt. 2. Wählen Sie mit der Tabulatortaste den Befehl „Edit“ im unteren Bereich des Bildschirms, und drücken Sie die Eingabetaste.

  • Seite 118: Pef-Einstellung

    4. Wenn Sie mit der Bearbeitung fertig sind, wählen Sie mit der Tabulatortaste „OK“ im unteren Bereich des Bildschirms, und drücken Sie die Eingabetaste. Während der PEF-Konfiguration wird eine Meldung angezeigt. 5. Um zum Hauptmenü zurückzukehren, drücken Sie die Esc-Taste. Sun Fire X2100 Server Benutzerhandbuch • Oktober 2005...

  • Seite 119: Laden Der Zubehör-Cd Von Einem Pxe-Server

    A N H A N G Laden der Zubehör-CD von einem PXE-Server Wenn Ihr Sun Fire X2100 Server nicht über ein DVD-Laufwerk verfügt, können Sie die Systemdiagnose Pc-Check von einem Preboot Execution Environment (PXE)- Server ausführen und auch von dort das BIOS einblenden.
  • Seite 120 # mkdir /tftpboot/linux-install/msgs/boot.msg PXE-Standardkonfigurationsdatei: # mkdir /tftpboot/linux-install/pxelinux.cfg/default 3. Erstellen Sie ein Verzeichnis für die Inhalte der Sun Fire X2100 Server Zubehör-CD. # mkdir /tftpboot/linux-install/suppl_aq 4. Legen Sie die Sun Fire X2100 Server Zubehör-CD in den PXE-Server ein, und kopieren Sie die Datei boot.img aus dem Stammverzeichnis der CD in das neue Sun Fire X2100 Server Zubehör-Verzeichnis, das Sie in Schritt 3 erstellt haben.

  • Seite 121: Anhang C Laden Der Zubehör-Cd Von Einem Pxe-Server C

    # unzip syslinux-3.09.zip 7. Wechseln Sie zum Verzeichnis memdisk. Beispiel: # cd /syslinux-3.09/memdisk 8. Kopieren Sie den memdisk-Kernel in das neue Sun Fire X2100 Server Zubehör- Verzeichnis, das Sie in Schritt 3 erstellt haben. Beispiel: cp /syslinux-3.09/memdisk/memdisk /tftpboot/linux-install/suppl_aq 9. Bearbeiten Sie den Bildschirm „Boot Message“ wie folgt: a.

  • Seite 122: Zugriff Auf Die Zubehör-Cd Vom Sun Fire X2100 Ziel-Server

    Sun Fire X2100 Server, eingerichtet in demselben Netzwerk wie der PXE-Server ■ 1. Schließen Sie den Sun Fire X2100 Server an dasselbe Netzwerk wie den PXE- Server an. 2. Starten Sie den Sun Fire X2100 Server (bzw. führen Sie einen Neustart durch).
