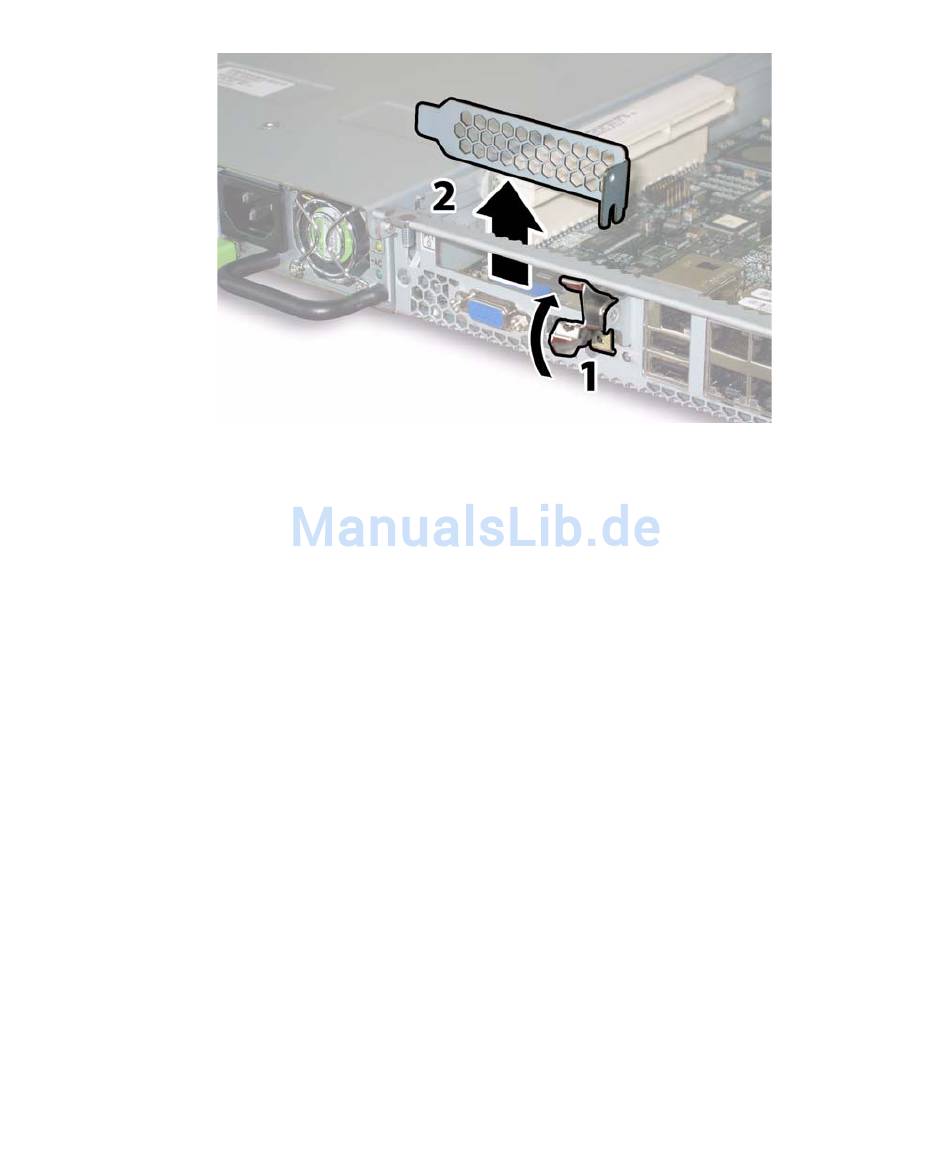

Entsperren einer PCI-Kartenverriegelung
ABBILDUNG 3-54
c. Ziehen Sie die PCI-Karte aus dem PCI-Riser. Stellen Sie sicher, dass sich die
hintere Anschlussleiste der PCI-Karte aus der Aufnahme in der hinteren
Gehäusewand löst.
6. Setzen Sie eine PCI-Karte ein:
a. Drehen Sie die PCI-Kartenverriegelung für den Steckplatz nach oben. Arbeiten
Sie dabei von der Gehäuserückseite aus. Siehe
b. Wenn der PCI-Steckplatz leer ist, entfernen Sie die Blende aus der Öffnung auf
der Serverrückseite.
c. Stellen Sie sicher, dass sich ein PCI-Karten-Riser in den PCI-
Kartensteckplätzen befindet.
Bei Auslieferung des Servers ist in jedem der beiden PCI-Steckplätze ein PCI-
Karten-Riser installiert.
d. Setzen Sie die PCI-Karte in den Riser ein. Stellen Sie sicher, dass die hintere
Anschlussleiste der PCI-Karte in die Aufnahme in der hinteren Gehäusewand
einrastet.
ABBILDUNG 3-54
Kapitel 3 Wartung des Sun Fire X4100 Servers
.
3-59
