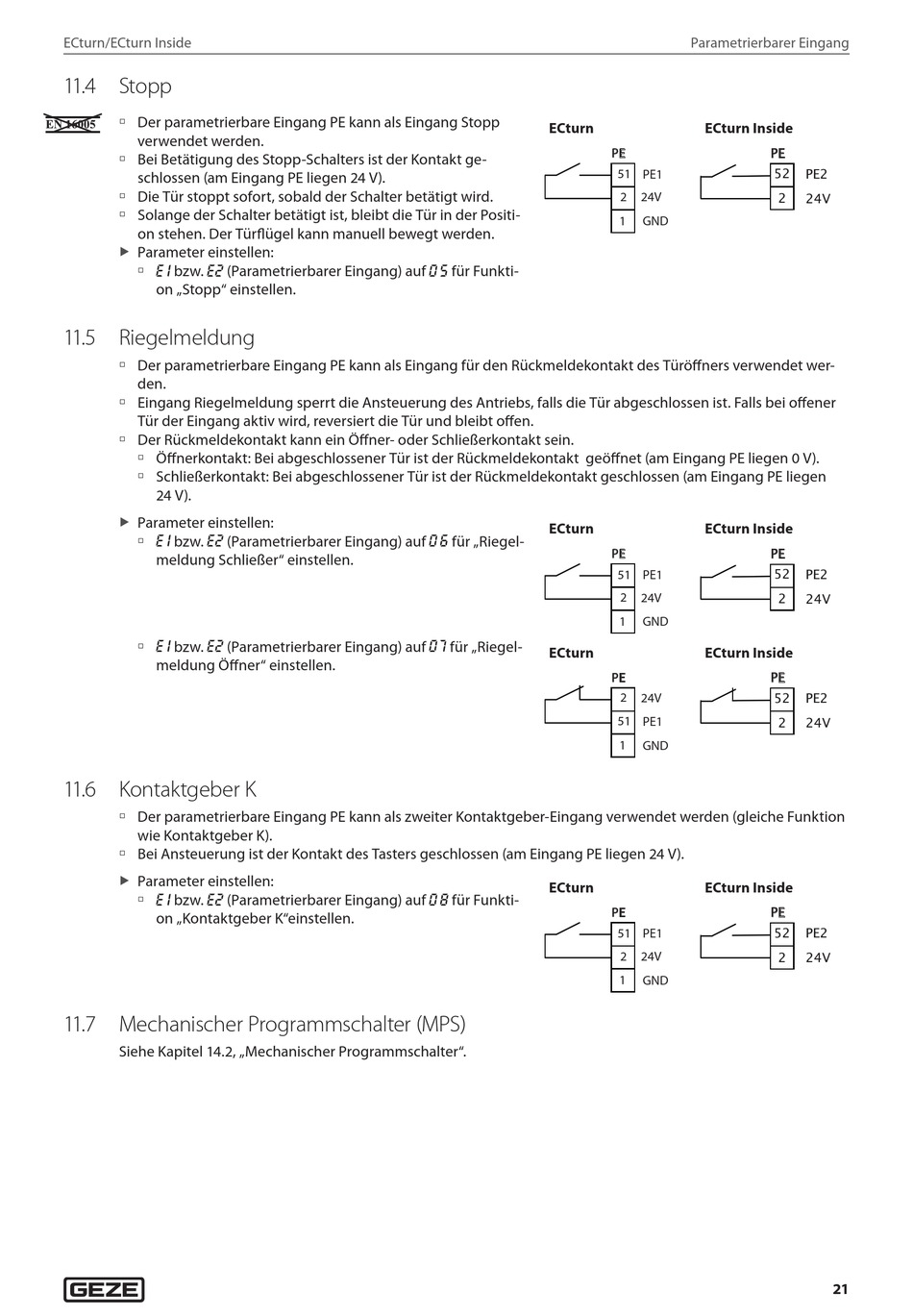

11.4 Stopp

à Der parametrierbare Eingang PE kann als Eingang Stopp
verwendet werden.
à Bei Betätigung des Stopp-Schalters ist der Kontakt ge-
schlossen (am Eingang PE liegen 24 V).
à Die Tür stoppt sofort, sobald der Schalter betätigt wird.
à Solange der Schalter betätigt ist, bleibt die Tür in der Positi-
on stehen. Der Türflügel kann manuell bewegt werden.
Parameter einstellen:
X
bzw. (Parametrierbarer Eingang) auf
à
e1 e2
on „Stopp" einstellen.

11.5 Riegelmeldung

à Der parametrierbare Eingang PE kann als Eingang für den Rückmeldekontakt des Türöffners verwendet wer-
den.
à Eingang Riegelmeldung sperrt die Ansteuerung des Antriebs, falls die Tür abgeschlossen ist. Falls bei offener
Tür der Eingang aktiv wird, reversiert die Tür und bleibt offen.
à Der Rückmeldekontakt kann ein Öffner- oder Schließerkontakt sein.
à Öffnerkontakt: Bei abgeschlossener Tür ist der Rückmeldekontakt geöffnet (am Eingang PE liegen 0 V).
à Schließerkontakt: Bei abgeschlossener Tür ist der Rückmeldekontakt geschlossen (am Eingang PE liegen
24 V).
Parameter einstellen:
X
bzw. (Parametrierbarer Eingang) auf
à
e1 e2
meldung Schließer" einstellen.
bzw. (Parametrierbarer Eingang) auf
à
e1 e2
meldung Öffner" einstellen.

11.6 Kontaktgeber K

à Der parametrierbare Eingang PE kann als zweiter Kontaktgeber-Eingang verwendet werden (gleiche Funktion
wie Kontaktgeber K).
à Bei Ansteuerung ist der Kontakt des Tasters geschlossen (am Eingang PE liegen 24 V).
Parameter einstellen:
X
bzw. (Parametrierbarer Eingang) auf
à
e1 e2
on „Kontaktgeber K"einstellen.

11.7 Mechanischer Programmschalter (MPS)

Siehe Kapitel 14.2, „Mechanischer Programmschalter".
