16.1.2

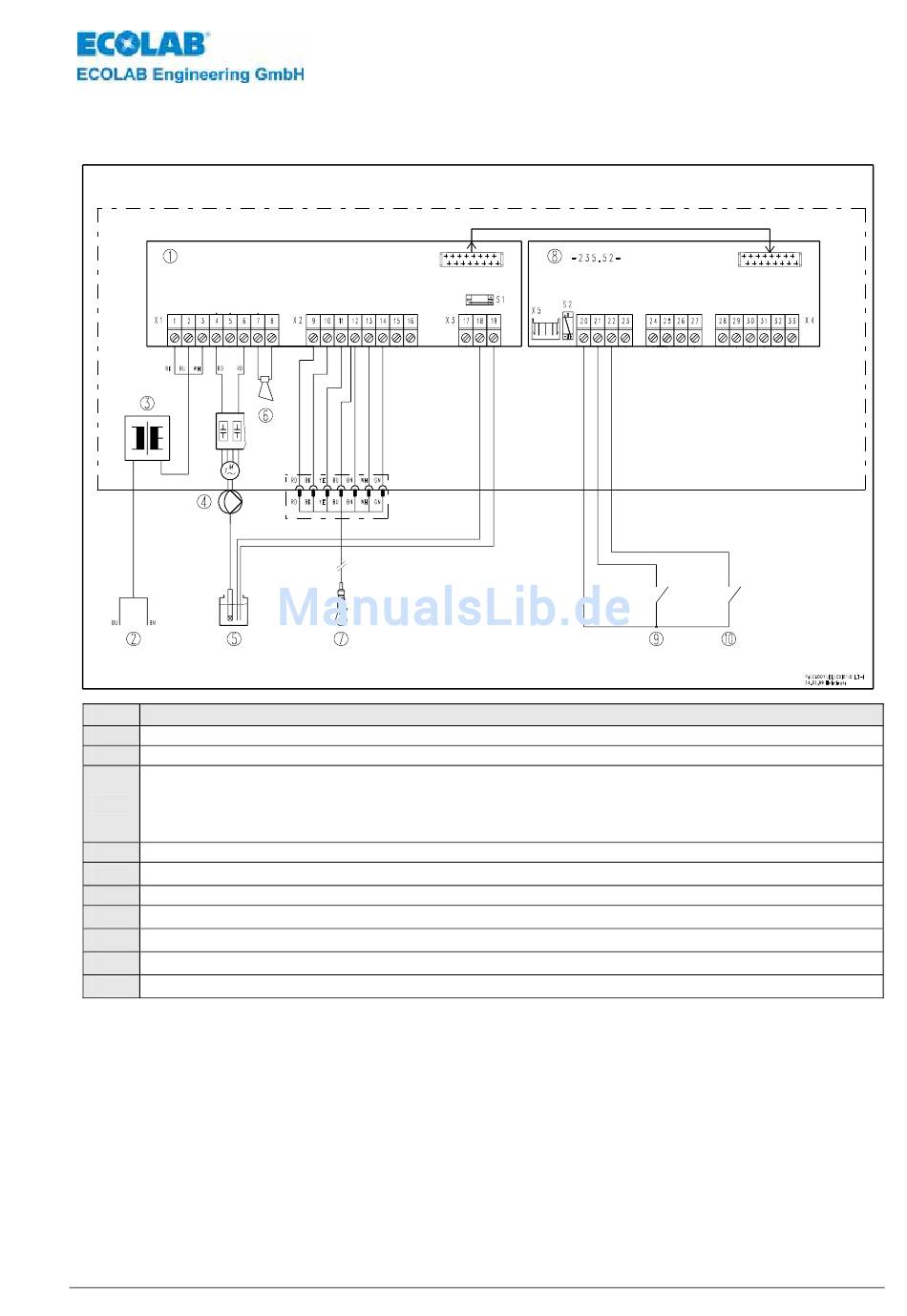

Anschlussschema CDI 01 mit externen Freigabesignalen „Potenzialfrei"
Abb. 16.2
2.876.70
X1
Pos. Bezeichnung
1
Basisplatine
2
Versorgungsspannung für Dosiergeräte von Anlage
Netztrafo je nach Ausführung bei Art.-Nr.
123524: 240/ 2x12 VAC, 15VA
3
123526: 120/ 2x12 VAC, 30VA
123528: 24/ 2x12 VAC, 15VA
4
Reiniger Dosierpumpe
5
Reinigergebinde
6
Piezo Summer
7
Leitfähigkeitsmesszelle mit Temperaturfühler
8
Zusatzplatine
9
Dosierfreigabe extern potentialfrei
10
Vordosierung extern potentialfrei
417101089_CDI01.doc
- 32 -
Rev.: 04-01/10
