Connexion Du Capteur Cdi 01 (Matériel N° 2.874.10); Raccord Sur Réservoir; Conditions D´installation - ECOLAB CDI01 Bedienungsanleitung

Dosiergerät mit integriertem induktivem leitfähigkeitsregler
Vorschau ausblenden Andere Handbücher für CDI01:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

5.3.1
Connexion du capteur CDI 01 (matériel n° 2.874.10)

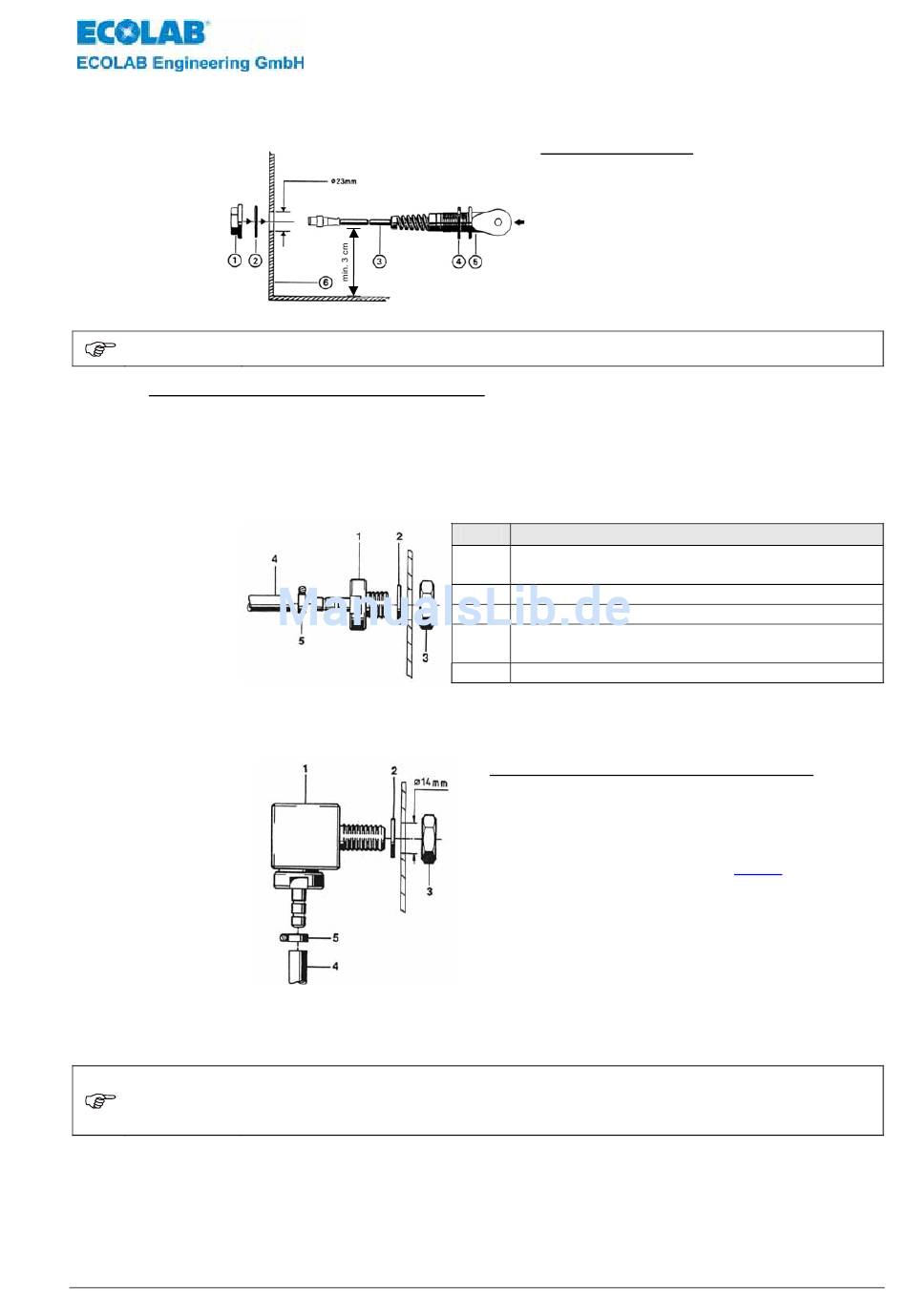

fig. 5.4
INDICATION
Connexion du capteur à l´appareil de dosage
Brancher la conduite de raccordement avec une fiche coaxiale sur l´entrée C.
5.3.2
Raccord sur réservoir
5.3.2.1 Raccord en ligne droite (Matériel n° 2.406.20)
fig. 5.5
5.3.2.2 Raccord-coudé (Matériel n° 240624)
fig. 5.6
5.4
Conditions d´installation
INDICATION
Pour garantir le fonctionnement impeccable de l´appareil il faut respecter les données
suivantes:
Hauteur de montage (bord inférieur de l´appareil) max. 1,8 m
Ecart entre l´appareil et le réservoir de stockage du produit max. 4 m (conduite d'aspiration)
Ecart entre l'appareil et l'emplacement du doseur de max. 10 m (conduite de dosage)
417101089_CDI01.doc
Le perçage du capteur doit s´effectuer dans un angle de 45° par rapport au fond du
réservoir.
Les instructions suivantes de connexion et de montage sont considérées comme la
méthode préférable. Toutefois, ce sont les conditions de la situation externe qui
déterminent la méthode définitive de montage et d´installation. En tout cas, il est
indispensable de respecter les règlements locaux.
Montage du capteur
1. Percer un trou (ø 10 mm) dans le paroi du
réservoir (Rep. 6) et poinçonner jusqu´à ø
23 mm à l´aide d´un poinçon Record.
2. Détacher l´écrou-raccord (Rep. 1) et retirer
conjointement avec le joint torique (Rep. 2)
de la conduite de raccordement (Rep. 3).
3. Encastrer le capteur (Rep. 1) dans le paroi
du réservoir.
:
Rep.
Nomenclature
Raccord en ligne droite ou raccord coudé avec
1
embout à olive
2
Joint plat
3
Contre-écrou
Tuyau (Ø int.6/ Ø ext.12,
4
Matériel. n° 417400123)
5
Bride
Montage et raccord du vissage de réservoir
1. Percer un trou (ø 14) dans la paroi du réservoir de
la cuve de nettoyage juste au-dessus du niveau de
l'eau.
2. Encastrer, selon les conditions externes, soit le
raccord en ligne droite (chapitre 5.3.2.1) soit le
raccord coudé (à la fig. 5.6) dans le paroi du
réservoir conformément.
3. Couper le tuyau (Rep. 4) proprement et pousser
celui-ci sur le raccord du flexible (Rep. 1).
4. Protéger le tuyau avec une bride de tuyau (Rep. 5)
pour ne pas risquer qu´il se détache.
- 73 -
:
:
Rev.: 4-01/10
