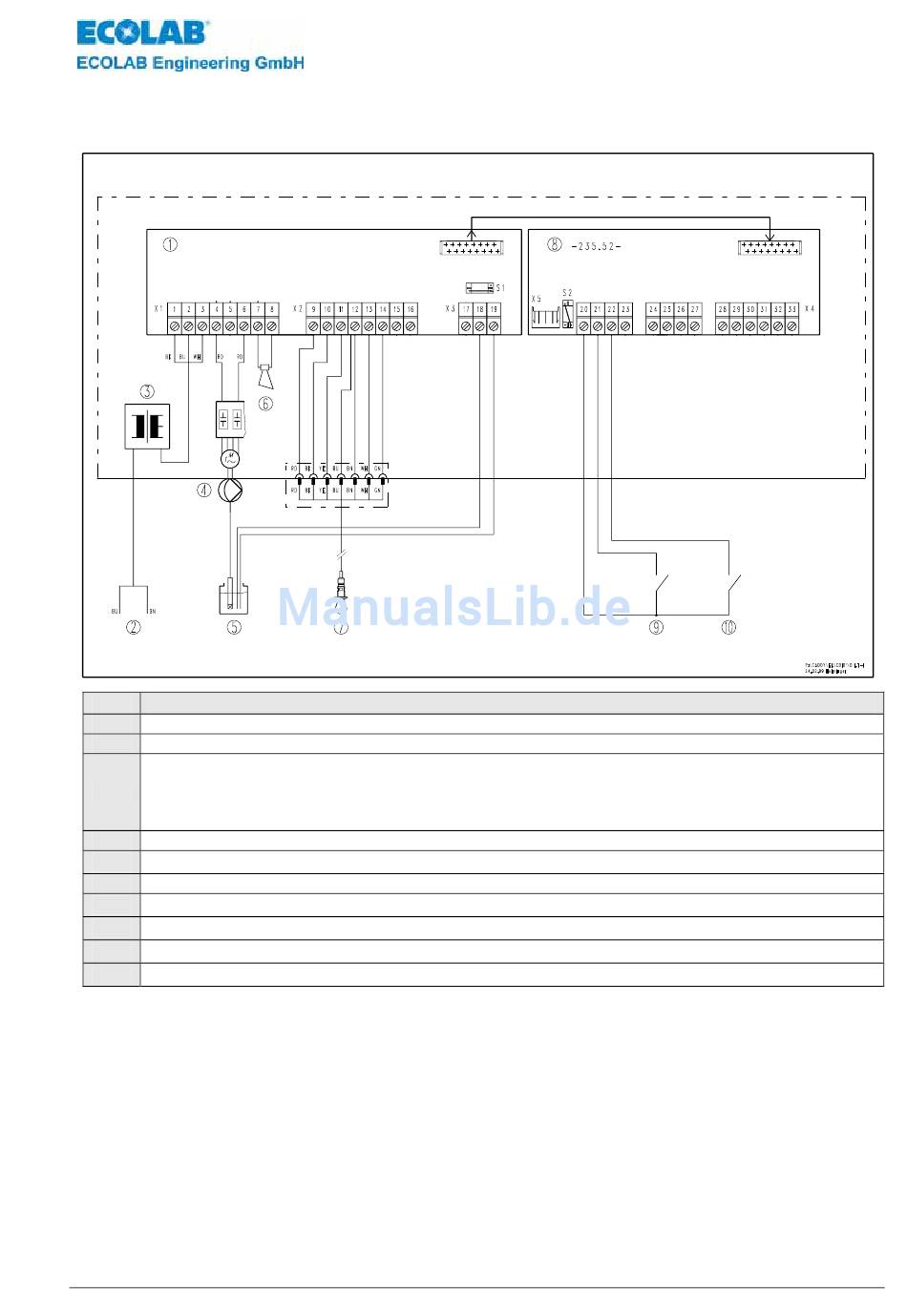

16.1.2 Plan de raccordement CDI 01 avec signal externe de libération "sans potentiel"
fig. 16.2
2.876.70
X1
Rep. Nomenclature
1 Platine de base
2 Tension d´alimentation pour appareils de dosage du système
Transformateur d´alimentation selon construction avec matériel n°
123524: 240/ 2x12 VAC, 15VA
3
123526: 120/ 2x12 VAC, 30VA
123528: 24/ 2x12 VAC, 15VA
4 Pompe doseuse de détergent
5 Contenant de détergent
6 Témoin acoustique Piezo
7 Capteur de conductivité avec sonde de température
8 Platine additionnelle
9 Libération de dosage externe sans potentiel
10 Pré dosage externe sans potentiel
417101089_CDI01.doc - 94 - Rev.: 4-01/10
