Description fonctionnelle

6.1 Alimentation électrique et signaux de libération
L´alimentation électrique de la platine principale du CDI 01 s´effectue par un
transformateur interne.

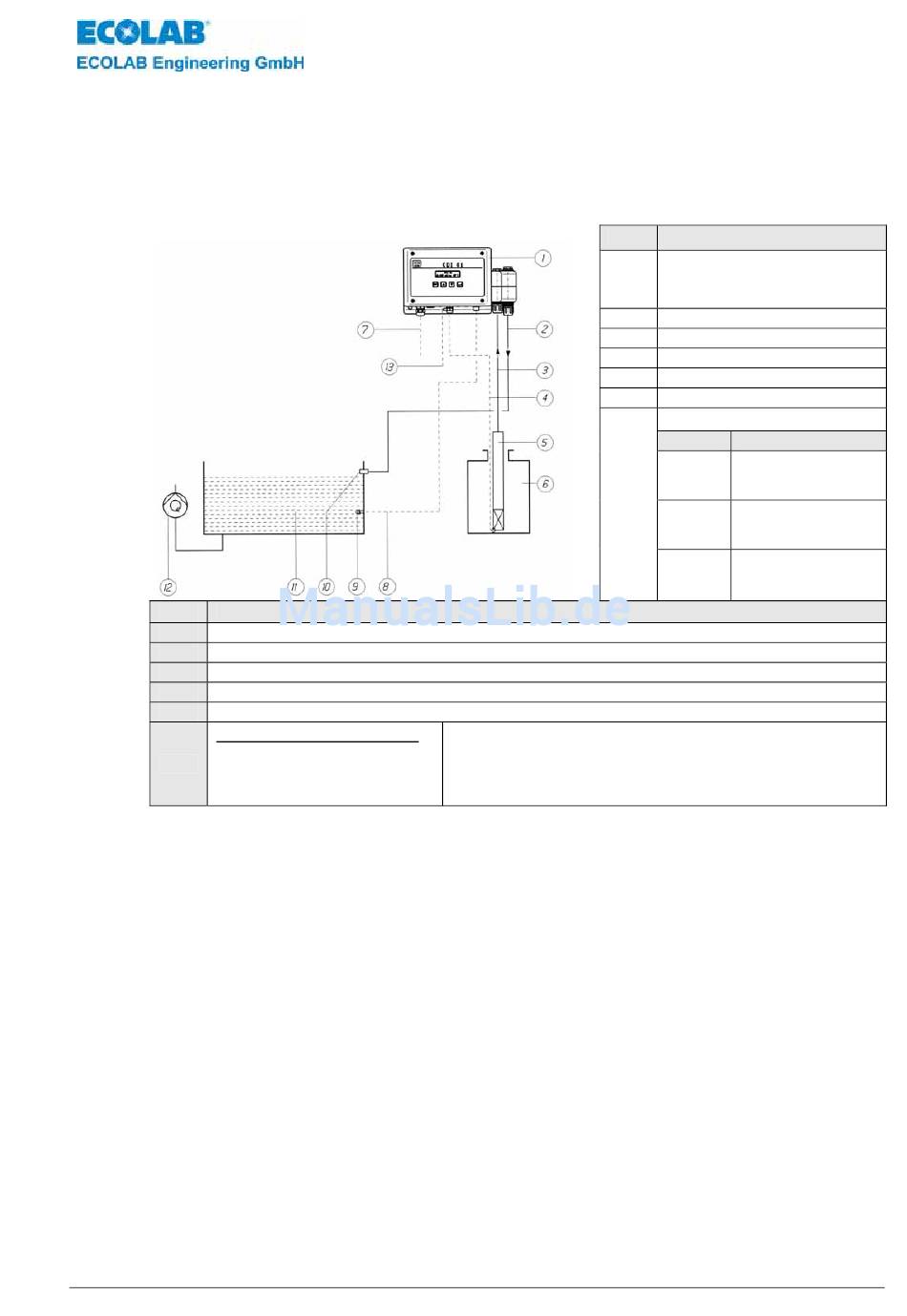

fig. 6.1
Rep. Nomenclature
8 conduite au "capteur de conductivité"
9 capteur de conductivité
10 raccord sur réservoir
11 réservoir d´empilage
12 pompe de circulation
signal de libération externe:
13
- libération de dosage
- pré dosage, uniquement
6.2 Dosage du détergent
La concentration de la solution du détergent liquide dans le réservoir est mesurée avec un
capteur de conductivité inductif pendant le processus entier du nettoyage.
Le contrôle de la concentration s´effectue par un microprocesseur, qui se trouve sur la
platine.
Dans le cas où la concentration diminue en dessous du niveau nécessaire, le détergent est
aspiré du réservoir de stockage et dosé dans le réservoir de la laveuse de caisson.
Dès que le niveau de concentration ajusté est presque atteint, le système change à un
"mode impulsion-pause" jusqu´à ce que le niveau de concentration ajusté est atteint
effectivement. Un système basé sur la logique floue (fuzzy logic) supprime peu à peu la
formation d'une concentration trop forte.
417101089_CDI01.doc
Rep. Nomenclature
avec:
123524
123526
123528
- 75 -
pompe doseuse avec
1
commande de conductivité
inductive intégrée
2 conduite de dosage
3 conduite d´aspiration
4 signal de niveau bas
5 lance d´aspiration
6 réservoir de stockage
conduite au réseau
mat. n° Nomenclature
123519
& 240/ 2 x 12 VAC, 15 VA
123524
7
123525
& 120/ 2 x 12 VAC, 30 VA
123526
123527
&
24/ 2 x 12 VAC, 15 VA
123528
Rev.: 4-01/10
