5.3.1

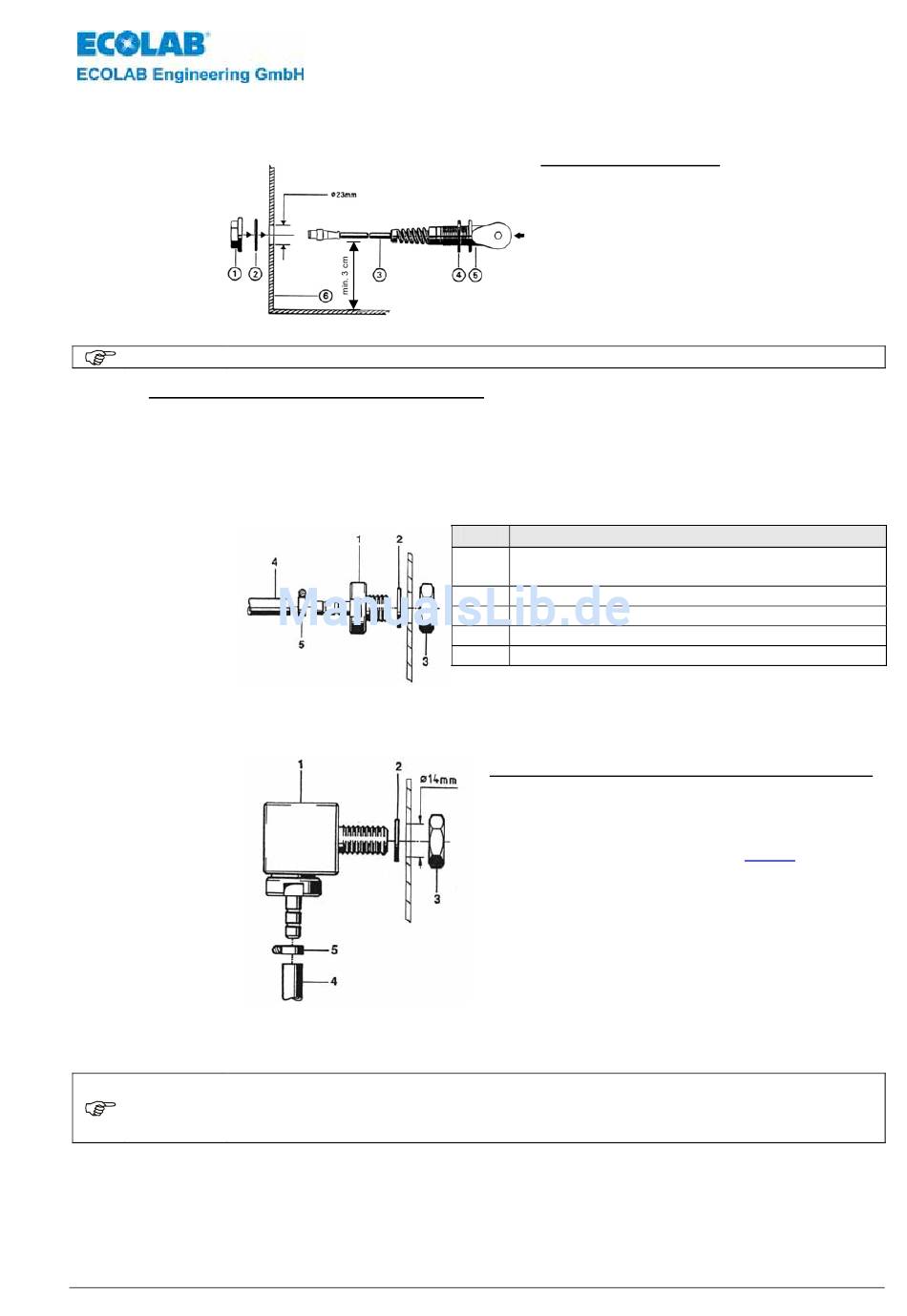

Anschluss der Messzelle CDI01 (Artikel-Nr. 287410)

Abb. 5.4
HINWEIS
Die Bohrung der Messzelle soll in einem Winkel von ca. 45° zum Tankboden stehen.
Anschluss der Messzelle am Dosiergerät:
Die Anschlussleitung mit Rundstecker an Eingang C anschließen.
5.3.2

Tankanschluss

5.3.2.1 Gerade Verschraubung (Artikel-Nr. 240620)
Abb. 5.5
5.3.2.2 Winkelverschraubung (Artikel-Nr. 240624)
Abb. 5.6
5.4

Installationsvoraussetzungen

Nachfolgende Anschluss- und Montageanweisungen werden als bevorzugte Methode
empfohlen. Die Umgebungsbedingungen bestimmen jedoch die tatsächlich anzuwendende
HINWEIS
Montage- und Installationsmethode. Die örtlichen Bestimmungen sind in jedem Fall zu
berücksichtigen.
Um die einwandfreie Funktion des Gerätes zu gewährleisten, müssen folgende Daten
unbedingt eingehalten werden:
• Montagehöhe (Unterkante Gerät) max. 1,8 m
• Abstand zwischen Gerät und Produkt-Vorratsbehälter max. 4 m (Saugleitung)
• Abstand zwischen Gerät und Dosierstelle max. 10 m (Dosierleitung)
417101089_CDI01.doc
Einbau der Messzelle:
1. In die Tankwand (Pos. 6) ein Loch
(ø 10 mm) bohren und mit Hilfe eines
Rekordlochers auf ø 23 mm ausstanzen.
2. Die Überwurfmutter (Pos. 1) lösen und
gemeinsam mit dem O-Ring (Pos. 2) von
der Anschlussleitung (Pos. 3) abziehen.
3. Die Messzelle (Pos. 1) gemäß Abbildung
in die Tankwand einbauen.
Pos. Bezeichnung
Gerade- bzw. Winkelverschraubung mit
1
Schlauchtülle
2 Flachdichtung
3 Gegenmutter
4 Schlauch (6/12 id/ad, Art-Nr. 417400123)
5 Schelle
Einbau und Anschluss der Tankverschraubung:
1. In die Tankwand des Reinigungstanks oberhalb
des Wasserspiegels ein Loch (ø 14 mm) bohren.
2. Entsprechend der örtlichen Gegebenheiten die
gerade Verschraubung (Kapitel 5.3.2.1) oder die
Winkelverschraubung gemäß Abb. 5.6 in die
Tankwand einbauen.
3. Den Dosierschlauch (Pos. 4) gerade abschneiden
und auf den Schlauchanschluss (Pos. 1)
schieben.
4. Den Schlauch gegen Abziehen mit einer
Schlauchschelle (Pos. 5) sichern.
- 11 - Rev.: 04-01/10
