MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 90

® ®
90 ECOTAP VPD CONTROL PRO
Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt
ein:
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 24: Schaltung I

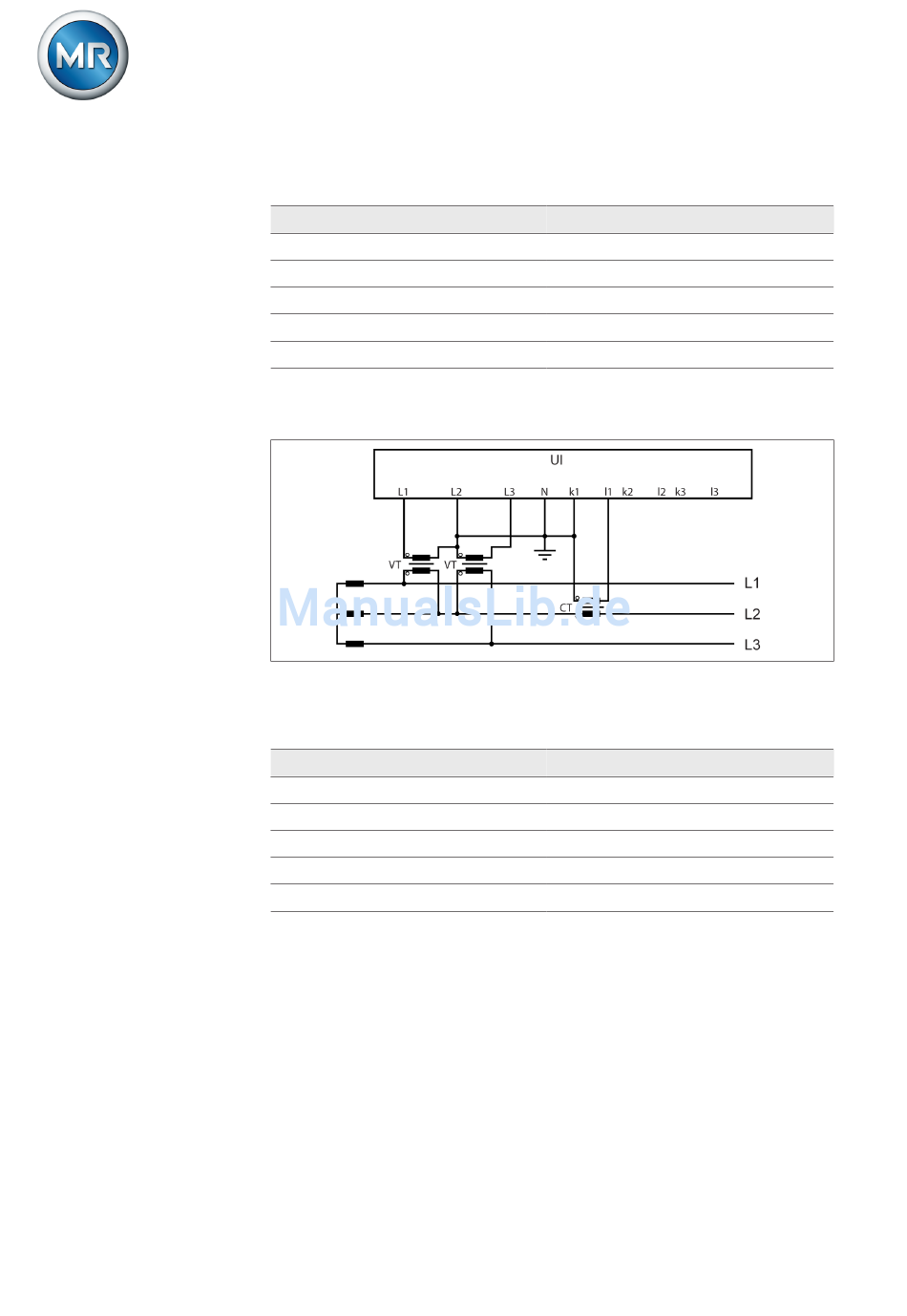

Schaltung J
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen den Phasen angeschlossen.
▪ Der Stromwandler ist an der Phase L2 angeschlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 25: Schaltung J
5252433/01 DE
Option
-
-
-30°
3-ph. Spannung, 1-ph. Strom
Phase-Phase
Option
-
-
-150°
3-ph. Spannung, 1-ph Strom
Phase-Phase
Maschinenfabrik Reinhausen GmbH 2018
8 Betrieb
