6.4.2.3 Baugruppen montieren

WARNUNG
® ®
48 ECOTAP VPD CONTROL PRO
Um die Baugruppen auf der Hutschiene zu montieren, gehen Sie wie folgt
vor:
1. WARNUNG! Busschiene mit den Baugruppen CPU und UI auf die
Hutschiene montieren, dabei sicherstellen, dass die Busschiene korrekt
einrastet. Andernfalls kann es im Fehlerfall zu elektrischem Schlag durch
fehlerhafte Verbindung mit der Schutzerde kommen.

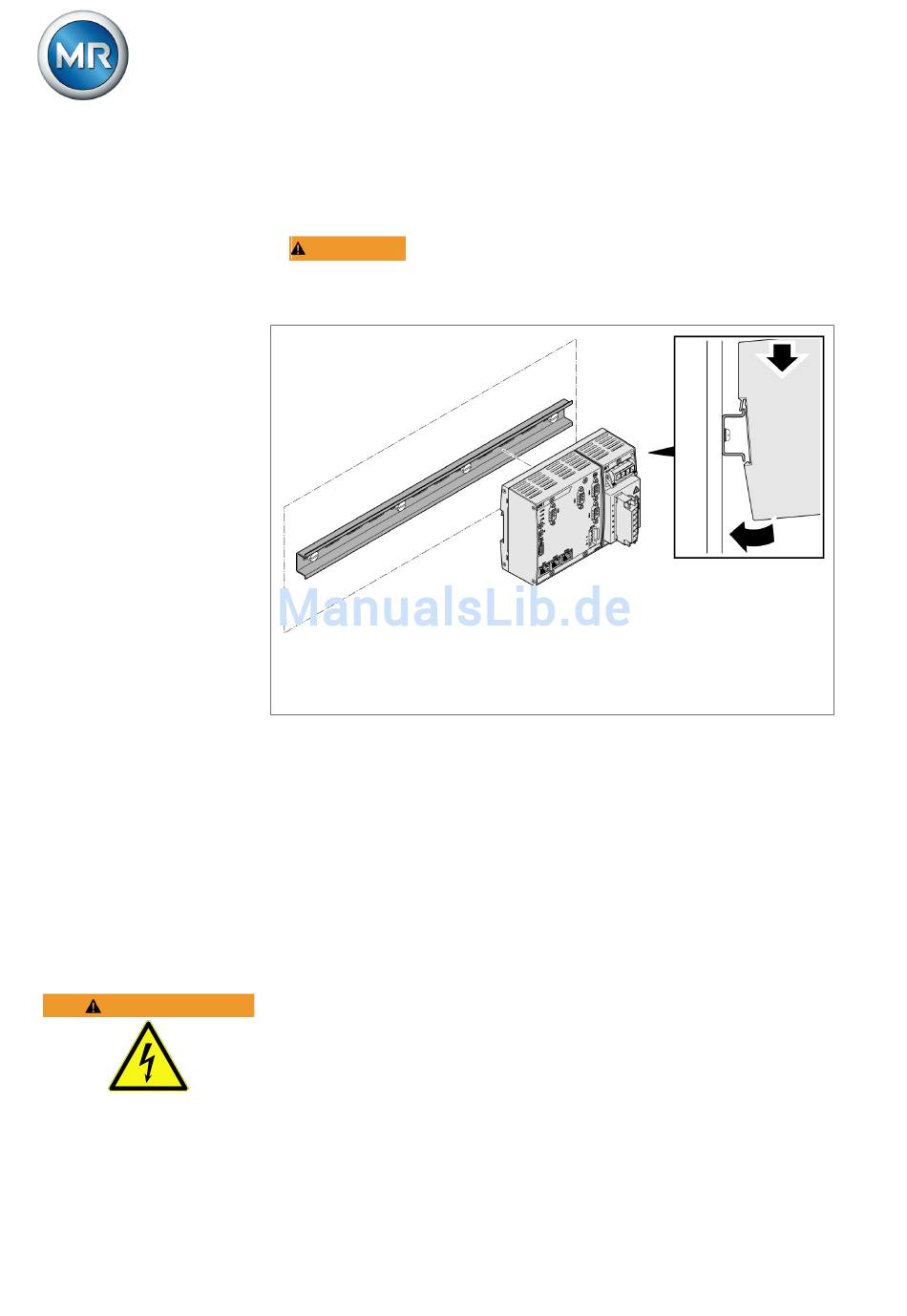

Abbildung 35: Busschiene einhaken
2. Optional: Baugruppe SW 3-3 auf der Hutschiene einrasten.
3. Baugruppe G1 QS3.241 auf der Hutschiene einrasten.
4. Klemme X5 auf der Hutschiene einrasten.
5. Spannungsteiler VD001 auf der Hutschiene einrasten.
6. Die Klemmen X1 und X10 auf der Hutschiene einrasten.
6.5 Gerät anschließen
Im folgenden Abschnitt wird der elektrische Anschluss des Geräts beschrie-
ben.
Elektrischer Schlag!
Anschlussfehler können zu Tod, Verletzung und Sachschäden führen.
► Gerät über die am Gehäuse angebrachte Erdungsschraube mit einem
Schutzleiter erden.
► Phasenlage der Sekundäranschlüsse vom Stromwandler und Span-
nungswandler beachten.
► Ausgangsrelais an den Motorantrieb korrekt anschließen.
